Скважину бурят при помощи буровой установки, представля­ющей собой сложный комплекс машин, механизмов, аппарату­ры, металлоконструкций, средств контроля и управления, распо­ложенных на поверхности.

В комплект буровой установки входят: вышка для подвешива­ния талевой системы и размещения бурильных труб, оборудова­ние для спуска и подъема инструмента, оборудование для подачи и вращения инструмента, насосы для прокачивания промывочной жидкости, силовой привод, механизмы для приготовления и очи­тки промывочной жидкости, механизмы для автоматизации и механизации спускоподъемных операций (СПО), контрольно-измерительные приборы и вспомогательные устройства. В комплект установки входят также металлические основания, на которых монтируется и перевозится оборудование.

Различные условия и цели бурения при наличии большого разнообразия глубин и конструкций скважин не могут быть удовлетворены одним типоразмером буровой установки, поэтому отечественная промышленность (ОАО «Уралмаш» и ОАО «Волгоградский вой техники») выпускает ряд буровых установок (БУ).

ОАО «Уралмаш» выпускает комплектные буровые установки и наборы бурового оборудования (НБО) для бурения нефтяных и газовых скважин глубиной 2500 . 8000 м с дизельными(Д) и дизель-гидравлическим (ДГ) приводами, электрическим приводом переменного тока (Э) и регулируемым (тиристорным) электроприводом постоянного тока (ЭР) с питанием от промышленных сетей, а также от автономных дизель-электрических станций (ДЕ).

Волгоградский завод буровой техники (ВЗБТ) производит комплектные буровые установки для бурения нефтяных и газовых скважин глубиной 1000 .3500 м с дизельным (Д) и дизель-гидравлическим (ДГ) приводами, электрическим при­водом переменного тока (Э) и регулируемым (тиристорным) электроприводом постоянного тока (ЭП) с питанием от промышленных сетей, а также от автономных дизель-электричес­ких станций (ДЭП).

Буровую установку для бурения конкретной скважины или груп­пы скважин выбирают по допускаемой нагрузке на крюке, кото­рую не должна превышать масса (в воздухе) наиболее тяжелой обсадной колонны.

Использование установок более высокого класса, чем это тре­буется по конструкции скважины, нерационально, так как, не давая существенного повышения скорости бурения, это приводит к увеличению стоимости работ. При выборе типоразмера и модели установки данного класса следует учитывать конкретные геоло­гические, климатические, энергетические, дорожно-транспорт­ные и другие условия бурения. В соответствии с этим выбирается тип привода (дизельный, электрический и т.д.), а также схема монтажа и транспортировки буровой установки. Каждая буровая установка характеризуется схемами транспортирования, монта­жа и монтажно-транспортной базой. Установки для бурения сква­жин на нефть и газ подразделяются на самоходные и несамоход­ные. В странах СНГ бурение на нефть и газ осуществляется в основ­ном несамоходными буровыми установками.

Для несамоходных буровых установок характерны следующие три метода монтажа и транспортировки: агрегатный (индивиду­альный), мелкоблочный и крупноблочный.

Агрегатный метод заключается в индивидуальной транс­портировке и монтаже каждого агрегата установки и применя­ется, как правило, при ее первичном монтаже. Для повторного и последующего монтажа агрегатным способом установку разби­рают на агрегаты и узлы и перевозят на универсальном транспорте на новую точку бурения, где вновь монтируют оборудование и сооружения. Этот метод связан с большим комплексом трудоемких работ (строительных, плотничных, слесарных, подсобно-вспомогательных и др.), выполняемых при разборке и монтаже буровых установок на новом месте, что вызывает увеличение сроков монтажа. Поэтому агрегатный метод в настоящее время применяется редко, в основном при бурении опорных скважин, монтаже буровых установок большой грузоподъемности и при перевозке установок на большие расстояния.

Мелкоблочный метод заключается в том, что агрегаты и узлы установки перевозят и монтируют на металлических ос­нованиях. Такое основание со смонтированным на нем каким-либо узлом установки составляет мелкий блок (секцию-модуль). Число таких блоков определяется конструкцией установки, ус­ловиями разработки месторождения и географическими условиями. Обычно буровая установка расчленяется на 15 .20 мел­ких блоков, габаритные размеры и масса которых позволяют пе­ревозить их на универсальном транспорте, а в труднодоступных районах — на вертолетах.

Этот метод монтажа буровых установок широко применяют в разведочном бурении, а в некоторых районах и в эксплуатацион­ном бурении, когда из-за сложных природно-географических ус­ловий невозможно перевозить установки крупными блоками.

Крупноблочный метод заключается в перевозке агрега­тов и узлов установки крупными блоками на специальном транс­порте (тяжеловозах, подкатных тележках на гусеничном или пневмоколесном ходу), установке блоков на фундаменты и соедине­нии коммуникаций между ними. При этом буровую установку расчленяют на два-три блока массой по 60 . 120 т. Крупный блок состоит из металлического основания, перевозимого на специ­альных транспортных средствах, и смонтированных на нем агре­гатов и узлов буровой установки, кинематически связанных меж­ду собой. При перевозке таких блоков практически не нарушают­ся кинематические связи узлов установки и коммуникаций, не демонтируются укрытия, что позволяет исключить трудоемкие работы, выполняемые при других методах монтажа, такие как строительные, плотничные, слесарные и ряд подсобно-вспомога­тельных. Применение крупных блоков позволяет сократить сроки монтажа буровых установок до минимума. Однако промышленное обустройство нефтяных площадей, наличие линии высоковольт­ной передачи, железных и шоссейных дорог, а также ограниче­ния, налагаемые охраной земельных угодий, снижают возможно­сти применения этого способа, особенно в центральных районах страны. В то же время обычный и мелкоблочный методы монтажа буровых установок занимают много времени и резко снижают про­изводительность буровых установок.

Промышленностью выпускаются буровые установки, изготов­ленные так, что они могут перевозиться в зависимости от местных условий различными способами. Эти установки называются установками универсальной монтажеспособности.

Буровые вышки и оборудование для спуска и подъема бурильной колонны

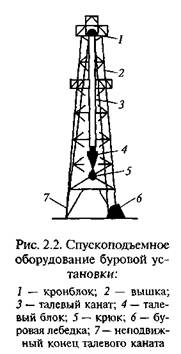

Процесс бурения сопровождается спуском и подъемом бурильной колонны в скважину, а также поддержанием ее на весу. Масса инструмента, с которой приходится при этом оперировать достигает многих сотен килоньютонов. Для того чтобы уменьшить нагрузку на канат и снизить установочную мощность двигателей применяют подъемное оборудование (рис. 2.2), состоящее из вышки, буровой лебедки и талевой (полиспастовой) системы. Талевая система, в свою очередь, состоит из неподвижной части — кронблока (неподвижные блоки полиспаста), устанавливаемого наверху фонаря вышки, и подвижной части — талевого блока (подвижно­го блока полиспаста), талевого каната, крюка и штропов. Подъем­ное оборудование является неотъемлемой частью всякой буровой установки независимо от способа бурения.
