Рис.1. Гидравлический молот НМ 900

Рис.2. Гидравлический молот ТЕХ 200 Н

Стоит обратить внимание, что для разрезки бетонных полос в фирмах "Кристенсен", США, "Макс Рот", ФРГ, использовались машины для распиливания бетона. На рис. 3 показана одна из таких машин. Однако в целом они не нашли комплексного применения для полной утилизации бетона и железобетона.

Рис. 3 Машина СК ЗОЕ с электроприводом для резания бетона и железобетона фирмы "Кристенсен" (США)

Давление сжатого воздуха Мпа - 0,7

Частота вращения двигателя, о6\с - 27

Максимальный диаметр алмазного круга, мм - 900

Максимальная глубина резания, мм - 380

Диаметр рабочего вала, мм - 35

Габариты, мм:

Длина - 530

Ширина - 450

Высота - 700

Масса, кг - 42

Длина направляющих, мм - 1200 и 600

Расход охлаждающей жидкости, л - 1500

При разработке отечественного оборудования для дробления бетона был выбран способ давления с помощью рычажного пресса. Преимущества такой схемы по величине давления разрушения представлены на рис. 4. Величина давления по сравнению с ударной нагрузкой примерно в 2 раза меньше.

Рис. 4. Зависимость между напряжением s и деформацией е при различных скоростях нагружения: I, II, III, IV - возрастающие значения скоростей деформирования.

А как следует из схемы разрушения, показанной на рис. 5, происходит довольно равномерное отделение бетона от арматуры вследствие медленного (ползучего) разрушения контактной зоны между арматурой и бетоном [5].

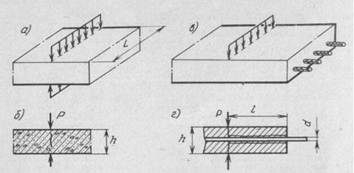

Рис.5. Схема загружения бетонных и железобетонных изделий при разрушении: а, в - схемы положения нагрузок; б, г - схемы разрушения бетона и железобетона.

По такому принципу были запроектированы установки по первичному дроблению бетона, как для плоских изделий, так и для колонн и ригелей. В таблице 3 представлены основные технические характеристики установок для дробления некондиционных или отслуживших свой срок разрушенных железобетонных изделий.

Таблица 3

Техническая характеристика установок первичного дробления некондиционного бетона

На рис. 6 представлена одна из отечественных установок на комбинате КЖБК-2 (бывшего московского главка "Главмоспромстройматериалов").

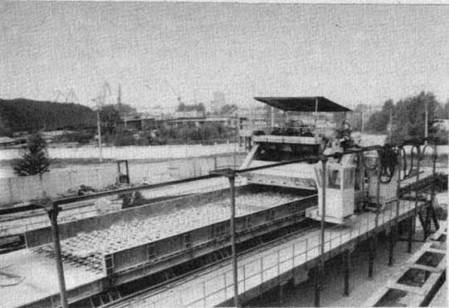

Рис. 6. Установка первичного дробления УПН 12-3,5-1,5 на заводе ЖБИ-7 Главмоспромстройматериалов.

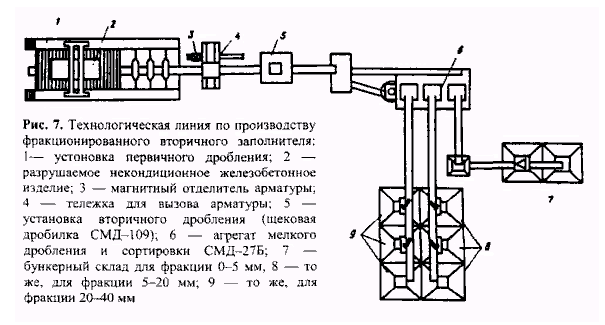

Технологическая линия по производству фракционированного вторичного заполнителя может быть мобильной и быть гибко вписана в любом межцелевом промежутке завода железобетонных изделий (рис.7).

Исследования последних лет, выполненные в НИИЖБе, МХТИ им. Д. И. Менделеева и МолдНИИстройпроекте, показали, что производство щебня из бетонолома - не самый эффективный способ использования вторичного бетона. Возможна плановая регенерация растворной части или в целом керамзитобетонов, суть которой - в тепловом ограниченном воздействии и создании CAO SiO2 на основе раздробленных фракций бетонолома диаметром 50-70 мм.

В качестве объектов исследования были выбраны следующие материалы:

бетонолом из керамзитобетона классов В5; В10; В30;

бетонолом из карамзитобетона класса В22,5.

Оптимизация режимов обжига бетонолома класса В5 и удельной поверхности вяжущего на его основе осуществлялась при температурах 500, 650, 800°С с интервалами по времени от 30 до 90 минут. Результаты оптимизации температуры обжига бетонолома и удельной поверхности вяжущего на его основе приведены в табл.4. В таблице 4 представлены основные результаты для температур обжига 500, 650 и 800°С.

Таблица 4

Пределы прочности растворов при сжатии и изгибе на вяжущих, полученных из бетонолома класса В5 при различных режимах обжига и удельной поверхности вяжущего
