Невязка составляет: % = (68-67/68)*100=1,1 %

9. Построение пьезометрических графиков

Пьезометрический график строится по данным гидравлического расчета, для основной магистрали с учетом профиля местности, высоты присоединяемых зданий и других условий.

На пьезометрическом графике проставляются отметки в начале каждого участка, показываются высоты зданий, наносятся линии статического давления, максимально и минимально допустимых давлений в подающей и обратной магистралях, линию вскипания, указываются напоры сетевого и подпиточного насосов.

Так как в данном курсовом проекте система теплоснабжения закрытая то для нее разрабатываются пьезометрические графики для 2 режимов.

1. Зимний расчетный режим.

Зимний расчетный режим строится исходя из гидравлического расчета водяной тепловой сети.

Суммарный расчетный расход сетевой воды в тепловых сетях при регулировании по нагрузке на отопление определяется по формуле:

Gпод=Gобр= 1604 кг/с

По данным гидравлического расчета для основной магистрали, потери давления в подающей и обратной магистралях составят ΔНсетиз = 68 м.

Потери в ВПУ ТЭЦ принять равными ΔНвпуз=20 м.

Располагаемый напор на абоненте принимается ∆Hабон=20 м.

Линию статического давления принимаем как самую высокую точку здания в районе с учетом рельефа местности + 5метров.

2.Летний расчетный режим.

Расчетный расход воды в подающем трубопроводе теплосети определяется по формуле:

Gподл= β∙Ghmax , кг/с, где b=0,8

расход воды составит:

Gподл=0,8·356=285 кг/с.

Расчетный расход воды в обратном трубопроводе:

Gобрл= 0,1∙ Gподл=0,1∙285=28,5 кг/с

Сопротивление водоподготовительной установки находится по формуле:

Sвпу=ΔНвпуз /Gпод ²=20/(1604)²=0,000007

Сопротивление подающего и обратного трубопровода находится по формуле:

Sсети=ΔНсетиз /Gпод ²=68/(1604)²=0,00003

Потери напора в водоподготовительной установки ТЭЦ для летнего режима находится по формуле:

ΔНвпул= Sвпу ∙Gлпод 2=0,000007·(285)2=0,56 м

Потери напора в подающем и обратном трубопроводах:

ΔНсетил = Sсети ∙Gлпод 2=0,00003·(285)2= 2,4 м

Полученные значения отображаются в графической части.

При построении графика учитываем, что:

1. Давление в подающем трубопроводе не должно превышать 160 м и быть меньше 40 м, чтобы не допустить вскипания;

2. Давление в обратном трубопроводе должно лежать в пределах от 5 до 60 м от поверхности земли;

3. Линия статического давления должна быть выше самого высокого здания на 5 м.

10. Подбор сетевых насосов

Сетевой насос, как один из важнейших элементов системы теплоснабжения, подбирается по подаче и напору, с учетом вида системы и характеристики сети.

Расчетная производительность и количество параллельно работающих сетевых насосов принимаются в соответствии со СНиП (3).

Количество насосов: 2 (1 – рабочий, 1 – резервный).

Для закрытых систем в отопительный период производительность насосов равна: Gсн= 1604 кг/с = 1612 м3/ч

Напор, развиваемый сетевым насосом равен: DНсн= 175м

По /4, рис. 19.1 и табл. 19.1/ подбираем насос СЭ 1250-100.

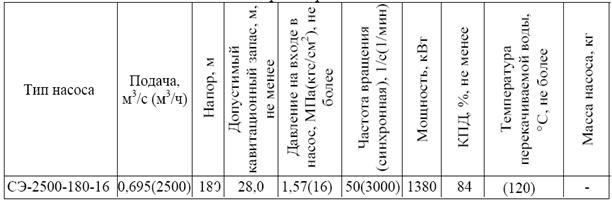

Основные технические характеристики насоса представлены в таблице:

11. Подбор подпиточных насосов

Расчетный расход для подпитки тепловых сетей для закрытой системы равен:

Gпн = 0,0075·Vтс = 0,0075·40920=307 м3/ч

где Vтс = Q(Vc+Vм)= 620*(40+26)=40920 м3 – емкость системы.

Напор подпиточного насоса находится по формуле:

Нпн=Нст -Нб+ΔНподп = 41-3+2=40 м

где Нст = 41м – статический напор;

Нб – уровень воды в подпиточных баках, равен 3 м,

ΔНподп – потери напора в подпиточной линии, м.

Количество насосов: 3 (2 – рабочих, 1 – резервный).

По /4, рис. 19.1 и табл. 19.2/ подбираем насос 4К-8.

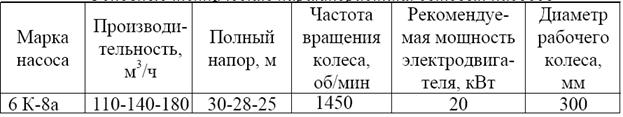

Основные технические характеристики насоса представлены в таблице:

12. Расчет и подбор оборудования тепловых сетей

В состав оборудования тепловых сетей входят: трубы, подвижные и неподвижные опоры, компенсаторы тепловых удлинений и т.д.

Для прокладки тепловой сети в соответствии со СНиП [3] в курсовом проекте применяются стальные трубы общего назначения электросварные с продольным швом по ГОСТ 10704-75* диаметры, которых определяются в соответствии с гидравлическим расчетом.

Для более герметичного соединения трубопроводов между собой используется электросварка. В зависимости от диаметра трубопровода тепловой сети, согласно СНиП [3] применяется арматура с концами под приварку или фланцевая.

Для обеспечения свободного перемещения труб при температурных деформациях, уменьшения изгибающего напряжения, восприятия веса трубопровода используются подвижные опоры. При подземной прокладке в непроходных каналах применяются скользящие опоры, так как они не требуют обслуживания, дешевы и просты в изготовлении. При подземной бесканальной прокладке установка подвижных опор не предусматривается.

В зависимости от диаметра трубопровода меняются расстояния между подвижными опорами, значения которых занесены в таблицу 8.

Таблица 6 - Пролеты между подвижными опорами трубопроводов
