3. Построение часовых и годовых графиков расхода теплоты

Построение графиков производится по суммарным расходам тепла на отдельные виды нагрузок, а также по данным о продолжительности стояния наружных температур.

При построении часового графика выделяют три переломные точки при наружной температуре: tн = 8 ºС, tв = 20 ºС, tно = -39 ºС.

Тепловая нагрузка на систему отопления при tн = 8 ºС составляет:

Qo = Qomax·(tв-tн) / (tв-tно) = 471 * (20-8) / (20+39) = 96 МВт

Тепловая нагрузка на систему вентиляцию при tн = 8 ºС составляет:

Qv = Qvmax·(tв-tн)/(tв-tнв) = 57*(20-8) / (20+23) = 15,9 МВт

По известным значениям расходов теплоты на отопление, вентиляцию и горячее водоснабжение строим график измерения расходов теплоты в зависимости от температуры наружного воздуха в интервале от 8 до -390С и график суммарного часового расхода теплоты путем сложения соответствующих ординат (рис.2). График годового расхода теплоты построен на основании графика суммарных расходов теплоты (рис.2).

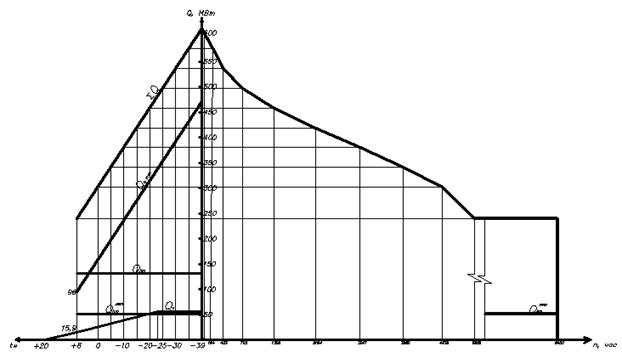

Рисунок 2 - Часовой и годовой график расхода теплоты

4. Выбор и расчет режимов регулирования отпуска тепла

В соответствии с /1/ принимаем в системе теплоснабжения расчетную температуру сетевой воды в подающем трубопроводе тепловых сетей t1 = 1500С. Регулирование отпуска теплоты – центральное, на ТЭЦ, качественное, т.к. тепловая сеть водяная.

При отношении > 0,15- значит принимаем регулирование по совмещенной нагрузке отопления и горячего водоснабжения, для закрытой системы – повышенный график.

Схема подключения абонентского ввода к тепловой сети представлена на рис. 3.

4-повРис. 3 Схема подключения абонентского ввода к тепловой сети

1 - водоподогреватель; 2 – повысительно-циркуляционный насос; 3 – регулятор перепада давления; 4- водомер холодной воды; 5-обратный клапан; 6 – задвижка; 7 – регулятор подачи воды на ГВ; 8- водомер горячей воды

Расчет графиков регулирования отпуска тепла ведется в следующем порядке:

1) Расчет и построение температурного графика качественного регулирования по отопительной нагрузке.

Температура воды в подающей магистрали определяется по формуле:

где – расчетная средняя разность температур отопительного прибора,;

– расчетный перепад температур сетевой воды в отопительной установке;

– расчетный перепад температур в отопительных приборах;

Температура воды в обратной магистрали определяется по формуле:

Пример расчета при tн = -5 ºС

При остальных значениях температуры результаты приведены в таблице 3.

Таблица 3- Температура сетевой воды в подающем и обратном теплопроводах в зависимости от температуры наружного воздуха.

По данным таблицы 3 строится графика качественного регулирования отопительной нагрузке (рис. 3).

На температурном графике сделана срезка при t = 70 ºС, tни = - 0,4ºС (Рис.3)

2) Расчет повышенного графика.

Для построения повышенного графика необходимо определить перепад температур сетевой воды в подогревателях верхней δ1 и нижней δ2 ступеней при балансовой нагрузке горячего водоснабжения Qгвг=к*Qгвср=1,2*81=97,2

Принимаем недогрев водопроводной воды до температуры греющей воды в подогревателе нижней (первой) ступени Δtн”=100С.

По графику (рис. 3) tни=-0,40С, τ1,о”=700С, τ2,о”=42,40С

Температура нагреваемой водопроводной воды после нижней ступени подогревателя равна:

tп”= τ2,о”- Δtн”=42.4-10=32.40C

Приняв температуру воды в подающей τ1,о и обратной τ2,о магистралях по отопительно-бытовому температурному графику (рис. 3), определяем перепад температур сетевой воды δ2 в нижней ступени подогревателя:

При tни:

При tно:

При tнв:

Определяем температуру сетевой воды в обратной магистрали для повышенного температурного графика:

τ2’= τ2,о’- δ2’=70-15,5=54,50С

τ2’’= τ2,о’’- δ2’’=42.4-8,9=33,50С

τ2’’’= τ2,о’’’- δ2’’’=59,4-12,9=420С

Строим график τ2= f(tн) - рис. 3.

Суммарный перепад температур сетевой воды в подогревателях нижней и верхней ступеней:

Находим перепад температур сетевой воды в верхней ступени подогревателя при:

При tно:

При tнв:
