Внутри секции трубы соединяют последовательно, параллельно или последовательно-параллельно. Последовательное соединение обеспечивает равномерный нагрев сушильного агента по длине калорифера, а параллельное – более компактный монтаж. Рационально комбинированное соединение – имеющее достоинства последовательного и параллельного соединений. Отдельные трубы соединяют фланцами с помощью болтов на прокладках из паронита. Трубу, отводящую конденсат, присоединяют к ребристой трубе фланцем с эксцентрическим отверстием, что обеспечивает беспрепятственный сток конденсата из линий калорифера. Трубы калорифера и паропроводов прокладывают с уклоном 0,005 .0,01, а конденсатные трубы – 0,01 в направлении движения пара или конденсата. Секции труб монтируют в сушилках на специальных подвесках. Недостаток сборных калориферов из чугунных ребристых труб — большое количество фланцевых соединений, герметичность которых нарушается. Это снижает надежность работы калорифера.

Пластинчатый калорифер (рис. 3) состоит из корпуса, нагревательных элементов и крышек. Корпус 1 включает в себя трубные решетки и боковые щитки, изогнутые в виде швеллера и соединенные между собой болтами. Нагревательные элементы 2 представляют собой приваренные к трубным решеткам трубы с насаженными на них пластинами. Крышки 3 привариваются к трубным решеткам.

Рис. 3

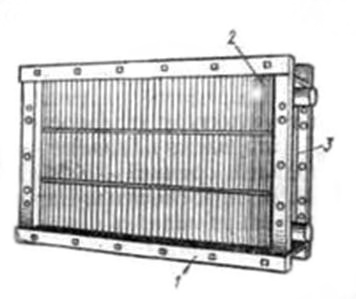

Стальной пластинчатый калорифер: 1 - корпус, 2 - нагревательный элемент, 3 – крышка.

Теплоноситель, проходящий по трубам, передает свое тепло пластинам. Воздух, находящийся в зазорах между пластинами, нагревается до заданной температуры.

5. Ограждение сушильных камер

Ограждения предназначены для отделения пиломатериала от окружающей среды Отн: (стены, потолок, заборы, перегородки).

Существует 2 вида ограждений: строительные и сборно-металлические. Все ограждения должны соответствовать определенным требованиям:

1. должны быть паротеплонепроницаемыми

2. долговечны.

Строительные ограждения преимущество: долговечные чем с-металлические и дешевле. Недостатки: трудоемкий процесс ввода в эксплуатацию, требуется отдельно закупать все необходимое техническое оборудование и комплектовать камеру. С-металлические преимущество: быстрота ввода в эксплуатацию при заводском изготовлении гарантируется на 100% комплектация камер всем необходимым тепловым оборудованием а также приборами контроля и регулирования процесса сушки, камеры более герметичны. Недостаток - дорогие, недолговечные.

6. Камеры непрерывного действия с противоточной циркуляцией

Сушильные камеры непрерывного действия отличаются от камер периодического действия, как характером транспортирования штабелей, так и принципом поддержания режима сушки.

В камере периодического действия состояние воздуха изменяется во времени, но для каждого заданного момента процесса сушки оно должно быть одинаковым по длине камеры и штабелей. В отличие от этого в камере непрерывного действия состояние воздуха изменяется по ее длине, оставаясь в каждой точке камеры и штабеля все время постоянным.

В нашей промышленности применение имеют преимущественно противоточные камеры непрерывного действия. Противоточная камера представляет собой длинный (25— 40 м) туннель, разделенный легкой горизонтальной перегородкой на две части: сушильное пространство и циркуляционный канал. В циркуляционном канале устанавливают осевой вентилятор и батарею пластинчатых калориферов. Вентилятор, приводимый в движение электродвигателем, прогоняет воздух через калориферы и далее по циркуляционному каналу в сухой (разгрузочный) конец камеры, откуда подогретый сухой воздух поворачивает в сушильное пространство, вступает в штабеля в движется через них к сырому (загрузочному) концу камеры, т. е. навстречу перемещению штабелей (почему камеры и получили название противоточных). Пройдя через все штабеля, отработавший воздух возвращается к вентилятору. Здесь (до и после вентилятора) происходит подсос свежего и выброс части отработавшего воздуха, для чего служат приточная и выхлопная трубы.

Проходя по штабелям, воздух испаряет из древесины влагу, и его степень насыщения возрастает, а температура понижается. Штабель с сырыми пиломатериалами, загруженный в камеру, попадает, таким образом, во влажную среду. По ходу процесса штабель периодически перемещается от сырого конца к сухому, попадая после каждой выгрузки и загрузки в среду с более высокой температурой и низкой степенью насыщения. При сушке материала определенной характеристики как в сыром, так и в сухом концах камеры поддерживают стабильные во времени состояния воздуха. Однако на передвигающийся штабель воздействует воздух, состояние которого изменяется во времени так, как это необходимо для сохранения целостности древесины: первоначально высокая степень насыщения понижается, а температура повышается по мере просыхания материала.

Существуют три разновидности противоточных камер непрерывного действия, различающихся направлением транспортирования штабелей (относительно их оси) и характером циркуляции воздуха в сушильном пространстве: камера с продольным транспортированием и прямолинейной циркуляцией, камера с продольным транспортированием и зигзагообразной циркуляцией и, наконец, камера с поперечным транспортированием и прямолинейной циркуляцией. Схемы всех этих камер в продольном разрезе принципиально одинаковы и различаются лишь деталями. Устройство же их в плане различно.

В камере с продольным транспортированием и прямолинейной циркуляцией штабель занимает все поперечное сечение сушильного пространства. Пиломатериалы укладывают со шпациями. Камеры такого типа проектировались в стационарном исполнении ЦНИИМОДом и Гипролеспромом под марками ЦНИИМОД-24, ЦНИИМОД-34, НС-4. Они в небольшом количестве построены на некоторых предприятиях. Существенный недостаток таких камер — необходимость укладки со шпациями.

В камере с продольным транспортированием и зигзагообразной циркуляцией доски укладывают без шпаций, а зигзагообразные стены (или система экранов, примыкающих к прямым стенам) создают движение воздуха через штабель не вдоль, а поперек него. При перемещении штабеля с одного места на другое направление потока в нем изменяется на обратное, т. е. реверсируется. Эти камеры, известные в стационарном исполнении под маркой ЦНИЙМОД-32 (системы И. В. Кречетова), распространены несколько шире.

На предприятиях первой группы, как правило, целесообразно использовать камеры непрерывного действия. В результате испытаний сушильных камер, проведенных ЦНИИМОДом, ВНИИдревом и МЛТИ, было принято считать перспективными следующие камеры. Для сушки товарных пиломатериалов до транспортной влажности:

· на предприятиях большой производственной мощности — противоточные камеры непрерывного действия с поперечной транспортировкой штабелей (ЦНИИМОД-49, СП-5КМ, «Валмет»);

· на предприятиях средней производственной мощности — противоточные камеры непрерывного действия с зигзагообразной циркуляцией (ЦНИИМОД-32).
