· Низкое сопротивление раскалыванию. Однако это свойство имеет положительные значения при заготовке колотых сортиментов.

· Загнивание, повреждение насекомыми, возгорание в неблагоприятных условиях службы.

3. Агент сушки

Среда окружающая древесину в процессе сушки называется Агентом сушки.

В качестве агента сушки используется водяной пар, атмосферный воздух, топочный газ, масла.

3.1 Свойство водяного пара

Пример-опыт: Герметичный сосуд частично заполняется водой Из остального пространства полностью удаляется воздух, в следствии испарения в этом пространстве будет собираться водяной пар. Его давление будет повышаться до определенной величины, после чего испарение влаги и рост давления прекратится. Т.е. водяной пар и жидкость его образующая будут находится в состоянии равновесия. Пар находится в состоянии равновесии с образующей его жидкостью - называется насыщенным. Давление - давление насыщения. Давление зависит от "T" При нагревании насыщенного пара образуется ненасыщенный пар (перегретый).

Сушить древесину можно только ненасыщенным паром (перегретым паром). Основным агентом сушки является атмосферный воздух, который представляет смесь газов, а также содержит в себе некоторые количества водяного пара называется "влажным".

Температура - нагревание агента сушки до данной величины.

Степень насыщения - определяет качество водяного пара содержащегося в воздухе в процентном содержании.

Влагосодержание - это масса влажного воздуха приходящегося на 1 кг сухой части воздуха.

Теплосодержание - это общее количество теплоты, приходящееся на 1кг смеси воздуха и пара.

Удельный объем - объем влажного воздуха, приходящийся на 1кг сухой части воздуха.

Плотность - это масса смеси воздуха и пара, приходящаяся на 1кг сухой части воздуха.

Давление - одна составляющая давления атмосферного воздуха.

Нагревание - происходит при соприкосновении атмосферного воздуха с горячей и сухой поверхностью. При нагревании: температура - увел.ст.насыщения-умен., теплосодержание-увел. влагосодержание-постоянное.

Охлаждение - происходит в результате его соприкосновении с холодной сухой поверхностью.

Процесс испарения проходит при соприкосновении агента сушки с холодным мокрым материалом (древесина). Процесс испарения сопровождается понижением температуры, увеличением влагосодержанием и степени насыщения, теплосодержание при испарении не изменяется. При испарении агент сушки может достигнуть своего насыщения при котором влага в виде пара. Точка предела охлаждения при испарении находится на линии "фи"=1 Температура соответствующая этой точки наз. T предела охлаждения при испарении.

В процессе сушки часто происходит смешивание холодного и горячего воздуха т.е. отработанный воздух прошел через штабель, остальная часть смешивается с вновь поступившим свежим воздухом. т.о получается смесь параметры которой находятся по id - диаграмме, для этого рассчитывается коэффициент. Зная параметры находим точки 1 и 2, а 3 находится на отрезке 1-2 для нахождения пользуются формулой.

3.2 Принципиальные схемы сушилок

Рис. 1 Принципиальные схемы сушилок

4. Классификация оборудования сушильных устройств

4.1 Основные группы оборудования

В каждой сушилке можно выделить четыре основные группы оборудования: ограждения, транспортные устройства, тепловое и циркуляционное оборудование.

Ограждениями называют устройства, которые отделяют сушильное пространство от окружающей среды. Они сооружаются или из обычных строительных материалов (кирпич, бетон, железобетон), или формируются из готовых деталей и металлических щитов, заполненных теплоизоляционным материалом.

Транспортные устройства — это машины и механизмы, предназначенные для формирования слоя или штабеля высушиваемого материала, загрузки его в сушилку и выгрузки из нее, а также транспортировки.

Тепловое оборудование предназначено обеспечивать теплоснабжение сушилки. К этой группе оборудования относятся калориферы, теплообменники, конденсатоотводчики, паропроводы, топки, запорно-регулировочная и контрольно-измерительная аппаратура.

Циркуляционное оборудование служит для создания организованной циркуляции сушильного агента. Основными элементами этой группы являются вентиляторы, вентиляторные и инжекторные установки.

В сушилках тепловое и циркуляционное оборудование монтируется из стандартных элементов. В учебной литературе по сушке древесины эту группу оборудования принято изучать до рассмотрения конкретных конструкций сушилок. Ограждения и транспортное оборудование специфичны для каждого типа сушилок, поэтому их целесообразно рассматривать при описании конструкций сушилок определенного типа.

4.2 Тепловое оборудование сушильных камер

Предназначено для теплообеспечения сушильной камеры. К тепловому оборудованию относятся: калориферы, конденсатоотводчики, увлажнительные трубы, паропроводы, запорно-регулировочные, контрольно-измерительные аппараты.

4.3 Калориферы

Калориферами называются теплообменные аппараты, которые передают теплоту от теплоносителя к сушильному агенту. Теплоносителем могут быть насыщенный водяной пар, топочные газы, горячая вода и некоторые органические жидкости, имеющие высокую температуру кипения. В промышленных сушилках преимущественно используют паровые калориферы, теплоносителем в которых является насыщенный водяной пар. Иногда применяют водяные (теплоноситель - горячая вода) калориферы и электрические, в которых электрическая энергия эквивалентно преобразуется в тепловую, а теплоносителем служат проводники с высоким омическим сопротивлением.

Паровой калорифер состоит из замкнутой системы сообщающихся металлических паропроводов. Снаружи эту систему омывает циркулирующий сушильный агент, а изнутри – поступающий в нее насыщенный водяной пар под давлением до 0,6 МПа. Основную часть теплоты, содержащейся в паре, составляет скрытая теплота парообразования. Она должна быть использована в калорифере полностью. Поэтому весь пар, подаваемый в калорифер, должен сконденсироваться.

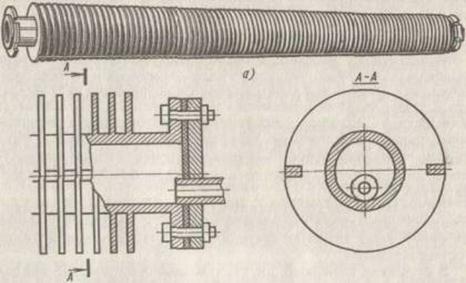

Рис. 2

В сушилках используют сборные паровые калориферы, которые собирают внутри сушилки из стандартных труб, и пластинчатые калориферы заводского изготовления. Часто для монтажа сборных калориферов используют чугунные ребристые трубы с фланцевыми соединениями (рис. 2) длиной 1; 1,5; 2 м и с поверхностью нагрева соответственно 2, 3 и 4 м2 на одну трубу. Иногда калориферы монтируют из гладких паропроводных труб. Схема монтажа калорифера определяется конструктивным оформлением сушильного устройства. Однако во всех случаях трубы собирают в секции, которые имеют самостоятельное питание паром.
