При устройстве свайных фундаментов в виде кустов свай или свайного поля в котловане вытянутой формы шириной до 18 м целесообразно использовать мостовую копровую установку конструкции ЦНИИОМТП с координатно-шаговым механизмом, имеющим программное управление.

Установка на базе крана для работ нулевого цикла может быть применена не только для забивки свай, но и для монтажа сборных элементов ростверка.

В зимних условиях, в зависимости от глубины промерзания грунта применяются следующие способы погружения свай: если толщина мерзлого слоя не превышает 0,7 м, используют более мощное сваебойное оборудование; при толщине мерзлого слоя более 0,7 м бурят лидирующие скважины, разрыхляют или протаивают грунт в местах расположения свай огневым способом, электропрогревом или паропрогревом и др.

Вечномерзлые грунты в ненарушенном состоянии обладают высокой несущей способностью. Поэтому основная задача при погружении свай - внести в эти грунты как можно меньше разрушений, а в местах, где эти разрушения все же произошли, сваи должны быть как можно быстрее "вморожены" в грунт.

В отличие от обычных условий, свайные работы в условиях вечной мерзлоты целесообразнее выполнять при мерзлом состоянии грунта, поскольку верхний слой грунтов при оттаивании затрудняет использование сваебойных и буровых установок, несмотря на подсыпку в местах расположения механизмов.

Существует два способа погружения свай в вечномерзлые грунты: в оттаянный грунт (рис. а) или в пробуренные скважины. В первом случае грунт в местах погружения свай на захватке можно оттаивать с помощью паровых игл в первой половине рабочей смены, а во второй половине - производить погружение. Как показывает практика, через несколько часов сваи прочно "вмерзают" в грунт скважины. Свая оказывается заделанной в толщу вечномерзлого грунта и приобретает высокую несущую способность.

Метод погружения свай в пробуренные скважины можно выполнять с применением обсадной трубы и без нее. В процессе выполнения работ с обсадной трубой (рис.3б) осуществляют: бурение скважины, установку обсадной трубы и закачивание песчано-глиняного раствора в объеме, необходимом для заполнения зазоров между стенками скважины и сваи после ее погружения; погружение сваи с выжиманием раствора; подъем обсадной трубы. Работы без обсадной трубы (рис.3в) предусматривают: бурение лидирующей скважины диаметром меньше на 1 . 2 см диаметра сваи и забивку сваи с отжиманием грунта к стенкам сваи.

Применение лидирующих скважин позволяет повысить точность установки свай, обеспечивает погружение их на проектную глубину, предохраняет сваи от поломок при погружении.

Забивка - основной способ погружения готовых свай. Для забивки свай применяют специальные установки - копры, оборудованные механическими, паровоздушными или дизельными молотами. Механические и паровоздушные молоты в массовом строительстве постепенно заменяются гидравлическими и вибрационными дизель-молотами из-за их высокой производительности и простоты эксплуатации. Выпускавшиеся ранее копры на рельсовом и пневмоходу заменяются копровыми установками на гусеничном ходу из-за их высокой маневренности и проходимости.

Рис. 3 Схемы погружения свай в вечномерзлые грунты: а - в оттаянный грунт; б - в скважину с обсадной трубой; в - забивка в лидирующую скважину; 1 - паровая игла; 2 - свая; 3 - обсадная труба; 4 - песчано-глиняный раствор; 5 - подсыпка; 6 - лидер

Подготовительные работы включают в себя: расчистку и планировку площадки; разбивку положения свай, устройство обносок и путей передвижения копров; доставку и складирование свай, доставку оборудования; оборудование освещения площадки и рабочих мест; пробную забивку, по результатам которой корректируются схемы забивки и проект производства свайных работ.

Кроме специализированных копровых установок для погружения свай используются универсальные машины - экскаваторы, для чего их оборудуют подвешенной мачтой. Благодаря установке направляющей на стандартную крановую стрелу за короткий промежуток времени экскаватор выполняет функции сваебойной машины.

Рис.4 Погружение свай: а - с помощью экскаватора, оборудованного навесной мачтой; б - деревянных; в - железобетонных; г - стальных; д, е, ж - стального шпунта корыто -, зетобразного и плоского профиля.

Для повышения трещиностойкости железобетонные сваи рекомендуется подвергать предварительному напряжению, а перед погружением - пропитывать составами на основе нефтебитума. Металлические сваи и шпунтовые ограждения, погружаемые забивкой, покрывают антикоррозийной обмазкой.

Забивка свай ведется до получения заданного проектом отказа.

Процесс погружения сваи складывается из следующих операций: подтягивание и подъем сваи с одновременным заведением ее головной части в гнездо наголовника в нижней части молота; установка сваи в направляющих в месте забивки; забивка сваи сначала несколькими легкими ударами с последующим увеличением силы ударов до максимальной. При отклонении положения сваи от вертикали более чем на 1 % сваю выправляют подпорками, стяжками и т. п., или извлекают и забивают вновь; передвижение копровой установки и срезание сваи по заданной отметке.

Деревянные сваи срезают пилой, верх железобетонных свай срубают отбойным молотком, арматуру срезают газовой резкой. Обнажившуюся арматуру затем сваривают с арматурой ростверка.

Рис.5 Схемы проходок при погружении свай: а - рядовая; б - секционная; в, г - спиральные

Существуют следующие основные схемы забивки свай (рис.5 Схемы проходок при погружении свай): рядовая, секционная и две спиральных (от краев к середине в обычных условиях, от середины к краям при плотном грунте). Недостатком забивных свай является динамическое воздействие на людей и здания, поэтому были разработаны безударные способы погружения свай

Назначение ростверков - объединение отдельных свай в общий свайный фундамент. Ростверки бывают монолитными и сборно-монолитными различной высоты и формы (рис. 6, табл. 2.1).

Процесс возведения ростверка мало отличается от традиционных схем бетонирования плит. По отметкам срубаются оставшиеся после забивки части свай и оголяется продольная арматура свай. На глубину 0,10 .0,15м ниже планировочных отметок снимается грунт и укладывается слой шлака, щебня или песка. Устанавливаются и закрепляются щиты опалубки. Арматура ростверка и свай соединяется. Бетонируются плиты (балки) ростверка; опалубка снимается.

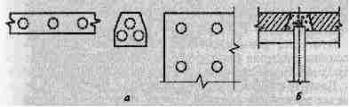

Рис. 6. Схемы устройства ростверков: а - варианты устройства опалубки ростверков рядовых, кустовых свай и свайных полей (план); б - схема сопряжения балки сборного ростверка со сваей

Таблица 2.1. График производства работ при устройстве монолитного ростверка
