1.4 Подсчет объемов земляных работ при отрывке котлованов и траншей

В общем случае объем земляных работ при отрывке котлована будет:

,

где hср – средняя глубина котлована, м;

F1, F2, F0 – площадь котлована соответственно понизу, поверху и посередине, м2.

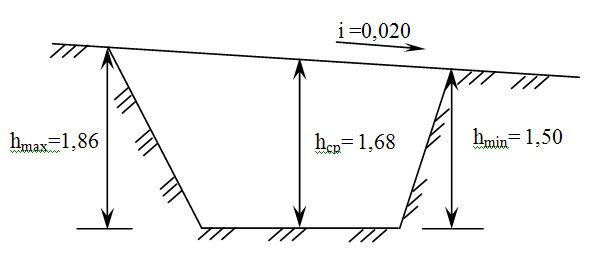

hmax1 = hmin +il = 1,5 + 0,020 × 15,50 = 1,86 м.

Средний размер сторон котлована:

a11 = 15,50 м. a12 = a11 +2hср×m = 15,5 + 2 × 1,68 × 0.67 = 17,76 м.

Рисунок 4 Котлован под здание

Средний размер сторон котлована:

b11 = 54,50 м; b12 = b11 +2hср×m = 54,50 + 2 ×1,68 × 0.67 = 56,76 м;

Рисунок 6 Котлован под здание

F11 = а11b11 = 15,50 ×54,50 = 845 м2;

F12 = а12b12 = 17,76 × 55,63 = 988 м2;

F0 = а0b0 = 16,63 × 55,63 = 926 м2;

Vк1 =

hmax1 = hmin +il = 1,86 + 0,020 × 18,00 = 2,28 м.

		i =0,020

Рисунок 7 Котлован под здание

Средний размер сторон котлована:

a11 = 18,00 м. a12 = a11 +2hср×m = 18,0 + 2 ×2,07 × 0.67 = 20,78 м.

Средний размер сторон котлована:

b11 = 18,50 м; b12 = b11 +2hср×m = 18,50 + 2 ×2,07 × 0.67 = 21,28 м;

Рисунок 9 Котлован под здание

F11 = а11b11 = 18,00 × 18,50 = 333 м2;

F12 = а12b12 = 20,78 ×21,28 = 443 м2;

F0 = а0b0 = 19,39 × 19,89 = 386 м2;

Vк2 =

V=V1+V2=1551+801=2352 м3;

Объем земляных работ при отрыве траншеи:

где F1, F2 – площади поперечного сечения траншеи на её концах в м2,

L – длина траншеи в м.(L=50 м.);

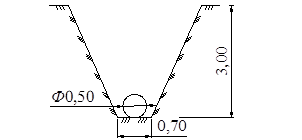

Ширину траншеи по дну принимаем b1 = 0,7 м;

Глубину траншеи(hтр) принимаем равной 3,00 м;

Крутизну откоса(m) устанавливаем в зависимости от вида грунта и глубины траншеи (m = 0,75);

b2 = b1 +2h × m = 0,7 + 2 · 3,00 · 0,75 = 4,12 м. ;

F1 = h(b1+ b2)/2 = 3,00 . (0.7+4.12)/2 = 7,23 м2 ;

hmax1 = hmin +il = 3 + 0,010 × 50 = 3,50 м.

b3 = b1 +2h max1 × m = 0,7 + 2 · 3,50 · 0,75 = 5.95 м. ;

F2 = h max1 (b1+ b3)/2 = 3,50 . (0.7+5.95)/2 = 11.64 м2 ;

VТ1 = F1 × L = 7,23 · 50 = 361.5 м3 ;

VТ2 = F2 × L = 11,64 · 50 = 582 м3 ;

V= (VТ1 + VТ2)/2=(361.5+582)/2=471.75 м3 ;

Рисунок 10 Котлован

1.5 Составление картограммы производства земляных работ, решение транспортной задачи

Под балансом земляных масс понимается уравновешивание объемов вынутого грунта в районе выемок объемом засыпаемого грунта в районе насыпей. Как правило, полного равенства этих объемов не бывает. Поэтому при составлении баланса земляных масс необходимо выделить участок на стройплощадке, на которых груз завозится извне или вывозится в отвал. При сравнении объемов насыпей и выемок нужно общий объем выемок умножить на коэффициент остаточного разрыхления .

В курсовом проекте Vн = 20076 м3, в свою очередь Vв = 15054*1,09 = 16409 м3, (с учетом кор = 1,09) объем сбалансированного грунта равен 16409 м3, несбалансированного:

20076–16409 = 3667 м3, знак “ + “ говорит о том, что грунт завозится из карьера.

Задача распределения земляных масс является установление оптимального количества грунта, направленного из i-того элементарного участка выемки в j-й элементарный участок насыпи.

Найти оптимальное решение данной задачи можно методом линейного программирования, в частности, методы транспортной задачи.

Математически транспортная задача формулируется так: мощность поставщика номер i и емкость потребителя номер j соответственно равны Ai и Bj. При этом общая мощность поставщиков должна равняться суммарной емкости потребителей, т.е:

Критерием целесообразности перевозки от i-того поставщика к j-тому потребителю могут быть затраты на перевозку единицы продукции, расстояние перевозок и т.д. этот критерий называется оценкой, коэффициентом цены и обозначается Cij.
