Вывод: Устойчивость стойки в плоскости рамы обеспечена.

Проверяем устойчивость арки из плоскости:

Проверку устойчивости будем производить продольную силу N=280,65 кН по схеме приведенной на рис.11.

Рис.11 – расчетная схема стойки

Находим необходимые характеристики:

момент инерции

радиус инерции

гибкость

коэффициент продольного изгиба

Вывод: Прочность стойки из плоскости рамы обеспечена.

Крепление стойки к фундаменту

Принимаем жесткий узел крепления стойки к фундаменту с помощью анкерных болтов (рис.12 ).

Расчет производим на продольную силу N=280,65 кН. и момент М=143,63 кН*м.

Находим ,

где

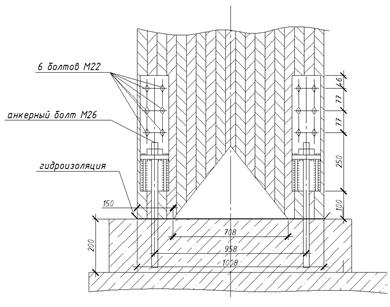

Рис.12 – крепление стойки к фундаменту.

Проверяем прочность торца колонны на смятие:

.

Принимаем под фундамент бетон класса В 15 c Rc=11 МПа.

Находим требуемую площадь сечения анкера

.

Принимаем анкерный болт диаметром 26 мм. ()

Проверяем прочность анкерного соединения

.

Вывод: прочность обеспечена.

Крепление пластины принимаем на болтах.

Минимальная несущая способность одного болта 22 диаметра

,

где .

Определяем необходимое количество болтов

Принимаем 6 болтов диаметром 22 мм.

Делаем проверку .

Вывод: прочность обеспечена.

Список используемой литературы

1. Конструкции из дерева и пластмасс. 5-е изд./ Под ред. Г.Г.Карлсена и Ю.В.Слицкоухова. –М.: Стройиздат, 1985.-542 с.

2. Гринь И.М. Проектирование и расчет деревянных конструкций: Справочник. –Киев: Будивельник, 1988.

3. Иванов В.А. и др. Конструкции из дерева и пластмасс. Примеры расчета и конструирования. 3-е изд. –Киев: Вища школа, 1981.

4. Индустриальные деревянные конструкции: Уч.пос. для вузов. Под ред. Слицкоухова Ю.В. –М.: Стройиздат, 1991.-251 с.

5. Светозарова Е.И., Душечкин С.А., Серов Е.Н. Конструкции из клееной древесины и водостойкой фанеры. Примеры проектирования. –Л.: Лененградский инж.- строит. ин-т, 1974.

6. Вдовин В.М. Распределение сосредоточенного давления в клеефанерных конструкциях. –В сб. Облегченные конструкции покрытий зданий. –Ростов-на-Дону: Ростовский инж.-строит. ин-т, 1979, с.16-26.

7. Хрулев В.М. Деревянные конструкции и детали: Справочник строителя. –М.: Стройиздат, 1983. –287 с.

8. СНиП П-25-80. Нормы проектирования. Деревянные конструкции. –М.: Стройиздат, 1982.-65 с.

9. Пособие по проектированию деревянных конструкций (к СНиП П-25-80). –М.: Стройиздат, 1986. –215 с.

10. СНиП 2.01-07-85. Нагрузки и воздействия. –М.: Стройиздат, 1988.
