1. Компоновка конструктивного остова здания

Необходимо разработать проект одноэтажного каркасного здания из деревянных конструкций (надземная часть). Здание предназначено для использования в качестве спортивного корпуса. Предусматривается, что строительство будет производиться в III снеговом районе и IV ветровом районе. Ширина здания в осях 42 м., длина здания 66 м., шаг поперечных рам 6 м., полезная высота 11 м. В качестве покрытия будет использоваться плоская металлическая кровля. Материал из которого изготовляются несущие конструкции лиственница. Рама трех шарнирная клеедощатая. В качестве ограждающих конструкций будут использоваться трехслойные плиты с заполнителем из пенопласта. Простота изготовления, надежность и экономичность арок способствовала ее применению в покрытии проектируемого здания.

Клееные деревянные арки являются более эффективными как с экономической, так и с эстетической точки зрения по сравнению с балочными конструкциями. Они имеют наиболее широкий диапазон применения в зданиях и сооружениях различного назначения. Арочные конструкции используются в покрытиях производственных, складских, зрелищных, выставочных, спортивных, зрелищных, общественных и других зданий и сооружений как больших, так и малых пролетов.

Арки являются распорными конструкциями. Наличие распора уменьшает расчетные изгибающие моменты в них по сравнению с моментами балочных конструкций, что в свою очередь приводит к уменьшению рабочих сечений, а, следовательно, к снижению расхода материала. Распор воспринят стальной затяжкой.

Так как пролет более 30 м, то клееная деревянная арка запроектирована трех шарнирной из условия изготовления и транспортировки и собирается из двух гнутых элементов. Очертание арки круговое, описанное по дуге окружности вокруг одного центра.

Основные узловые соединения трех шарнирной арки – опорные и коньковые шарниры. В большепролетных арках с затяжками предусматриваются – стыки затяжек и узлы крепления подвесок. Опорные и коньковые шарниры выполнены с применением валиковых шарниров.

2. Проектирование панели со сплошным срединным слоем

Требуется запроектировать утепленную панель покрытия производственного здания. Панели укладываются непосредственно на несущие конструкции, устанавливаемые с шагом 6 м. В целях максимальной сборности принимаем размеры панели в плане 3000x6000 мм. Верхняя обшивка принята из алюминиевого листа толщиной 1 мм., а нижняя из стали толщиной 1 мм. Средний слой – из полихлорвинилового пенопласта марки ПХВ-1 с объемной массой 100 кг/м3. Обрамляющие элементы панели выполнены из гнутых фанерных профилей швеллерного типа высотой 200 мм.

2.1 Выбор конструкции и назначение основных размеров

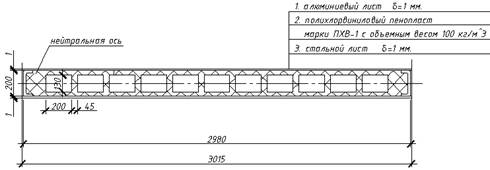

Рис.1 Поперечное сечение панели.

Общую высоту панели назначаем в пределах с учетом стандартного размера высоты обрамляющего элемента (швеллера) и с соблюдением условия, что . Принимаем h=200+1+1=202 мм., что составляет примерно . Расстояние между осями обшивок h0=201 мм.

В целях экономии материала срединного слоя (при hр>80 мм.) внутри его выполняются пустоты, располагаемые вдоль длины панели. Ширину пустот принимаем b0=200 мм. (< 250 мм.).

Расстояние сп от обшивки до пустоты, принимаем в пределах , назначаем сп=35 мм.

Толщина пенопласта d между пустотами пенопласта принята равной 45 мм, что дает возможность равномерно распределить пустоты по ширине панели и отвечает требованию чтобы оно было больше 40 мм. и больше

2.2 Подсчет нагрузок

Постоянную нагрузку от покрытия подсчитываем по фактическому весу всех элементов (обшивок, обрамления и срединного слоя) панели. Результаты подсчета приведены в таблице 1.

Сбор нагрузок

2.3 Определение геометрических характеристик

Прежде чем определить геометрические характеристики, проверим, к какому типу относится панель. Для этого проверим условия:

,

где .

Условия выполняются, следовательно, панель относится к четвертому типу (согласно классификации [1]), то есть к панелям со сплошным срединным слоем. Для таких панелей обрамляющие ребра, расположенные по контуру, в работе не учитываются. Геометрические характеристики подсчитывают без учета срединного слоя для расчетной полосы, равного 1 м. Принимая во внимание, что обшивки сделаны из различного материала, то все геометрические характеристики будем приводить к материалу верхней обшивки.

Приведенный статический момент

.

Площадь, приведенная к материалу верхней обшивки
