Содержание
Введение
Расчёт клеефанерной панели
Расчёт панели «Сэндвич»
Геометрическая схема фермы
Подбор сечений
Подбор сечений раскосов
Расчёт стойки
Расчёт узлов фермы
Эксплуатация
Список используемых источников
Введение
В курсовой работе разработан проект гражданского здания из древесины в климатических условиях города Москва. По замыслу здание будет выполнять шатровую функцию над хоккейным кортом. Хоккейный корт размером 61 × 21 метр удачно вписывается в размеры здания 72 × 26 метров.
Несущая конструкция покрытия этого здания деревянная, клеедощатая. Пролёт сегментной фермы 26 метров, нижний пояс её состоит из двух металлических уголков. Так же запроектирована клеедощатая панель покрытия и стеновая панель типа «сэндвич»
Ферма опирается на клеедощатую стойку высотой 7,5 метров. Сечения всех элементов спроектированы на основе соответствующих глав СНиП II—25—80 исходя из условий прочности и устойчивости, если это требуется.
Толщина доски в гнутых элементах принята за 20 мм.
Расчёт клеефанерной панели
Ребра жёсткости располагаются на расстоянии не более 1,5 м. L — длинна панели равная шагу конструкции (4 м). В — ширина панели, принимаем конструктивно 1,5м.
Продольные рёбра проектируются из досок толщиной 25, 32, 40 мм. Крайние рёбра на 2 мм тоньше центровых. Толщину центрового ребра принимаем 25 мм.
Верхняя обшивка сконструирована из фанеры ФСФ В/ВВ и может быть 8, 9, 10, 11, 12 мм. Принимаем 8 мм. Нижняя обшивка может быть 6, 7, 8 мм. Принимаем 6 мм.
Сбор нагрузок на панель (в н/м):
|
Вид нагрузки |
|
|
|
|
1. Постоянная а) Кровля «Технопласт-грин» (битум + полимеры) б) Фанерные обшивки в) Продольные рёбра
г) Поперечные рёбра
д) Утеплитель URSA (вес 600 Н)
е) Пароизоляция
|
60 136,5 92,64 23,16 125,46 1,5 |
1,2 1,1 1,1 1,1 1,2 1,2 |
72 150,15 101,9 25,48 150,56 1,8 |
|
Всего: |
|
| |
|
2. Временная нагрузка А) Снеговая |
|
|
|
|
Итого: |
|
|
Расчётная длина панели:
Расчётная ширина панели:
Требуемая высота панели:

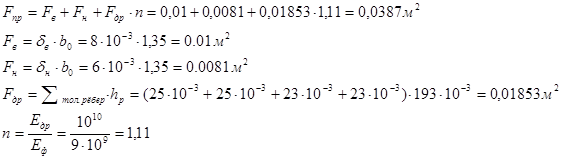

Приведённая площадь панели:
Статический момент относительно крайней грани нижней обшивки:
Положение нейтральной оси:

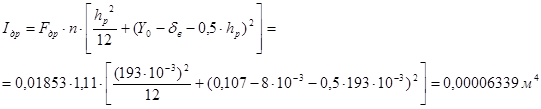

Момент инерции сечения:
Расчётная схема панели
Проверочный расчёт прочности и жёсткости

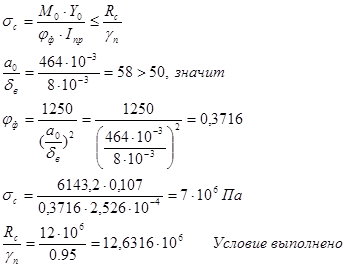

Проверка на устойчивость верхней обшивки:

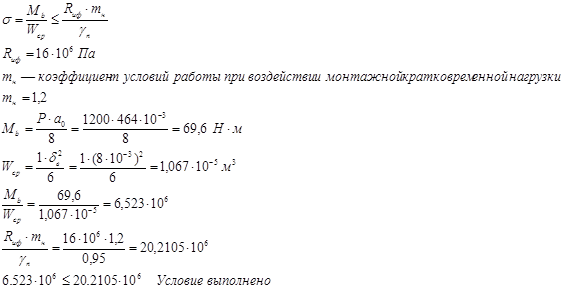

Проверка на изгиб верхней обшивки:

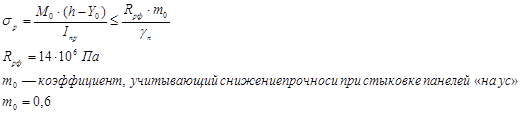

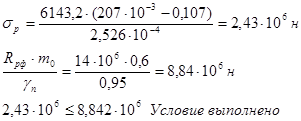

Проверка на растяжение нижней обшивки:

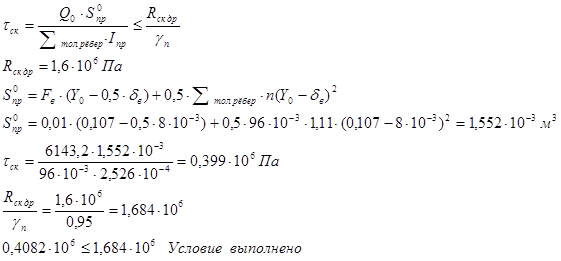

Проверка на скалывание по нейтральному слою:

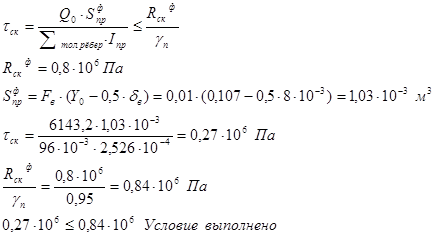

Проверка на скалывание по клеевому шву между шпонами фанеры в местах приклейки к рёбрам.
Проверка на прогиб:
Расчёт панели «Сэндвич»
Сбор нагрузок на панель «Сэндвич»:
|
Нагрузка. |
|
|
|
|
Постоянная нагрузка: 1. Стеклопластик полиэфирный:
2. Утеплитель (ППУ—60):
3. Пароизоляция:
|
16,66 128,52 1,19 |
1,1 1,2 1,2 |
18,33 154,23 1,43 |
|
Итого постоянной нагрузки |
146,37 |
173,99 | |
|
Временная нагрузка: 1. Снеговая:
|
1500 |
|
2142 |
|
Полная |
1646,37 |
2316 |
