Подбор сечений

В данном курсовом проекте сечения стержней фермы подбирается полностью симметрично и с целью уменьшения количество типов сечений. То есть, оба пояса представляют собой совокупность стержней изготовленных из одних и тех же балок и уголков.

Верхний пояс:

Из программного статического расчёта выбираем максимальный момент и соответствующее ему усилие. Он находится в середине первого пролёта пояса.

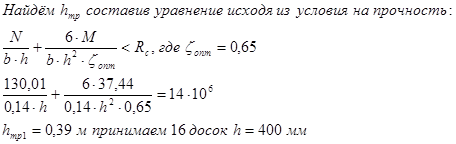

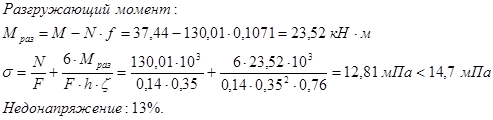

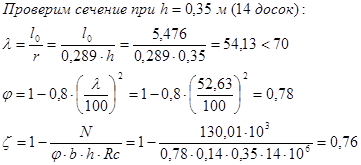

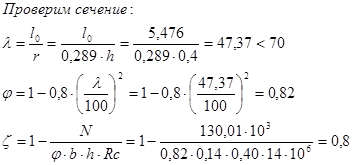

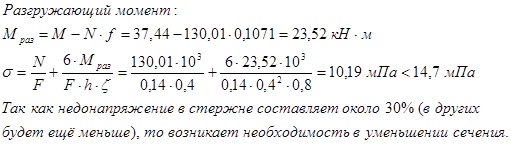

Принимаем для всего верхнего пояса сечение из 18 досок.

Нижний пояс:

Проверим двойной уголок 63×5.

Несмотря на большое недонапряжение, мы должны применить это сечение для всего нижнего пояса, так как уменьшить его невозможно.

Подбор сечений раскосов

Примем сечение исходя из условия на устойчивость

Расчёт стойки

Сбор нагрузок на стойку.
