l = h /sinα

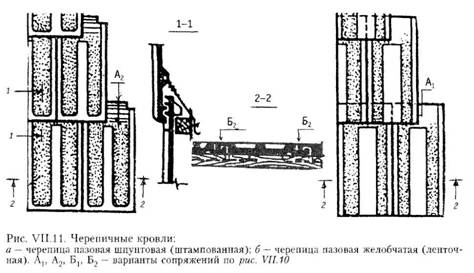

Очевидно, чем меньше уклон, тем меньше значение sinα , тем больше должна быть величина напуска l . И наоборот, при заданном значении l необходимо увеличивать уклон. Для примера сравниваются два вида черепицы, имеющие идентичные продольные пазы (рис. VII.11): пазовая желобчатая (ленточная) и пазовая шпунтованная (штампованная). Их сопряжения поперек ската идентичны (по схеме варианта Б 2 ). Вдоль ската сопряжения различны: для ленточной — вариант А1; для штампованной — А2. Соответственно различны и минимально допустимые уклоны: для ленточной не менее 30%; для штампованной - 12 .14%.

Вывод: условия сопряжений во многом определяют допустимые уклоны кровли.

Размеры и формы кровельных элементов определяют также и вид обрешетки этих кровель. Она может выполняться из брусков 50 х 50 мм или из досок 5 = 40 или 50 мм в виде сплошного или разреженного настила. Конкретные виды и шаги обрешеток указаны на рисунках соответствующих видов кровель. Особое внимание обращается на общие положения для всех видов кровель — сплошной настил обязателен над карнизом, в ендовах, над карнизными свесами, нависающими над фронтонами, балконами и т.п.

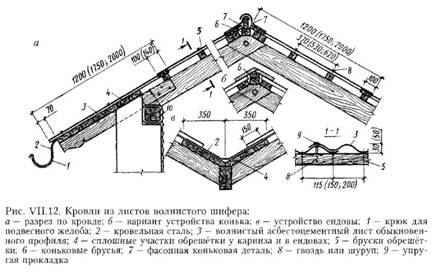

Кровли из волнистых асбестоцементных листов (рис, VII.12). Асбестоцементные листы бывают несколько типов, отличающихся размерами: обыкновенного профиля (высота волны 30 мм, толщина 5,5 мм, длина 1200 мм, ширина 686 мм), усиленного (соответственно, 50; 8; 2800; 1000 мм), среднего и унифицированного профилей (соответственно, размеры 45-54; 6-7,5; длина 1750, 2000-2500 мм). В малоэтажном строительстве, в основном, применяют листы обыкновенного, среднего и унифицированного профилей. Усиленный профиль также изредка применяется в случаях устройства железобетонных стропил при большом шаге обрешётки — до 1 360 мм) и в промышленном строительстве.

Листы укладывают по обрешетке из брусков 50 х 50 мм (с шагом 370 .525 мм и более) с напусками внахлестку поперек ската на 0,5 волны и вдоль ската; величина нахлеста вдоль ската зависит от уклона кровли (см. схему А2 на рис. VII.10): при уклоне 30% — не менее 100 . 120 мм, а при меньшем уклоне — не менее 200 мм. Крепление плит осуществляется оцинкованными шурупами или гвоздями с антикоррозийной шляпкой через отверстия, рассверленные в гребне волны. Под шляпкой эластичные шайбы из резины или рубероида предохраняют кровлю от протечек. Конек покрывают специальными фасонными элементами или досками. Свес кровли при организованном наружном водоотводе выполняют из кровельной стали, подводимой под асбестоцементные листы с устройством желоба. Существуют специальные профильные элементы из асбестоцемента для обрамления дымовых труб, ребер, ендов и т.п., хотя чаще эти места выполняют из кровельной стали.

Необходимо отметить, что в гражданском строительстве ряда стран асбестоцементные материалы не рекомендованы к применению по экологическим соображениям. В нашей стране рекомендации сводятся к необходимости применять асбестоцементные листы, прокрашенные в заводских условиях.

В связи с запретом применения асбеста во многих странах на современном рынке появился безасбетовый, или цементно-волокнистый, шифер, который является современным вариантом традиционного материала. Вместо асбеста в качестве армирующего материала используется натуральное волокно. Поверхность листов покрывают слоем специальной краски. Безасбестовый шифер характеризуется небольшим весом, высокой эластичностью, устойчивостью к перепадам температур, коррозийной стойкостью, устойчивостью к биологическому воздействию, незначительными температурными деформациями, хорошей шумозащитой, а также негорючестью. Монтаж производится аналогично асбестоцементному шиферу. Для крепления выпускаются специальные гвозди того же цвета.

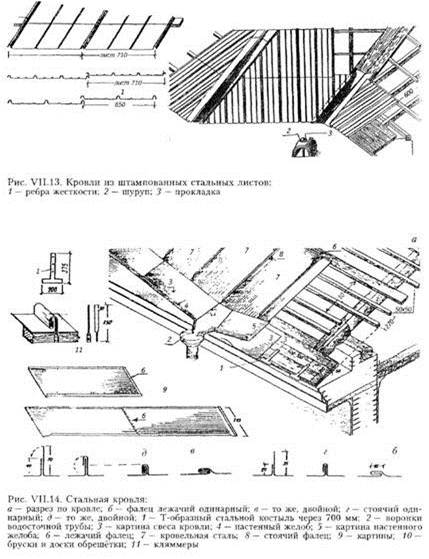

Аналогично устраиваются кровли из волнистых или гофрированных листов: ондулина, стальных волнистых профилей, металлического профнастила и т.п., но с обязательным учетом размеров листов, их профилей, высоты волны и пр. Так, на рис, VII.13 дан пример устройства одного из подобных профилей — штампованного металлического настила, жесткость которого обеспечена продольными ребрами (что позволяет укрупнить шаг обрешетки до 600 мм), а крепления аналогичны рис. VII. 12.

Ондулин — волнистый, не содержащий асбеста листовой материал — полимер плюс битум — листы четырех цветов размером 2 000 х 940 мм.

Схожие решения принимаются при выполнении кровель из волнистого прозрачного оргстекла, акрилового или поликарбонатного; длина листов может достигать 7,0 м.

Металлические кровли. К ним относятся: плоские (или с небольшими ребрами жесткости, подобно изображенным на рис. VII.13); покрытия из листовой или рулонной кровельной стали, выполняемые по фальцевой технологии; покрытия из профилированного листа и его разновидностей, имитирующие черепицу (металлочерепица); кровли из цветных металлов и т.д.

Кровельная сталь. Покрытие выполняется из оцинкованных или черных листов кровельной стали стандартных размеров: шириной 510-710 мм, длиной 710-3000 мм, толщиной от 0,25 до 2 мм (рис. VII.14). Листы соединяют между собой с помощью фальцев, которые бывают стоячие или лежащие. Стоячие располагают вдоль скатов крыши, лежачие — поперек и в ендовах. Лежачие фальцы загибают в направлении стока воды; при небольших уклонах и в ендовах их делают для надежности двойными. Листы кровельной стали с заранее отогнутыми краями (так называемые картины) укладывают на обрешетку крыши следующим образом. На расстоянии, равном длине картины, укладывают доски 50 х 200 мм, на которых картины скрепляются с помощью лежачего фальца. Между досками устанавливают обрешётку из брусков с шагом 250-300 мм. В ендовах и у карнизного свеса на всей его длине обрешетку выполняют из досок без зазоров. Это делается для предотвращения срыва кровли ветром (на карнизном свесе) и для тщательной заделки кровли в ендове. Точно так же выполняют обрешетки при многих других типах кровель. Кровлю крепят к обрешетке кляммерами. Кляммер — это узкая полоска кровельной стали, один конец которой притаивается под кровлей к обрешетке, а другой запускается в стоячий фальц.

Таким образом, никаких отверстий для крепежных изделий в листах кровли делать нежелательно. Для образования и закрепления свеса кровли к обрешётке через 700 мм прибивается Т-образный костыль из полосовой стали. Он имеет вынос на 100 мм от обрешётки, под который выгибают кровельную сталь с образованием капельника. Удобство использования кровельной стали в том, что ей можно придать разные формы; она имеет небольшую массу, а что обеспечивает надежную гидроизоляцию даже при уклонах 12-15%. Не случайно во многих других видах кровли ответственные места (ендовы и т.п.) выполняют из кровельной стали.

Недостатками являются большой расход металла и необходимость периодической окраски через 3-4 года (в том числе и оцинкованной, которую первый раз надо красить уже через 8-10 лет).
