1. Сборка деревянных зданий из щитов и панелей. Устройство мансард

Сборка деревянных зданий из щитов и панелей

Древесина в нашей стране была и является одним из основных строительных материалов из-за ее широкого распространения и хороших строительных свойств: прочности, легкости, низкой теплопроводности и привлекательного внешнего вида. К недостаткам древесины следует отнести низкую гнилостойкость, возгораемость, коробление, растрескивание при увлажнении - высыхании и др.

СТЕНЫ ИЗ ДЕРЕВЯННЫХ ЩИТОВ

Важным преимуществом перед другими видами деревянных стен, является тот факт, что щитовые стены для деревянных домов изготавливаются в больших размерах механическим путем на предприятиях. Это заметно улучшает качество работы и малую затрату времени. Изготовление таких не столь трудоемко, как, например, изготовление каркасных деревянных стен. Монтаж и сборка щитовых стен исполняется на самом месте возведения здания.

Конструкция и метод сборки

Фундаментом щитовых стен, предназначенных для деревянных домов, служит специально изготовленная обвязка из деревянных брусьев. Обвязку укрепляют, используя анкерные болты больших размеров по цоколю всего дома, а поверх обвязки укладывают щитовые стены. Далее, поверх щитовых стен снова укладывают обвязкой, и уже на нее укрепляют чердак и кровлю здания.

Подразделяются щиты для деревянных стен на внутренние и внешние, которые предназначены для разного использования. Так, бывают щиты глухие, используемые для дверей и окон. Размеры щитов определяет установленный стандарт: ширина, как правило, от 600 до 1200 мм, а высота соответствует высоте этажа выстраиваемого дома. Щиты соединяются обвязкой, обшиваются с обеих сторон. Между обшивкой и щитом набивается утеплитель. Утеплителем для щитовых деревянных стен обычно служит минеральный войлок. Чтобы предотвратить воздействие испарений при эксплуатации дома, с внутренней стороны между обшивкой и щитом прокладывают пароизоляцию. А чтобы меньше пропускался холодный воздух, в качестве защитной прокладки под наружной обшивкой используется бумажный материал. Соединяются стеновые щиты при помощи гвоздей и укрепляются в вертикальном положении довольно плотно, чтобы предотвратить попадание холодного воздуха в помещение и не допустить в будущем сквозняков. В качестве защитной прослойки для этого в стыках используют войлок не менее 20 мм толщиной, укрепляя его мастикой из битума. После этого необходимо произвести обжатие стыка.

Предохранения щитовых стен

Так как данные сооружения восприимчивы к морозам, их необходимо как следует утеплять и оберегать. Для этого утепляется пояс карниза и сам цоколь устройства и создается пароизоляция и с внутренней стороны. При этом учитывается, что подполье должно иметь заниженную температуру и иметь легкий доступ к свежему воздуху. А вот цокольный узел и пространство над подпольем необходимо обеспечить надежным теплом и непродуваемостью.

Стены из деревянных панелей

Строительство каркасно-панельного дома начинается еще на заводе, где происходит комплектование всех элементов будущего дома, и в первую очередь - происходит сборка панелей. Каждая панель представляет собой две соединенных между собой плиты с проложенным между ними синтетическим утеплителем и пароизоляционной пленкой. В каждой панели просверливаются отверстия, наносятся монтажные линии, вставляются окна и двери, чтобы в дальнейшем, при строительстве каркасного дома, строителям было проще произвести монтаж и сборку всей конструкции. Сборка каркаса панели производится на специальном монтажном столе из предварительно высушенного до влажности 10-12% и остроганного обрезного хвойного пиломатериала. На каркас крепится ветрозащита и плитный материал внешней облицовки. Затем осуществляется переворот заготовки панели и укладка утеплителя. После крепления пароизоляции к каркасу крепится плита внутренней облицовки. Исходя из конструктива панели, в неё может быть произведён монтаж оконных и/или дверных блоков. Возможно выполнение предусмотренных проектом видов отделки. Готовая панель пакуется стрейч-плёнкой. Комплект дома в виде упаковочных пакетов, сформированных на складе готовой продукции, доставляется специальным транспортом к месту сборки, где и осуществляется его монтаж на заранее подготовленный фундамент. Кстати, учитывая легкость и прочность каркасных домов, под такие дома можно заливать облегченный фундамент. Ведь в этом случае нет массивных и тяжелых бетонных/кирпичных стен. Отличительной особенностью каркасно-панельных домов является то, что на площадке происходит сборка дома из панелей 90% заводской готовности. Таким образом, сроки сборки сокращены до минимума (1-3 дня) в зависимости от площади каркасного дома.

Всего через 3-5 дней от начала возведения на фундаменте появляется новый дом, в который можно въезжать (только потребуется внутренняя отделка). Это - главная конструктивная особенность быстровозводимых каркасных домов, выполненных по данной технологии. В конце строительства производится чистовая отделка помещения, а по желанию заказчика - еще и наружная отделка (сайдинг, декоративная штукатурка и др.)

Все большей популярностью в последнее время стала пользоваться немецкая технология деревянного домостроения из массивных деревянных стен Massiv-Holz-Mauer (MHM). Это цельнодеревянные дома из сухой древесины. Основные преимущества массивных деревянных стен (MHM) - высокая экологичность материалов и минимальные сроки строительства. Технология МНМ не предусматривает использование синтетических утеплителей и клеев. Надежность массивной деревянной стены MHM не уступает кирпичной. Высоки и другие параметры: шумоизоляция, низкая теплопроводность, что немаловажно в суровом российском климате. Так же дома из массивной древесины производятся как готовые деревянные панели стен, фронтонов, фасадов, перекрытий, элементов кровли с вырезанными проемами под окна, двери и другие коммуникации. Благодаря дереву в доме постоянно поддерживается благоприятный климат и естественный баланс влажности.

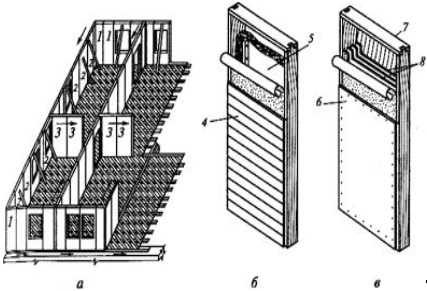

Сборка деревянных зданий из щитов и панелей

а - последовательность установки щитов и панелей;

б - конструкция щита;

в - конструкция панели;

1,2,3- щиты: угловые, рядовые, внутренние;

4 - дощатая обшивка;

5 - утеплитель;

6, 7- фанерная обшивка внутренняя и наружная;

8 - плитный утеплитель.

При обшивке панелей используются не доски, а фанера, что позволяет увеличить их размеры и превратить процесс возведения стен в монтажный процесс, состоящий из следующих операций: тщательная установка нижней обвязки (точность установки контролируется по равенству диагоналей); монтаж, скрепление с обвязкой и между собой щитов или панелей наружных стен и перегородок; укладка и скрепление с панелями (щитами) верхней обвязки; укладка щитов (панелей) перекрытий, на которые обычно опирается мансардный этаж.
