ЭТАП 1: Заполняем первые 3 графы таблицы, при этом начинаем заполнение со 2-ой графы, придерживаясь следующего правила, сначала записываем в графу 2 все работы выходящие из 1 события, в порядке возрастания номеров, а затем проставляем продолжительность в графу 3.
 |
Критическое время продолжительности критического пути равно max из ранних окончаний завершающих работ (
).
ЭТАП 3: Расчет поздних сроков начала окончания работ. Графы заполняются снизу вверх от завершающего события до исходного события сетевого графика, позднее окончание всех завершающих работ равны продолжительности критического пути.
Поздний срок начала работы равен:
Поздний срок окончания незавершенных работ равен наименьшему из поздних начал работ следующих данной работой. ЭТАП 4: Определяем полный и свободный резерв времени и отмечаем знаком ''+'' работы лежащие на критическом пути и заполняем последние 3 колонки:
Работы, не имеющие резервов времени, т.е. полный и свободный резервы работ, лежат на критическом пути.

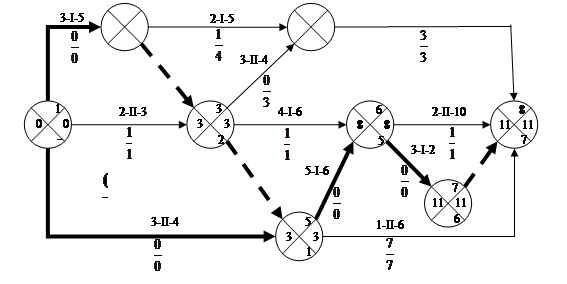

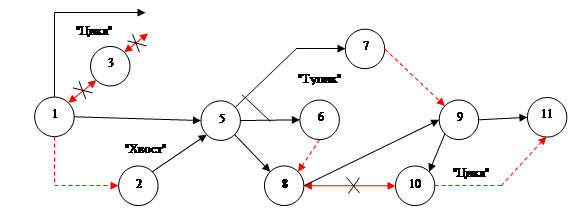

3.2 Расчет сетевого графика на графике

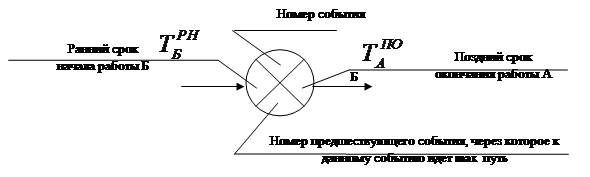

ЭТАП 1: Определяем ранние сроки начала работ, т.е. заполняем левый сектор событий. Расчет ведем от начального события к завершающему событию. Одновременно заполняем нижний сектор событий. Ранний срок определяем по формуле:
ЭТАП 2: Заполняем правый сектор. Расчет ведем от завершающего события к исходному событию. Поздний срок окончания завершающих работ равен продолжительности критического пути. Поздний срок окончания предшествующих работ определяется по формуле:
ЭТАП 3: Определение резервов времени может быть проведено, как чисто механическая операция.
ЭТАП 4: Определяем критический путь работы.
4. Построение сетевого графика в масштабе времени, графика движения рабочих, его стабилизация
|
Год |
2005 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Месяцы |
Февраль |
Март | |||||||||||||||||||||||||||||||||||||||||||||||||||
|
Даты рабочих дней |
25 |
26 |
27 |
28 |
29 |
3 |
4 |
5 |
6 |
7 |
10 | ||||||||||||||||||||||||||||||||||||||||||
|
Порядок № дней |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 | ||||||||||||||||||||||||||||||||||||||||||
|
Линейная диаграмма |
Шифры работ |
1-2 1-2 1-5 2-3 2-4 3-4 3-5 3-6 4-8 5-6 5-8 6-7 6-8 7-8 |
3-I-5 2-II-3 3-II-4 2-I-5 3-II-4 4-I-6 2-II-5 5-I-6 1-II-6 3-I-2 2-II-10 |
|
|
|
|
|
|
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||
|
График движения рабочих |

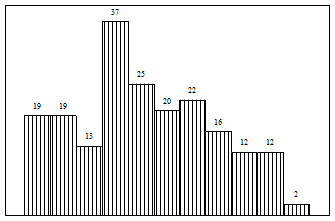

До оптимизации |
| |||||||||||||||||||||||||||||||||||||||||||||||||||
|

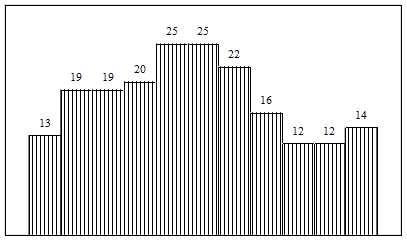

После оптимизации |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|

|
|
|
| ||||||||||||||||||||||||||||||||||||||||||
Сетевой график в масштабе времени
