1.3.4 В ходе расчетов параметров сетевого графика выполним следующие проверки

при расчете поздних характеристик для исходного события h:

общий резерв времени для любой работы должен быть больше или равен частному резерву времени

Критический путь проходит непрерывно от исходного события к завершающему. Возможно его разветвление, в этом случае критический путь должен соединиться. Критических путей на сетевом графике может быть несколько.

Существует несколько методов расчета сетевых моделей:

табличный;

секторный или расчет графика на графике;

метод потенциалов.

2. Основные правила построения сетевых графиков

При построении сетевых графиков выбирают логическую схему построения работ, включающую решение 3 вопросов:

какая работа предшествует данной работе;

какая работа сопутствует данной работе;

какая работа следует за данной работой.

Полученные в результате этих вопросов сочетания стрелок образуют сетевой график. Для правильности отражения связи между работами сетевого графика необходимо соблюдать при его построении ряд правил. После построения модели необходимо проверять логичность работ и зависимость, а так же достаточность и необходимость событий и зависимостей. Нумерация событий должна соответствовать последовательности работ во времени, то есть предшествующим событиям присваиваются меньшие номера.

2.1 Правила построения сетевых графиков

2.1.1 Направление стрелок может быть произвольным, но предпочтительно слева направо и сверху вниз

2.1.2 Форма графика должна быть простой, график не должен иметь лишних пересечений, большинство работ следует изображать горизонтальными линиями

2.1.3 При последовательном выполнении работ они изображаются на графике одна за другой

2.1.4 При выполнении параллельных работ, т.е. если одно событие служит началом двух работ или более, заканчивающееся другим событием, вводятся зависимость и дополнительное событие, иначе одинаковые события будут иметь одинаковый ход

не правильно

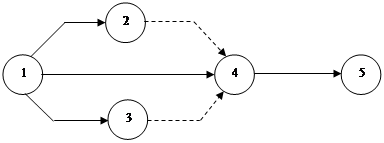

правильно

2.1.5 Если те или иные работы начинаются после частичного выполнения предшествующей работы, то эту работу следует разбить на части, при этом каждая часть работы в графике считается самостоятельной работой и имеют свои предшествующие и последующие события

Кирпичная кладка

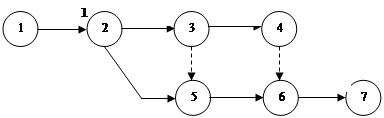

2.1.6 При изображении поточных работ особое внимание уделяется правильной разбивке работ на захватки и выявление взаимосвязи смежных работ. На горизонтальном участке сетевого графика можно показывать или однородные работы по всем захваткам или весь комплекс работ на одной захватке

В сетевом графике моделирующим поточное строительство объекта не должно быть ''прострелом'', т.е. не правильной взаимозависимости работ, при построении модели лишь с учетом зависимости между работами смежных потоков, проверкой устанавливается недостающие зависимости и события.

Земляные работы

НЕ ПРАВИЛЬНО

Рассматривая сетевой график можно выявить, что работа:

7-9 монтаж стен на 2 захватке зависит от окончания 3 работ;

3-5 земляных работ на 3 захватке через зависимости 5-6 и 6-7;

4-6 монтажа фундамента на 2 захватке через зависимости 6-7;

4-7 монтажа стен на 1-й захватке.

На самом деле имеются только две реальные зависимости: от окончания монтажа стен на предыдущей захватке (4-7), т.к4-7 выполняется одними ресурсами, и окончания работы 4-6, окончанием которого (монтаж фундаментов на 2 захватке) 7-9 связана технологической зависимостью.

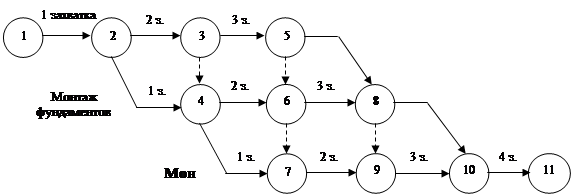

Земляные работы

Особенностью модели поточной формы строительного производства является отсутствие зависимости в первой и последней цепочке специализированных потоков, т.е. монтаж стен не зависит от земляных работ.

2.1.7 При построении сетевых графиков возможны следующие ошибки: тупики, хвосты и циклы

Тупик - это событие (кроме завершающего) из которого выходит ни одна работа.

Хвост - событие (кроме исходного), в который не входит ни одна работа.

Цикл - замкнутый контур, в который работы возвращаются к тому событию из которого вышли.

Индивидуальное задание:

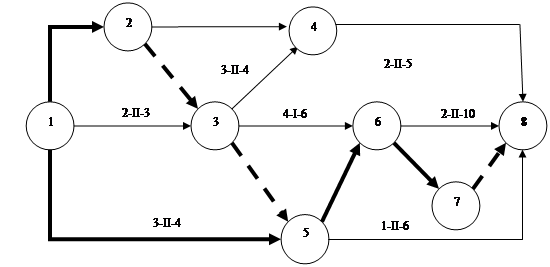

Номер схемы: 15

Номер колонки: 5

3. Методы расчета сетевых графиков вручную

3.1 Расчет сетевых графиков в табличной форме
