Соединительные муфты используют для постоянного соединения соосных валов с одновременной компенсацией их незначительных угловых и радиальных смещений и иногда – с улучшением динамических характеристик привода.

Выбираем зубчатую муфту с разъёмной обоймой (тип I) по ГОСТ 5006—83. Номинальный вращающий момент Mк = 1000 Н*м. Момент инерции = 0,05 кг*м3. Масса не более 6,7 кг.

Определим тормозной момент Mт, Н*м:

, (56)

где Kт = 1,5 – коэффициент запаса торможения, принимаемый в зависимости от режима работы;

Mст.т. – статический крутящий момент на тормозном валу при торможении, с учётом потерь в механизме, способствующих удержанию груза;

кгс*м.

Выбираем колодочный тормоз серии ТКТГ с электрогидравлическим толкателем типа ТГМ-80.

Обозначение тормоза ТКТГ-400 М.

Тормозной момент = 150 дан*м (кгс*м).

Отход колодки = 1,4 мм.

Масса тормоза = 145 кг.

Тип толкателя – ТГМ-80.

Усилие = 80 дан (кгс).

Ход = 50 мм.

5. Расчёт устойчивости крана

Автомобильные краны – являются свободно стоящими, устойчивость которых против опрокидывания обеспечивается только их собственным весом. Кроме веса крана, веса поднимаемого груза и веса грузозахватного приспособления на кран воздействуют различные внешние нагрузки:

- инерционные силы, возникающие в периоды пуска или торможения механизмов крана (грузовая и стреловая лебедки; механизмы поворота крана);

- ветровая нагрузка, воздействующая на груз, корпус крана, стрелу;

- центробежные силы, возникающие при вращении поворотной части крана.

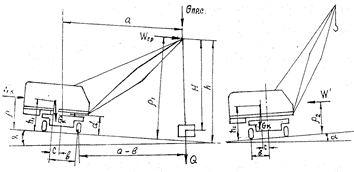

Рис. 12. Схемы расчета грузовой (а) и собственной (б) устойчивости стрелового крана

Величины моментов действующих сил зависят от угла наклона площадки, на которой стоит кран, положения стрелы и груза. Совместное действие всех сил, неблагоприятно влияющих на устойчивость крана, приводят к его опрокидыванию. Поэтому краны проектируют так, чтобы при любых условиях как в рабочем, так и в нерабочем состоянии была обеспечена их устойчивость. В расчетах при определении устойчивости крана различают грузовую и собственную устойчивость. Степень устойчивости крана определяется коэффициентом грузовой устойчивости и коэффициентом собственной устойчивости .

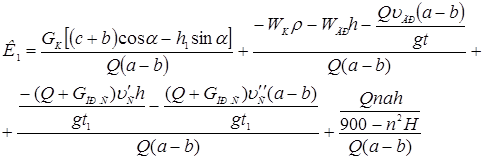

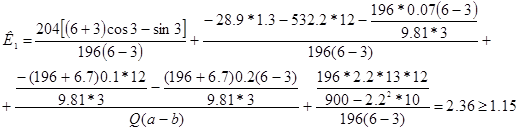

Коэффициент грузовой устойчивости:

(57)

где

через точки опорного контура, м;

c- Расстояние от центра тяжести крана до оси его вращения, м;

H- расстояние от головки стрелы до центра тяжести подвешенного груза при его наинизшем положении, м;

Собственная устойчивость крана проверяется в нерабочем состоянии без груза при установке крана без выносных опор, поэтому угол наклона площадки 3°. При расчете ветровой нагрузки динамическое давление ветра принимается для нерабочего состояния 0,45 кПа.

Коэффициент собственной устойчивости:

(58)

6. Техника безопасности

В этом разделе должны быть освещены вопросы безопасности эксплуатации, характерные для данной машины. Здесь нельзя ограничиваться только общими требованиями, есть правила, касающиеся именно этого класса машин, или же область применения данной машины может «диктовать» свои условия ее безопасной эксплуатации.

Грузоподъемные машины предназначены для перемещения различных грузов по сложной пространственной траектории и относятся к оборудованию повышенной опасности.

Части грузоподъёмных кранов, которые в процессе эксплуатации могут явиться источником опасности для работающих, находящихся на кране или в зоне его действия, а также представляющих опасность при транспортировании крана, окрашивают чередующимися полосами жёлтого и чёрного цветов. Допускается предупреждающая окраска частей стреловых самоходных кранов, перемещающихся по автомобильным дорогам, выполнять в виде полос белого и красного цветов. Полосы одинаковой ширины размером 30 . 150 мм наносят под углом 45 .60°.

Предупреждающей окраской покрывают: корпус крюковой подвески; жёсткие грузозахватные органы; головку стрелы на длине 40 .200 см (кроме стрел башенных кранов); части подвижного противовеса, расположенные на высоте до 2 метров от уровня стоянки крана или площадки, на которой могут находиться люди; элементы поворотной платформы, выступающие за габариты неповоротной части, расположенные на высоте до 2 метров от уровня стоянки края или площадки, на которой могут находиться люди; боковые части, выступающие за боковую часть крана стрелового типа, перемещающегося по наземному пути; выносные опоры; кабину и внешние элементы ходовой части кранов мостового типа.
