Вывод: наиболее нагруженным является средний ригель, расположенный по оси «6».

Теперь выполним подбор армирования в элементах плиты перекрытия по обоим вариантам. Для сборного достаточно принять типовые круглопустотные плиты шириной 1800мм и тавровые ригели высотой сечения 450мм. Для этих элементов также выпишем расход материалов.

Принимаем следующие ригели:

- для среднего ригеля с опиранием плит на обе полки принимаем марку РДП 6.68 – 80 А800 с расходом бетона 1,12м3 и напрягаемой арматуры – 81,93 кг

- для пристенного ригеля с опиранием плит на одно полку принимаем марку РОП 6.68 – 80 А800 с расходом бетона 1,01м3 и напрягаемой арматуры – 81,93 кг

Принимаем многопустотную плиту перекрытия марки ПК 68.18-10 А800 с расходом бетона 1,28м3 и напрягаемой арматуры – 42 кг

Общий расход бетона на ячейку перекрытия составляет:

- тяжёлого бетона класса В30: 7,25 м3;

- напрягаемой арматуры класса А800: 338,86 кг.

Теперь подберём арматуру в плите перекрытия средствами ПК Лира в подпрограмме Лир-Арм.

а)

б)

в)

г)

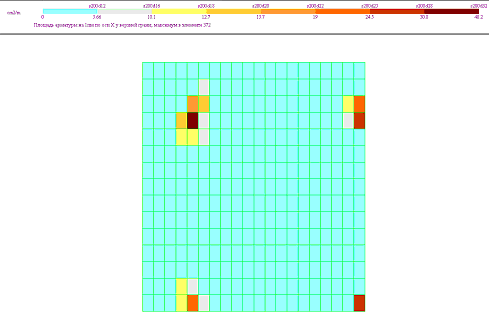

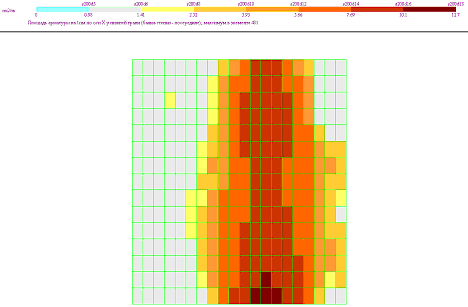

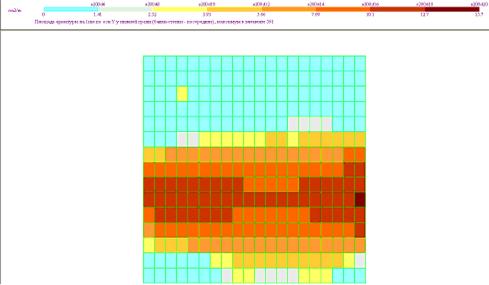

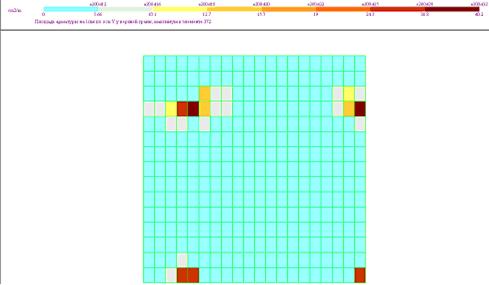

Рисунок 9. Армирование плиты перекрытия первого этажа

Согласно расчётам плиту армируем симметрично - верхней и нижней сплошной сеткой с шагом ячейки 200 мм из арматурными стержней Ø18мм. Дополнительно укладываем верхние сетки над колоннами с шагом ячейки 200 мм из арматурных стержней Ø16мм.

Рассчитаем расход материалов на плиту перекрытия в монолитном варианте исполнения:

- расход тяжёлого бетона класса В20 составляет 9,216м3;

- расход арматуры класса А400 627 кг.

ВЫВОДЫ

Проведён анализ НДС фрагмента плиты перекрытия первого этажа Детского сада для двух вариантов: сборного по серии 1.020-1/87 и монолитного с плоским безбалочным перекрытием.

Расчёты показывают, что первый вариант по расходу стали и бетона является более экономичным:

Общий расход бетона на ячейку перекрытия составляет:

а) по сборному варианту

- тяжёлого бетона класса В30: 7,25 м3;

- напрягаемой арматуры класса А800: 338,86 кг.

Б) по монолитному варианту

- расход тяжёлого бетона класса В20 составляет 9,216м3;

- расход арматуры класса А400 627 кг.

Литература

1. СНиП 2.01.07-85* «Нагрузки и воздействия», Госстрой России. - М:ГУП ЦПП 2002 г.-44с.

2. СНиП 2.03.01-84*. Бетонные и железобетонные конструкции/ Госсторойиздат СССР - М.: ЦИТП Госстроя СССР, 1989 г.

3. Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры (к СП 52-101-2003). ЦНИИПромзданий, НИИЖБ.- М.: ОАО «ЦНИИПромзданий, 2005. – 214 с.
