Пояснения к таблице 2. Поз. 1÷4 относятся к сборному варианту перекрытия, а поз. 5÷8 – к монолитному. Причём:

Поз. 1, 4 – соответствует конечному элементу, в котором возникает максимальный Mx в пролёте; Поз. 2, 6 – соответствует конечному элементу, в котором возникает максимальный Mx на какой-либо из опор; Поз. 3, 5 – соответствует конечному элементу, в котором возникает максимальный My в пролёте; Поз. 4, 8 – соответствует конечному элементу, в котором возникает максимальный My на какой-либо из опор.

Черточка в таблице означает, что данная величина для рассматриваемого конечного элемента не определялась, так как её значение для всей совокупности конечных элементов, принадлежащих какой-либо пролётной или надколонной полосы, не является максимальным.

Вывод:

- наиболее нагруженный пролётный участок для сборного варианта плиты перекрытия расположен в по оси «А» (между осями «5» и «6»), а наиболее нагруженная опора расположена по сои 6/А';

- наиболее нагруженный пролётный участок для монолитного варианта плиты перекрытия расположен в по оси «6» (между осями «А» и «Б»), а наиболее нагруженная опора расположена по сои 5/А'.

Теперь приведем значение усилий в сборных ригелях по первому варианту и также выполним их анализ.

а)

б)

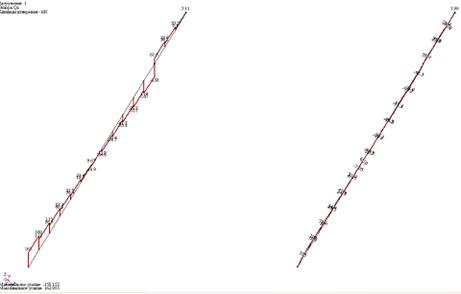

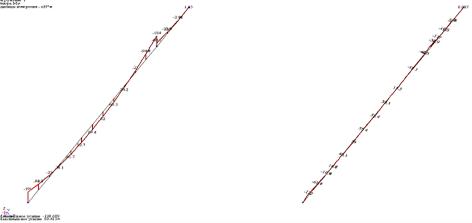

Рисунок 8. Эпюры а) изгибающих моментов и б) перезывающих сил в сборных ригелях плиты перекрытия при действии постоянных нагрузок Загружения-1

Видно, что наиболее нагруженный является средний ригель, расположенный по сои «5». Выпишем для него таблицу РСУ.

Таблица 3 – РСУ для среднего ригеля сборного варианта перекрытия, расположенного по оси «6»
