Коэффициент, учитывающий влияние длительности действия нагрузки:

(6.2)

учитывая, что , получаем формулу

Выражение для критической силы имеет вид:

(6.3)

где (6.4)

(6.5)

задаемся

К расчету примем

Коэффициент, учитывающий влияние прогиба на значение эксцентриситета продольной силы:

(6.6)

Расстояние от направления действия или до тяжести сечения сжатой арматуры:

При условии, что Аs=As’, высота сжатой зоны

(6.7)

Относительная высота сжатой зоны .

Граничное значение относительной высоты сжатой зоны бетона

(6.8)

где

учитывая, коэффициент 0,85 .

В случае .

(6.9)

Площадь арматуры назначаем не конструктивно.

Принимаем 3Ø36 АIII c As=30,52 см2.

6.2 Проверка прочности сечений, наклонных к продольной оси колонн

При поперечной силе и при продольной силе и при особом коэффициенте условия работы для многоэтажных зданий.

Коэффициент, учитывающий благоприятное влияние продольной сжимающей силы на прочность наклонного сечения: (6.10)

, следовательно, в расчете учитывается только .

При для тяжелого бетона находим:

(6.11)

При поперечная арматура не требуется по расчету. Принимаем из условий свариваемости Ø8 АIII с шагом 100мм и 200мм.

Находим (6.12)

где

Тогда при

(213,35-183,71)=29,64 кН<110,224 кН и конструктивно заданном максимально допустимом шаге поперечных стержней S, площадь сечения хомутов находят по формуле:

Принимаем для Ø36АIII поперечную арматуру из условий свариваемости Ø8AIII

Тогда

Было принято Ø8AIII, и так как в сечении 4 стержня Ø8AIII, то

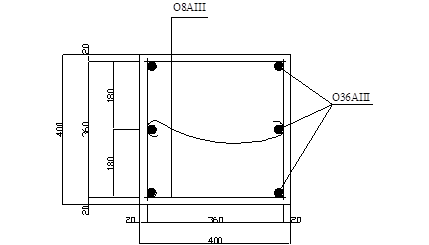

Рисунок 6.1-Сечение колонны

Проверка общей устойчивости здания

- устойчивость обеспечивается,

где п- количество этажей.

Определим прогиб здания

Находим эквивалентную силу Р:

=>

- для каркасных ж/б зданий с ограждающими конструкциями из кирпича, опирающимися поэтажно.

7 Антисейсмические мероприятия

Лестничные клетки в торцах здания воспринимают горизонтальную сейсмическую нагрузку, а так же диафрагма жесткости по середине здания толщиной 160мм, железобетонная, жестко связанная с колоннами (см. чертеж).

Жесткие узлы железобетонного каркаса здания усилены применением сварных сеток и замкнутых хомутов. На стыке колонн, применяющиеся к жестким узлам рамы на расстоянии, равном полуторной высоты сечения колонн, армируются поперечной арматурой (хомутами) с шагом не более 100 мм, а для рамных систем с несущими диафрагмами - не реже чем через 200мм.

Жесткость здания в поперечном направлении обеспечивается рамами (колонны и монолитная плита), лестничными клетками в торцах здания и диафрагмой жесткости в середине здания.

В продольном направлении жесткость обеспечивается продольными рамами (колонны и монолитная плита).

В соответствии с рекомендациями СНиП диафрагма жесткости и лестничные клетки расположены симметрично относительно центра здания.
