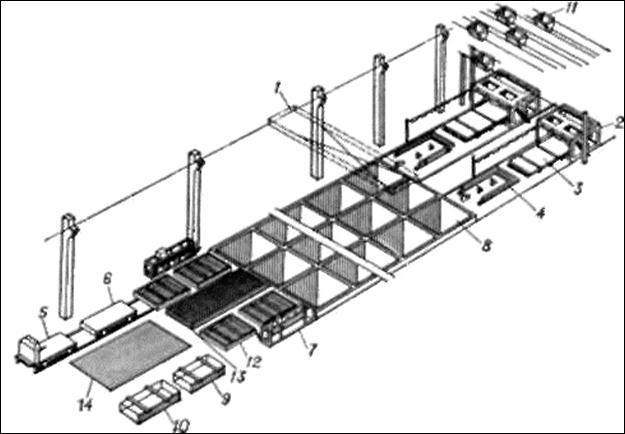

Рис. 2. Технологическая схема агрегатно-поточного производства панелей покрытий 3 х 6 м с двумя формовочными постами:

1 — мостовой кран; 2 — бетоноукладчик; 3 — виброплощадка; 4 — формоукладчик; 5 — самоходная тележка для вывоза готовых изделий; 6 — тележка-прицеп; 7 — установка для электротермического натяжения стержней; 8 — камеры пропаривания; 9 — стенд для контроля и ремонта изделий; 10 — стенд для сборки утеплённых панелей; 11 — раздаточный бункер; 12 — формы; 13 — сварные арматурные сетки; 14 — площадка складирования готовой продукции.

4. Контроль качества продукции на заводах сборного железобетона.

Для обеспечения надежности железобетонных изделий и конструкций на заводах сборного железобетона качество поступаемого в производство сырья и выпускаемых изделий контролируют выборочной проверкой по методике, определенной ГОСТами или техническими условиями.

Качество готовой продукции определяют испытанием контрольных и выборочных образцов из отпускаемой партии.

Современные методы контроля производства бетона базируются на определении в конструкциях или образцах физико-механических характеристик, связанных с прочностью корреляционными зависимостями. В строительстве применяют следующие методы контроля:

— метод пластических деформаций (в поверхность бетона вдавливают шарик, диск или штамп и оценивают прочность бетона по размерам образуемого отпечатка);

— метод малообъемного разрушения структуры бетона (из бетона вырывают анкер или разжимной конус и оценивают прочность бетона по величине этого усилия);

— метод упругого отскока (прочность бетона определяют по величине упругой деформации - высоте или углу отскока ударника).

На заводах сборного железобетона применяют метод ультразвукового и радиометрического контроля оценки качества бетона в готовых изделиях.

Для испытания прочности бетона методом пластических деформаций используют ударные молотки с эталонным стержнем, ударные молотки с заданной массой и энергией удара и гидравлические штампы.

Для испытания прочности бетона методом упругого отскока применяют молотки - склерометры с разной ударной энергией.

При ультразвуковых испытаниях о прочности бетона судят по косвенной характеристике - скорости прохождения через бетон продольной звуковой волны. Испытания проводят ультразвуковыми приборами типа УКБ-2, ДУК-20, ИПА, "Бетон-транзистор" и др.

Зависимости между прочностью бетона при сжатии и показателями, определяемыми указанными приборами, устанавливают опытным путем для каждого состава бетона.

Точность оценки прочности бетона в конструкциях можно повысить одновременным измерением нескольких физико-механических характеристик. В нашей стране нашел применение комплексный метод, предложенный И. В. Вольфом. Прочность бетона определяется по двум показателям:

—разрушающей силе (вырывному усилию), характеризующей сопротивление бетона совместному воздействию растягивающих и скалывающих напряжений при вырыве из бетона специальных анкерных стержней или разжимного конуса, которые устанавливают и закрепляют в шпуре, пробуренном в готовой конструкции, или заделывают в бетоне при их изготовлении;

—среднему диаметру отпечатка, характеризующего твердость бетона.

Испытания проводят портативным прибором - гидравлическим пресс-насосом ГПНВ-5. Точность оценки прочности бетона составляет ±10%. Прибор ГПНВ-5 применяют для определения прочности бетона в сборных и монолитных бетонных и железобетонных конструкциях и сооружениях, изготовленных как из обычных, так и легких конструктивных бетонов на искусственных пористых заполнителях. Комплексный метод контроля качества бетона некоторых видов изделий и возведенных монолитных сооружений достаточно точно отражает фактическую прочность бетона.

5. ОХРАНА ТРУДА.

Настоящая Типовая инструкция разработана с учетом законодательных и нормативно - правовых актов Российской Федерации, содержащих нормы и правила охраны труда, и предназначена для работников строительства, промышленности строительных материалов и жилищно-коммунального хозяйства при выполнении ими работ согласно имеющейся профессии и квалификации (далее - работников).

Общие требования безопасности

1. При выполнении работ по новой технологии, а также применении новых материалов, конструкций, машин, оборудования и технологической оснастки, для которых требования безопасного производства работ не предусмотрены инструкциями по охране труда, работники обязаны выполнять рекомендации по охране труда, разработанные компетентными организациями в установленном порядке.

2. В процессе повседневной производственной деятельности работники обязаны сотрудничать с работодателями в целях обеспечения совместных действий по защите работников и других лиц от опасных и вредных производственных факторов, в том числе:

защиты работников от падения с высоты;

защиты работников и других лиц от падения предметов с высоты;

обеспечения электробезопасности;

обеспечения пожаровзрывобезопасности;

обеспечения безопасности дорожного движения;

защиты работников и других лиц от воздействия движущихся машин и механизмов;

защиты работников и других лиц от воздействия вредных веществ, шума и вибрации;

3. В случаях обнаружения на строительной площадке, в производственных цехах, на участках, рабочих местах нарушений требований безопасности работ, которые не могут быть устранены собственными силами, и возникновения угрозы личной безопасности или здоровью работники должны обратиться к руководителю работ. При непринятии этим лицом своевременно мер безопасности работники имеют право приостановить работы и покинуть опасную зону.

4. Работники, имеющие профессиональные навыки и не имеющие противопоказаний по возрасту или полу согласно имеющейся профессии, перед допуском к работе должны пройти:

медицинское освидетельствование для признания годными к выполнению работ в порядке, установленном Минздравом России;

обучение и проверку знаний безопасных методов работ, подтверждаемых соответствующим удостоверением;

вводный инструктаж по охране труда;

первичный инструктаж на рабочем месте.

5. Находясь на территории строительной площадки, в производственных и бытовых помещениях, на участках работ и рабочих местах, работники обязаны выполнять правила внутреннего трудового распорядка, относящиеся к охране труда, принятые в данной организации. Допуск посторонних лиц, а также распитие спиртных напитков в указанных местах запрещаются.

6. Работники должны выполнять работы согласно имеющейся квалификации. При недостаточной квалификации работники должны пройти стажировку под руководством более опытного работника, назначенного приказом по организации.

7. Работники обязаны поддерживать порядок на рабочем месте в процессе выполнения работ, очищать его от мусора, снега, наледи, не допускать нарушений правил складирования материалов и конструкций, а также перегрузки средств подмащивания и целостности ограждающих и защитных устройств.
