Cг – годовые затраты на прямое восстановление стоимости крана (в % от инвентарной стоимости крана);

Tмаш.см. – из ведомости расчётов;

Tг.см. – нормативное число смен работы крана в году;

Cэ – стоимость эксплуатационных расходов, включающих затраты на ремонт, смену оснастки, энергоресурсов и заработной платы машиниста.

Принимаем кран БК –151, т.к. он обеспечивает наименьшую себестоимость работ.

Расчет строповочных устройств.

Железобетонные колонны поднимают и переводят в вертикальное положение способом поворота, при котором кран перемещаясь вдоль колонны поворачивает ее вокруг нижнего ребра башмака с помощью поднимающегося вертикально крюка; башмак удерживают от смещения расчалками; для выверки и временного закрепления используют железобетонные клинья, которые могут оставаться замоноличенными в фундаменте; вертикальность колонны определяют с помощью 2 нивелиров.

Колонны монтируют с помощью одноветвевого стропа:

Монтаж железобетонных ригелей.

Ригели стропуют двухветвевым стропом. При установке их приходится заводить между другими конструкциями. Чтобы избежать ударов об эти конструкции, их при подъеме удерживают от разворота оттяжками. Ригели в здании с полным каркасом устанавливают на консоли колонн. Установленные на консоли колонн ригели после выверки закрепляют электроприхваткой.

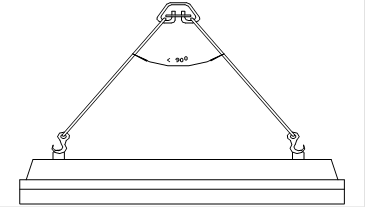

Ригели монтируют двухветвевым стропом:

Монтаж плит перекрытия.

Плиты перекрытия монтируют, только монтаж осуществляется четырехветвевым стропом, так как размеры плит перекрытия 1.5 х 6 м.

Подбираем двухветьевой строп для строповки железобетонного ригеля, как для самого тяжёлого элемента.

Определяем натяжение в одной ветви стропа:

S = P/m×cosa, где

P - расчетное усилие, приложенное к стропу, кгс(при этом коэффициент перегрузки и динамические воздействия не учитываются;

m – общее количество ветвей стропа;

a - угол между направлением расчётного усилия и ветвью стропа.

S = 3600/2×cos 450 = 2545.97 кгс.

Определяем разрывное усилие в ветви стропа:

R=S×kз , где

kз - коэффициент запаса прочности для стропа, определяемый по приложению 7 в зависимости от типа стропа.

R=2445.97×5 = 12729.85 кгс.

По найденному разрывному усилию, пользуясь табл. ГОСТ 7668-69 приложения 8, выбираем канат и определяем его технические данные: массу строповочного устройства, разрывное усилие, временное сопротивление разрыву и диаметр.

Тип каната: ЛК – РО (6´36 + 1 о.с.) по ГОСТ 7668-69

Разрывное усилие, кгс 14650.

Маркировочная группа по временному сопротивлению разрыва, кгс/мм2 170.

Диаметр каната, мм 16.5.

Масса 1000 м каната, кг 1040.

Привязка крана.

Привязка крана к строительной площадке и объекту должна осуществляться, соответствуя условиям и требованиям строительной площадки. Сама площадка разбивается на три основные зоны:

1- монтажная зона, находящаяся на расстоянии 5 м от грани здания;

2- рабочая зона крана, равная максимальному рабочему вылету стрелы, т. е. 30 м от оси движения крана;

3- зона возможного перемещения габарита груза, равная ½ Lэл-та + 7 м + Lc = 6 +7 + 30 = 43 м.

Разработка графика производства работ.

График производства работ является важнейшим документом ПОС, регламентирующим продолжительность, очередность и взаимоувязку основных, а также сопутствующих и вспомогательных работ.

Календарный план – это проектно-технический документ, который определяет последовательность, интенсивность и продолжительность производства работ, их взаимоувязку, а также потребность в материальных, технических, трудовых, финансовых и других ресурсах, используемых в строительстве.

При выполнении графика производства работ определяются:

- состав бригад;

- продолжительность выполнения работ;

- процент перевыполнения работ;

- увязка между монтажными и сопутствующими работами;
