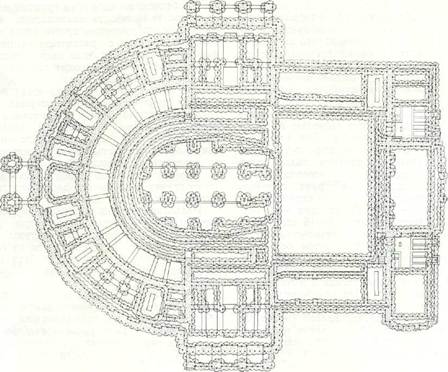

Число инъекционных точек 2300. Общий по­гонаж забивки шгьекторов 22 тыс. м. Закачено раствора 5400 мэ. Израсходовано силикат-глыбы {разварка псоизволилась на месте) 1200 т.

Объем закрепленного грунта—15 436 м3. Контроль результатов работ показал монолит­ность закрепления и его кубиковую проч­ность, равную 15—25 кгс/см2. Наблюдения, проводимые параллельно работам по силика­тизации, показали затухание осадок в процес­се работ, а по окончании работ полное их прекращение.

Гниение в насыпных грунтах органических примесей — одна из распространенных при­чин, вызывающих неравномерные осадки фун­даментов. Это в значительной степени объяс­няется тем, что памятники архитектуры чаще всего строились в сложившихся частях горо­да, где уже имелся значительный культурный слой.

Здание Потешного дворца в Московском Кремле подвергалось, например, незатухаю­щим осадкам в течение почти 300 лет. За это время они составили около 1 м. Причина — наличие в основании здания мощного слоя (10—11 м) насыпного грунта с большим со­держанием органических примесей, так как площадка, на которой был сооружен дворец, расположена рядом с царскими конюшнями. Неравномерное распределение органических веществ привело к неравномерным осадкам отдельных частей здания. В состав насыпных грунтов здесь входят пески, супеси, суглинки и перегной. Проектом усиления основания дворца предусмотрено химическое закрепле­ние грунтов, слагающих насыпную толщу. В результате проведения лабораторных работ на грунтах из основания здания в качестве закрепляющего раствора был рекомендован щелочной силиказоль следующего состава: силикат натрия с удельным весом 1,3 г/см3 (3,5 объема) + кремнефтористоводородная кислота с удельным весом 1,1 г/см3 (1 объем) со временем гелеобразования при температу­ре 14°С30—35 мин.

Предложенная рецептура была проверена в натурных условиях на одном из участков Потешного дворца путем инъекции закреп­ляющего раствора в грунт. Опытные работы, проводимые трестом Гидроспецстрой и Инсти­тутом оснований, предусматривали закрепление всех грунтов, залегающих ниже бетонного по­ла до глубины 7 м. Инъекция раствора в грунт осуществлялась через инъекторы, забитые в четырех точках, три из которых располага­лись по треугольнику на расстоянии 120 см друг от друга, четвертая—контрольная—внут­ри треугольника. Учитывая неравномерное за­крепление грунтов, инъекция раствора в грунт производилась короткими полуметровыми заходками. В каждую заходку нагнеталось до 150 л силиказоля со средним расходом 2—3 л/мин. При этом давление на насосе не превы­шало 2,5 атм. Результаты вскрытия шурфа се­чением 1,5×1,5 м и глубиной 5 м показали, что грунт по всей глубине имел прочное закрепле­ние. Предел прочности при сжатии отобран­ных образцов составил; для песков 15— 20 кгс/см2, для супесей с большим содержа­нием перегноя 10—15 кгс/см2, для перегноя от 5 до 2,5 кгс/см2.

В 1970 г. в Московском Кремле проводи­лись работы по закреплению грунта в осно­вании церкви Св. Лазаря, для чего был при­менен новый способ закрепления — газовая силикатизация. Закреплено 100 м3 насыпного грунта. Результаты закрепления оказались положительными: прочность закрепления со­ставила 10—20 кгс/см2.

При строительстве многих зданий, особен­но соборов, осуществлялась забивка коротких деревянных свай длиной около 1 м. Это поз­воляло уплотнить грунт на дне траншеи, за­тем засыпать ее камнем и залить известковым раствором. При строительстве Успенского со­бора в Москве в 1475—1479 гг. на мелких песках без перегноя архит. А. Фиорованти под всеми стенами забил деревянные сваи дли­ной 0,5 саж. Прошло 150 лет, сваи сгнили и стены получили значительные неравномерные осадки. При предварительных работах по закреплению грунтов в основании Успенского собора и расположенной рядом церкви Ризположения исследователи столкнулись с труд­ностями при инъекции закрепляющих раство­ров. Дело в том, что технология забивки инъекторов и закачки растворов, существующая до настоящего времени, пригодна при верти­кальном или наклонном положении вводи­мых в грунт инъекторов и для грунтов с сравнительно большой проницаемостью. В прак­тике химического закрепления все чаще при­ходится сталкиваться в малопроницаемыми грунтами и с условиями производства работ, когда вертикальная или наклонная забивка инъекторов по ряду причин невозможна. Именно такие условия и выявились на указан­ных объектах. В связи с этим была предло­жена схема горизонтального задавливания инъекторов в грунт, в основу которой заложен принцип продавливания труб при прокладке ряда трубопроводов и использование инъекто­ров с манжетным устройством.

Работа по новой схеме сводится к следую­щему : отрывается шурф, в котором одна из стен крепится целиком, другая (ближняя к фундаменту) имеет несплошное крепление, так как через нее ведутся работы по задавливанию инъекторов. У стенки со сплошным креплением устанавливается верти­кальная металлическая плита размером 1,5× ×1>5м, толщиной 2—З см для упора задавливающего механизма, который устанавлива­ется в шурфе. Один конец механизма закреп­лен на оси и упирается в металлическую пли­ту. Механизм может свободно разворачивать­ся под различным углом к оси (в одной пло­скости), благодаря чему можно получать ве­ерообразное расположение инъекторов в грун­те. Механизм может устанавливаться на лю­бую высоту, создавая таким образом массив закрепленного грунта любых габаритов. Инъектор для горизонтального задавливания изго­тавливается из металлических толстостенных труб диаметром 56—70 мм и собирается из секций длиной от 1 до 1,5 м. По длине инъектора через каждые 33 или 50 см просверлены по 4 отверстия диаметром 6—8 мм, закры­вающиеся манжетами из эластичного матери­ала.

Во многих зданиях, построенных 100 и бо­лее лет назад, фундаменты укладывались на лежни. Так, в Ленинграде при строительстве Московского вокзала в 1850-е гг. с целью перераспределения нагрузки на основание под фундаментами были положены лежни диамет­ром 20—25 см. Долгое время они находились ниже уровня грунтовых вод. В связи с устрой­ством тоннелей метро уровень грунтовых вод понизился, лежни оказались в зоне перемен­ной влажности и начали гнить. На стенах одно­го из залов вокзала в результате начавшейся осадки появились трещины. Непосредственно под фундаментом здания отсыпана песчаная подушка (1 м) из среднезернистого песка с коэффициентом фильтрации 10—15 м/сут; далее идет насыпной слой грунтов, состоящий из песка с примесью шлаков, битого кирпича и строительного мусора (1—2 м); ниже пылеватые пески (0,8—2 м) с коэффициентом фильтрации 0,2—0,7 м/сут; их подстилают слоистые суглинки.

Для прекращения деформации здания бы­ла предложена антисептическая обработка лежней раствором фтористого натрия с после­дующей их консервацией путем закрепления окружающего песчаного грунта карбамидной смолой. Смолизацией достигалось также уп­рочнение основания в тех местах, где лежни успели разрушиться. Кроме того, смола ввиду наличия в ее составе свободного формальде­гида, в свою очередь, обладает антисептичес­кими свойствами, что также способствует сохранению лежней. Поскольку основная цель работ — омоноличивание деревянных лежней, зона закрепления распространялась лишь на глубину до 1 м. Закачка растворов в грунт производилась в две заходки с помощью инъекторов, забитых с одной внутренней стороны стены под углом 45—60° на расстоянии 1,1 м друг от друга. Вначале в зону рас­положения лежней нагнетался 3%-ный ра­створ фтористого натрия. Через 3—4 суток про­изводилась закачка раствора соляной кисло­ты для предварительной обработки грунта, а затем закрепляющего раствора — смеси кар­бамидной смолы и соляной кислоты.
