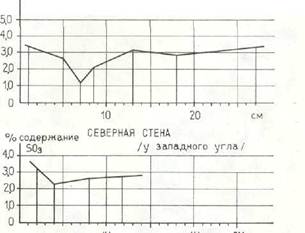

ЗАПАДНАЯ СТЕНА

% содержание

S0э

/у гробницы Воронцова/

По прямым расчетам, без учета солей влаж­ность воздуха не достигала еще точки росы. При исследовании климата Дмитриевского собора во Владимире нами было, в частности, установлено, что наличие в камнях кладки хлористых солей (NаС1) снижало порог кон­денсации воздуха. Например, при температуре воздуха +1°С — на 0,64 мм рт. ст., что соответствовало началу выпадения конденсата при 87% влажности воздуха, а при +9°С — на 0,95 мм рт. ст., что соответствует примерно от­носительной влажности воздуха 89 %. Еще силь­нее влияют СаС12-6Н2О, снижающие, например, давление при +10°С на 1,30 мм рт. ст., что вы­зывает выпадение конденсата при 86% влаж­ности воздуха. При тех же условиях наличие солей МgSО4·6Н2О снижает давление на 0,83 мм рт. ст., а NаSО4·10Н2О на 0,97 мм рт. ст. Дж. Массари наблюдал в церквах Ве­неции на поверхности мрамора, имевшего зна­чительную засоленность, выпадение конденса­та уже при 76% относительной влажности воздуха.

Поднятие влаги из грунта может само по себе иметь три причины. При высоком стоянии грунтовых вод, например, в пределах обычной 2—2,5 м глубины фундаментов обеспечено под­нятие воды по капиллярам кладки. Древние строители знали это. Поэтому в болотистых районах севера, где до грунтовых вод иногда не было и метра, они часто применяли для фундаментов валунную безрастворную наброску, т. е. кладку, не дававшую никакого ка­пиллярного поднятия влаги из грунта. В более южных районах в качестве связующего для кладки фундаментов применялась глина, не всегда дошедшая до нашего времени в хоро­шем состоянии. Второй источник поступления влаги из грунта — вода, скапливающаяся в верхних слоях от выпадающих дождей и таю­щего снега, так называемая «верховодка». При наросшем культурном слое она непосред­ственно подходит к кладке стен. В древних памятниках этот вид увлажнения встре­чается очень часто, особенно при ску­ченном расположении зданий, высоком куль­турном слое, отсутствии должной отмостки и задерживающей сток растительности. Мно­гое зависит от наслоений грунта, от расположения водоупорных слоев. Может случиться, что и широкая отмостка во­круг здания не будет иметь эффекта и потре­буется устройство дренажной системы. Приме­ром может служить мавзолей Гур-Эмир в Са­марканде. Двор вокруг мавзолея вымощен плитами, но это, однако, не спасает цоколь памятника от увлажнения верховодкой и ливнями. Вода проникает также под настил через швы и оставленные открытыми участки для клумб.

Третьим источником влаги, поступающей к фундаментам из грунта, следует назвать водя­ные пары, двигающиеся из толщи грунта вверх к охлажденным слоям земли. Это происходит под влиянием разницы парциаль­ного давления водяных паров при различной температуре. В глубине при температуре око­ло +5°С давление насыщенного пара составит 6,54 мм рт. ст., а на поверхности земли зимой у промерзшего грунта или фундамента при минусовой температуре (—5°С) — всего 3,01 мм рт. ст. Поднимающийся пар охлаж­дается, конденсируется и частично превра­щается в лед, который весной оттаивает, увлажняя грунт и кладку. Этот эффект изве­стен в агротехнике и до некоторой степени способствует сохранению деревьев, окольцо­ванных асфальтом на улицах большого города. Интенсивность увлажнения путем диффузии зависит от степени влажности залегающего внизу грунта, а главным образом от степени паропроницаемости его непосредственно под фундаментом здания. В противоположность верховодке накопление влаги будет более ин­тенсивным при отсутствии глинистых просло­ек, при песчаном зернистом грунте. Кроме того, как это ни парадоксально звучит, посто­янная уборка снега вокруг памятника охлаж­дает грунт и способствует более интенсивному притоку диффузионной влаги к верхним слоям грунта под отмосткой и фундаменту здания.

Атмосферная влага, особенно при ливневых дождях, сама по себе оказывает постепенное, хотя и медленное, разрушающее влияние на кладку. Увлажнение конструкций любым путем, с последующим замораживани­ем, также нарушает поверхностные структуры камня, а иногда приводит и к растрескиванию его, особенно когда внутри каменных конст­рукций находится железная арматура (в этом случае растрескивание происходит из-за кор­розирующего металла).

Одним из наиболее активных разрушаю­щих агентов при увлажнении кладки являют­ся минеральные соли. Источники засоления кладки весьма многообразны. Соли могут на­ходиться в строительных материалах здания, поступать в результате подсоса минерализо­ванных грунтовых вод; из атмосферы часто заносятся сернистые соединения от дыма и копоти котельных. Источником засоления яв­ляются также материалы, используемые в ре­ставрации и при ремонтах: известь, камень, цемент, антисептики. Суть разрушения солями заключается в том, что вследствие капиллярно­го движения влаги создается приток минерали­зованной воды из толщи камня к поверхности кладки. В результате испарения воды проис­ходит обогащение поверхностных слоев камня солями и при их кристаллизации начинается разрушение кладки. Особенно интенсивное разрушение возникает в местах, не подвержен­ных естественному промыванию дождевой водой или систематически не очищаемых. На процесс разрушения сильное влияние может оказывать состав солей. Сульфаты натрия или магния, например, связывают при кристалли­зации значительное количество воды в кристаллогидрат. Образующиеся при этом кристаллы большой величины способствуют превращению поверхностных слоев камня в мучнистую осыпь, а при наличии настенной живописи вызывает отрыв и разрушения левкасного слоя с фреской. При этом следует учитывать, что основная борьба с выходом со­лей к поверхности кладки — это устойчивое и постепенное снижение влажности кладки. Чем быстрее влага испаряется с поверхности кам­ня, тем скорее он будет разрушаться, тем глубже пойдет процесс разрушения, конечно при прочих равных условиях —засолении камня, степени влажности и температуры. Следовательно, повышенная вентиляция па­мятника снаружи и внутри может способство­вать более быстрому разрушению белого камня или кирпича, насыщенного сернокис­лыми солями. Это, на первый взгляд, пара­доксальное положение подтверждается иссле­дованиями лаборатории ВПНРК, проводивши­мися в основном на Дмитриевском соборе во Владимире в 1969—1971 гг.
