Po = 136,83-27,25 = 109,58 кПа.

Расчет эпюры дополнительных напряжений szр сводим в таблицу 7.3.

Таблица 7.3- Расчет эпюры дополнительных напряжений szр

Наименование грунта

h=xb/2,м

x=2h/b

a

szр

0,2 szq,кПа

1

2

3

4

5

6

Песок пылеватый

0

0,4

0,8

0

0,4

0,8

1

0,977

0,881

109,6

107,1

96,6

8,25

Супесь тугопластич.

1,2

1,6

2,0

2,4

2,8

3,2

1,2

1,6

2,0

2,4

2,8

3,2

0,755

0,642

0,550

0,477

0,420

0,374

82,7

70,4

60,3

52,3

46,0

40,9

17,93

Песок мелкий

3,6

4,0

4,4

4,8

5,2

5,6

3,6

4,0

4,4

4,8

5,2

5,6

0,337

0,306

0,280

0,258

0,239

0,223

36,9

33,5

30,7

28,3

26,2

24,4

22,63

Глина полутвердая

6,0

6,0

0,208

22,8

30,47

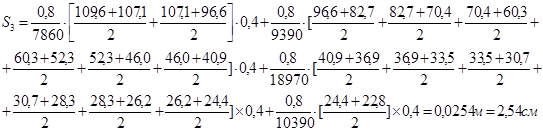

3) Окончательная величина осадки рассчитывается по формуле 7.7.

4) Сравниваем значение величины осадки с предельным. По приложению 4 [3] предельное значение осадки равно 8 см, что больше полученного значения 2,54 см, следовательно площадь фундамента и глубина заложения подобраны верно.

Рисунок 7.3 – Осадка в сечении 3-3

Вывод: В результате расчета фундаментов по второй группе в выбранных сечениях допустимая деформация больше, чем полученные расчётные значения.

7.4 Расчет затухания осадки во времени для сечения 1-1

Т.к. двухсторонняя фильтрация используем случай 0-1.

Расчет ведут методом эквивалентного слоя при слоистой толще грунтов в следующей последовательности:

1) Полную стабилизированную осадку определяем по формуле

, (7.11)

где hэ - мощность эквивалентного слоя, м;

mvm – средний коэффициент относительной сжимаемости грунта, МПа-1;

2) определяют мощность эквивалентного слоя по формуле

hэ = Awmb, (7.12)

где Awm – коэффициент эквивалентного слоя, зависящий от коэффициента Пуассона, формы подошвы, жесткости фундамента принимаемый по табл. 6.10 ,

Awm=2,4 (для пылевато-глинистых грунтов);

hэ = 2,4 × 2 = 4,8м

Н = 2 hэ = 2 ×4,8 = 9,6 м

Рисунок 7.4

3) определяют средний относительный коэффициент сжимаемости по формуле:

, (7.13)

где hi – толщина i-го слоя грунта, м;

mni – коэффициент относительной сжимаемости i-го слоя, МПа-1;

zi – расстояние от середины слоя i-го слоя до глубины 2hэ, м.

4) По формуле (7.11.) найдем осадку

5) Определяют коэффициент консолидации по формуле

, (7.14)

где gw – удельный вес воды, кН/м3;

Кфт – средний коэффициент фильтрации, определяемый по формуле

, (7.15)

где Н – мощность сжимаемой толщи, м;

kфi - коэффициент фильтрации i-го слоя грунта, см/год.

,

6) Вычислим время, необходимое для уплотнения грунта до заданной степени по формуле

(7.16)

год = 0,23N суток = 5,52N ч

Задаемся значениями U по таблице V.4[14], значения N для трапецеидального распределения уплотняющих давлений определяют по формуле

(7.17)

где I- величина интерполяционных коэффициентов по таблице V.5.

Данные сводим в таблицу 7.4.

Таблица 7.4

U

N

t = NT

St = SU

0,10

0,20

0,30

0,40

0,50

0,60

0,70

0,80

0,90

0,06

0,15

0,27

0,42

0,6

0,82

1,1

1,5

2,2

0,014

0,035

0,06

0,097

0,138

0,189

0,253

0,345

0,506

0,05

0,1

0,15

0,2

0,25

0,3

0,35

0,4

0,45

7.5 Расчет затухания осадки во времени для сечения 2-2

Расчет ведут методом эквивалентного слоя при слоистой толще грунтов в следующей последовательности:

1) определяют мощность эквивалентного слоя по формуле(7.12.)

hэ = 2,4×1,4 = 3,36 м

Н = 2 hэ = 2 × 3,36 = 6,72 м

Рисунок 7.5

2) Определяют средний относительный коэффициент сжимаемости по формуле(7.13.)

3) По формуле (7.11.) найдем осадку

4) Находим средний коэффициент фильтрации по формуле(7.15.)

,

5) Определяют коэффициент консолидации по формуле(7.14.):
