Расчет раскосной железобетонной арочной фермы

Расчет и конструирование элементов одноэтажного промышленного здания в сборном железобетоне
Рефераты >> Строительство >> Расчет и конструирование элементов одноэтажного промышленного здания в сборном железобетоне

На участке с перепадом высот коэффициент

Рисунок 2. Схема распределения снеговой нагрузки на участке у перепада высот

,

где м - высота перепада, м, отсчитываемая от карниза верхнего покрытия до кровли нижнего;

м – длины, с которых снег переносится на рассматриваемый участок;

- доля снега, переносимого ветром к перепаду высот с верхнего покрытия при , с нижнего сводчатого покрытия при;

Длина зоны повышенных снегоотложений м при;

Принимаем в расчете;

Длительная составляющая снеговой нагрузки кН/м2 для IV района.

Крановые нагрузки.

Таблица 2. Справочные данные по мостовым кранам

Q, т

Пролет

L, м

Размеры, мм

Max давление колеса

Вес тележки

Gn, кН

Вес крана с тележкой

Gк, кН

Тип кранового рельса

Высота рельса

h, мм

Высота подкрановой балки при шаге колонн 12 м

Главный крюк

Вспомо-гательный

H

М

B1

K

Fn,,max

50

10

30

2400

6300

260

4400

220

85

360

КР-70

120

1300

Пролет крана м. кН, .

Расчетное максимальное давление на колесо кранакН, кН.

Поперечная сила на одно колесо

кН.

- коэффициент трения при торможении тележки;

- количество колес крана с одной стороны;

- отношение тормозных колес тележки к общему числу колёс.

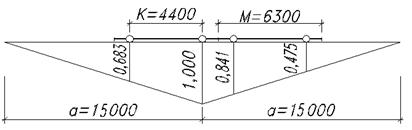

Рис. 3. Линия влияния давления на колонну

Вертикальная крановая нагрузка на колонны при невыгоднейшем положении кранов с коэффициентом сочетаний

кН, кН.

- сумма ординат линии влияния

Горизонтальная крановая нагрузка на колонну от двух кранов при поперечном торможении

кН.

Ветровая нагрузка. Нормативное значение ветрового давления по СНиП 2.01.85 – 85 “Нагрузки и воздействия” для II района, местности типа C, кПа (600 Н/м2), аэродинамический коэффициент: с наветренной стороны , подветренной . Нормативное значение средней составляющей ветровой нагрузки wm на высоте z над поверхностью земли
