1. Исходные данные

Для изготовления панели принимаем:

Бетон кл. С12/15 (кл.В15); fск=7,7Мпа; fсtк=0,67Мпа; . Продольную арматуру – из стали класса S400; Rs=365Мпа; и поперечную арматуру из S240; Rs=225Мпа; армирование – сварными сетками в верхней и нижней полках из проволоки класса Вр-I Rs=365Мпа.

2. Нагрузки , Н/м2.

Полная нагрузка при расчете панелей qн=4495 qр=5340

Определение нагрузок и усилий

1п.м. панели шириной 150см нагрузка равна, Н/м:

qн=4495х1,5=6740Н/м; qр=5340х1,5=8010Н/м.

l0=6280-24/2=6160мм;

Расчетный изгибающий момент от полной нагрузки:

Максимальная поперечная сила на опоре от расчетной нагрузки:

Q=

Расчетная схема

3. Расчетные данные для подбора сечений.

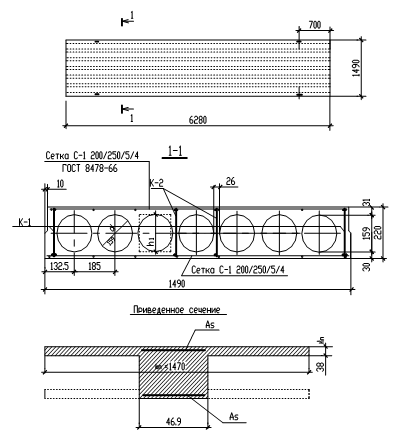

Панель рассчитываем, как балку прямоугольного сечения с заданными размерами bхh=15х22см, где b – номинальная ширина и h- высота панели. В расчете поперечное сечение пустотной панели приводим к эквивалентному двутавровому сечению. Заменяем площадь пустот прямоугольниками той же площади и того же момента инерции. Вычисляем:

h1=0.9d=0.9х15,9=14,3см;

hn=

Приведенная толщина ребер b=147-714.3=46.9см

Расчетная ширина сжатой полки

4. Расчет по прочности нормальных сечений.

Предварительно проверяем высоту сечения панели перекрытия из условия обеспечения прочности при соблюдении необходимой жесткости:

h=

где qн=qн+рн=3695+800=4495Н/м2

Принятая высота сечения h=22см достаточна.

Отношение h=3.8/22=0.173в расчет вводим всю ширину полки

Вычисляем по формуле:

А0=

где h0=h-a=22-3=19cм

по табл. 2.11 находим =0,1;

Высота сжатой зоны

нейтральная ось проходит в пределах сжатой зоны полки.

Площадь продольной арматуры.

Аs=

Принимаем 6 Æ10S400 с Аs=4,71см,

а также учитываем сетку 200/250/5/4 ГОСТ 8478-66) Аs.прод.=7 0,116=1,37см2, всего Аs=1.37+4,71=6,08см2, стержни Æ12мм распределяем по 2 в крайних ребрах и по1 в 2х средних ребрах.

5. Расчет по прочности наклонных сечений.

Проверяем условие:

Q≤0.35xfскxγbxbxh0

Q=24600Н<0.35х13.5(100)х0.85х46.9х19=358000Н,

условие удовлетворяется, размеры сечения достаточны.

Проверяем условие необходимости постановки поперечной арматуры для многопустотных панелей по формуле:

Q

Q=24600H<k1 fсtк y=0.60.67(100)0.946.919=32240H,

следовательно количество поперечной арматуры по расчету не требуется.

Поперечную арматуру предусматриваем по конструктивным условиям, располагая ее с шагом не более:

назначаем поперечные стержни диаметром 6мм, класса S240 через 10см у опор на участках длиной ¼ пролета. В конце этих участков, т.е. на расстоянии 5,98/4=1,5м от опоры. В средней части панели для связи продольной арматуры ставим поперечные стержни через 0,5м.

Проверяем прочность наклонного сечения у опоры:
