Приведённый момент инерции:

,

Моменты сопротивления, см3:

см3,

см3.

3.3 Проверка панели на прочность

Прочность нижней полки на растяжение:

МПа

Устойчивость верхней полки по формуле:

МПа,

где при , .

Проверка верхней полки на местный изгиб по формуле:

Проверка скалывающих напряжений по клеевому слою между шпонами фанерной обшивки в зоне приклейки продольных ребер каркаса:

Приведенный статический момент:

Расчетная ширина клеевого соединения:

Касательные напряжения:

Проверка панели на прогиб от нормативной нагрузки:

, где

1/200 - предельный прогиб в панелях покрытий.

Следовательно, клееефанерная плита имеетпрогибы от нормативных нагрузок, не превышающие допускаемых, и ее несущая способность по отношению к расчетным нагрузкам имеет дополнительные запасы несущей способности.

Вывод: по расчёту принимаем плиту размером в плане 5980*1470 мм с четырьмя продольными рёбрами сечением 46*169 мм. Листы фанеры длиной 1525 мм состыковываем на «ус» в трёх местах по длине плиты. Поперечные рёбра в торцах плиты и под стыками фанеры. Верхняя полка толщиной – 9 мм, нижняя – 6 мм.

4. Расчет и конструирование клеедеревянной балки покрытия

4.1 Конструировнаие

Поперечное сечение балки проетируем прямоугольным. Высоту балки в середине пролета назначаем равной

Балку составляем из досок толщиной в заготовке 50мм, а в деле после двухсторонней острожки - 45мм. В середине пролета балку собираем из 34 слоев досок, что обеспечивает балке высоту h = 34*4,5 = 153 см.

Высота балки на опоре при заданном уклоне кровли должна быть

Принимаем 17 досок, что составляет 17*4,5=76,5см=0,5h

Максимальная ширина сечения балки принимается равной 16,5см.

Назначаем ширину досок в заготовке 160 мм, а в деле, после острожки боковых поверхностей склеенной балки b = 150мм.

4.2 Расчет клеедеревянных балок покрытий

Расчёт производится в большинстве случаев на изгиб как одноролетных шарнирно опертых балок на равномерно распределенную нагрузку от собственного веса элементов покрытия и веса снега.

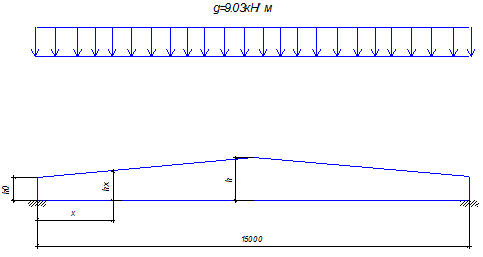

Расстояние от оси опоры двускатной балки до наиболее напряженного сечения при работе на изгиб:

Изгибающий момент в опасном сечении:

Высота балки в расчетном сечении:

Момент сопротивления сечения:

,

где - коэффициент условий работы балки вычотой 114см.

Нормальные напряжения от изгиба:

,

где =15 МПа расчетное сопротивление изгибу клееной древесины, принимаемое с учетом большей надежности балок сечением более 13 см; - коэффициент условий работы учитывающий повышение несущей способности клеедеревянной балки (по мере уменьшения толщины склеиваемых досок снижается влияние пороков древесины) при толщине 42 мм и более =0,95.

Расчет клеедеревянных балок на скалывание производится на действие в сечении над опорами максимальных поперечных сил по формуле:

Момент инерции сечения балки в середине пролета:

Коэффициент учитывающий переменность сечения:

к=0,15+0,85h0/h=0.575

Относительный прогиб балки:

Требуемая площадь смятия опорной подушки

,

где - расчетное сопротивление смятию поперек волокон в опорных плоскостях конструкций.

При ширене балки b=15 cм, требуемая ширина опорной площадки равна:

см. Принимаем 20 см.

5. Расчёт колонны

5.1 Исходные данные

Высота здания 7,5м; высота колонны 5,97 м; город строительства Новосибирск.

Расчетная схема

5.2 Определение нагрузок и усилий

Характер распределения статической составляющей ветровой нагрузки в зависимости от высоты над поверхностью земли определяют по формуле:

wm = wo×k×c×B×γf,

где wo нормативное значение ветрового давления, принимаемое в зависимости от района строительства, wo = 1,5 кПа;

k — коэффициент, учитывающий изменение ветрового давления в зависимости от высоты здания;

с — аэродинамический коэффициент; c = 0,8 - для наветренной стороны, c = 0,6 - для подветренной стороны;

= 1.4; B = 4,5 м — шаг стропильных конструкций.

Определим коэффициент k на высоте до 5 м, а также в уровне конька 7.5 м для напора и отсоса при направлении действия ветровой нагрузки слева и справа.
