Содержание

1. Исходные данные

2. Определение действующих нагрузок

2.1 Определение нагрузок на ограждающую панель

2.2 Определение нагрузок на клеедеревянную балку покрытия

2.3 Определение нагрузок на колонну

3. Расчёт и конструирование клеефанерной ограждающей панели

3.1 Расчётные характеристики материалов

3.2 Геометрические характеристики

3.3 Проверка панели на прочность

4. Расчет и конструирование клеедеревянной балки покрытия

4.1 Конструировнаие

4.2 Расчет клеедеревянных балок покрытий

5. Расчёт колонны

5.1 Исходные данные

5.2 Определение нагрузок и усилий

5.3 Расчет крепления колонны к фундаментус анкеров

6. Обеспечение пространственной устойчивости здания

7. Мероприятия по обеспечению долговечности деревянных конструкций

Список литературы

1. Исходные данные

Проектируемое здание – промышленное отапливаемое, однопролётное. Пролёт здания 15 м, шаг колонн 6 м, высота 8,5 м, тепловой режим – холодный. Длина здания 30 м. Снеговая нагрузка для Новосибирска 1,5 кПа, ветровая нагрузка 0,45 кПа.

2. Определение действующих нагрузок

2.1 Определение нагрузок на ограждающую панель

Место строительства г. Новосибирск.

Нагрузки на 1 м2 горизонтальной проекции панели

Коэффициент надежности для снеговой нагрузки γf = 1,6 определяемый в зависимости от отношения нормативного собственного веса покрытия к нормативному весу снегового покрова: gn / S0 = 0,44 / 1,5 = 0,3 < 0,8.

кН м,

кН,

где расчётный пролёт плиты l = 5,98 – 0,06 = 5,92 м.

2.2 Определение нагрузок на клеедеревянную балку покрытия

Исходные данные: балка двускатная многослойная клееная; расчетный пролет l =15 м; поскольку кровля рулонная принимаем уклон i =0,1.

Сбор нагрузок:

Нагрузка на 1 м.п. балки: нормативная: qn =7,07 кН / м; расчетная: q =9,03кН / м.

3. Расчёт и конструирование клеефанерной ограждающей панели

3.1 Расчётные характеристики материалов

Плиты утепленные, под рулонную кровлю; обшивки из берёзовой фанеры марки ФСФ сорта В/ВВ (расчетное сопротивление растяжению Rф.р.=14МПа; расчетное сопротивление скалыванию Rф.ск.=0,8МПа; модуль упругости Еф=9000МПа); фанера соединяется с деревянным каркасом клеем марки ФР-12; ребра из сосновых досок II сорта (сечением 46 х 169 мм, расчетное сопротивление изгибу Rдр.и.=13МПа; модуль упругости Едр=10000МПа); толщина фанеры для верхней обшивки принята равной δс = 9 мм, нижней δр = 6 мм.

Принимаем размеры плит: ширина bп = 1470 мм; высота = 184 мм; длина = 5980 мм.

Количество продольных ребер определяется из условия продавливания верхней обшивки панели монтажной нагрузкой P = 1,2 кН.

Принято два наружных и два внутренних продольных ребра. Поперечные рёбра из таких же досок расположены через 1,5 м по длине панели в местах стыковки фанерных обшивок.

3.2 Геометрические характеристики

а = b0 + bp = 42,9 + 4,6 = 47,5 см; l = 592 > 6 а = 6*47,5 = 285 см.

Приведённая ширина полки, см:

bврасч = 0,9 bв = 0,9*147 = 132,3;

bнрасч = 0,9 bн = 0,9*149 = 134,1.

Геометрические характеристики панели приводим к фанере.

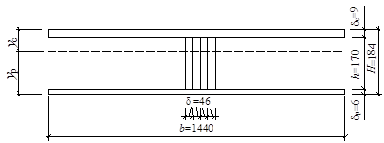

Расчётная схема дощато-фанерной панели

Приведенная площадь сечения:

Fпр = Fф + FеЕ/Еф, Fпр = 134,4*0,6 + 132,3*0,9 + 4,6*4*16,9*1000/900 = 80,5 + 119,1 + 345,1 = 545 см2.

Статический момент площади сечения относительно нижней грани плиты:

Расстояние от нижней грани плиты до центра тяжести сечения:

; h – y0 = 8,7 см.
