Исходные данные
Место строительства г. Краснодар
Шаг несущих конструкций 5,5м.
Расчетный пролет рамы 21м.
Высота рам 5,6м.
Длина здания 86м.
Материал обшивок панелей фанера ФСФ
Средний слой панели пенопласт ФРП-1
Индивидуальное задание:
Определение изменения усилий в зависимости от изменения угла a;
a=00;
a=30.
Сравнение технико-экономических показателей вариантов.
1. Расчет плиты покрытия
1.1 Исходные данные
Условия эксплуатации нормальные.
Уклон кровли 1:4.
Кровля из волнистых асбестоцементных листов унифицированного профиля марки УВ – 7,5, которые укладываются после монтажа плит покрытия.
Шаг несущих конструкций – 5,5м.
Каркас плиты из древесины ели 2-го сорта.
Нижняя обшивка из водостойкой березовой фанеры марки ФСФ сорта В/ВВ (по ГОСТ 9573-72).
Утеплитель – пенопласт ФРП-1.
Толщина утеплителя принята по теплотехническому расчету – 110мм.
Район строительства – г. Краснодар.
1.2 Компоновка плиты
Плиты покрытия укладываются непосредственно по несущим конструкциям, соответственно, длина плиты равна шагу несущих конструкций – 5,5м, а с учетом припусков при изготовлении – 5,48м. Ширина плиты принимается равной ширине стандартного листа фанеры (1525*1525). С учетом обрезки кромок для их выравнивания ширина плиты – 1,48м. Направление волокон наружных слоев фанеры следует располагать вдоль плиты. Толщина фанеры – 8мм.
Высота плиты
Толщину ребер принимаем 50мм. По сортаменту принимаем доски 50*200мм. Фанера приклеивается к нижней стороне деревянного каркаса, поэтому фрезеруются только кромки досок. После острожки кромок размеры ребер 50*195мм. Шаг продольных ребер конструктивно назначаем 50см, при этом расчет асбестоцементных волнистых листов кровли не требуется. Поперечные ребра принимаются того же сечения, что и продольные и ставятся в местах стыков фанерных листов. Фанерные листы стыкуются на «ус». Учитывая размеры стандартных листов фанеры ставим в плите два поперечных ребра. Пароизоляция – окрасочная по наружной стороне обшивки. Окраска производится эмалью ПФ-115 за 2 раза.

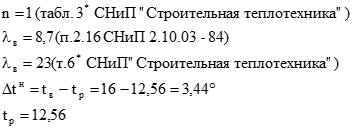

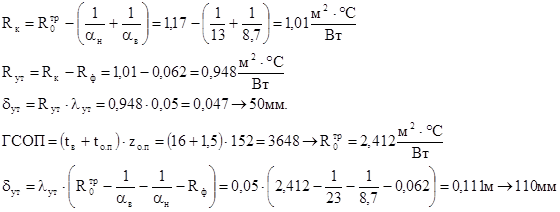

1.3 Теплотехнический расчет плиты
Режим помещения:
Условия эксплуатации конструкций А.
|
Наименование слоя |
|
|
|
|
|
Фанера ФСФ |
600 |
0,008 |
0,13 |
0,062 |
|
Окраска | ||||
|
Пенопласт ФРП-1 |
300 |
0,05 |
1.4 Сбор нагрузок
|
Наименование нагрузки |
Нормативная Н/м2 |
коэффициент надежности |
Расчетная Н/м2 |
|
А. Постоянные | |||
|
Кровля из асбестоцементных волнистых листов марки УВ - 7,5 |
180 |
1,1 |
198 |
|
Собственная масса плиты покрытия | |||
|
продольные ребра 0,05*0,195*4*5000/1,48=131,76 |
131,76 |
1,1 |
144,94 |
|
поперечные ребра 0,05*0,195*5*5000/5,48=44,48 |
44,48 |
1,1 |
48,93 |
|
Утеплитель 300*0,11=33 |
33 |
1,3 |
42,9 |
|
Нижняя обшивка из фанеры марки ФСФ 0,008*6000=48 |
48 |
1,1 |
52,8 |
|
ИТОГО: |
437,24 |
487,57 | |
|
Б. Временные | |||
|
Снеговая 800*1=800 |
560 |
800 | |
|
ВСЕГО: |
997,24 |
1287,57 |
Полные погонные нагрузки:
Нормативная
Расчетная
1.5 Статический расчет
Ширина площадки опирания на верхний пояс несущей конструкции – 6см, тогда расчетный пролет плиты равен
