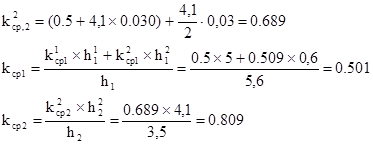

Определяем осредненный коэффициент на каждом участке j с однозначной эпюрой i.

- тангенс угла наклона эпюры ветрового давления на участке с однозначной эпюрой.

Значения для участков с однозначной эпюрой (местность В)

Схема загружения колонны ветровой нагрузкой без промежуточных фахверков.

Расчетная погонная ветровая нагрузка на раму (кН/пог.м) на участке h1 передается в виде равномерно распределенной:

с наветренной стороны

с подветренной стороны

Вк – шаг поперечных рам,м.

С грузовой площади шатра А1 (м2) нагрузка в виде сосредоточенной силы Fнав (кН) переносится на узел сопряжения верхней части колонны с ригилем.

Расчетное значение эквивалентной нагрузки Wi (кН/м2):

на первом участке

на втором участке

3.2 Подбор сечения колонны

Колонну проектируем дощатоклеенную прямоугольного сечения с защемлением в пяте.

В первом приближении примем:

Защемление колонны в пяте осуществляется с помощью анкерных креплений к оголовку, верхняя отметка которого должна возвышаться над уровнем чистого пола свыше 15 см.

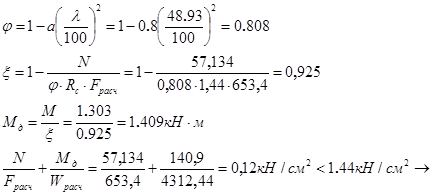

Находим геометрические характеристики сечения:

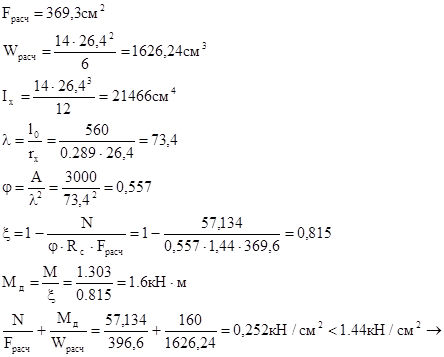

Находим геометрические характеристики сечения:

можно уменьшить сечение

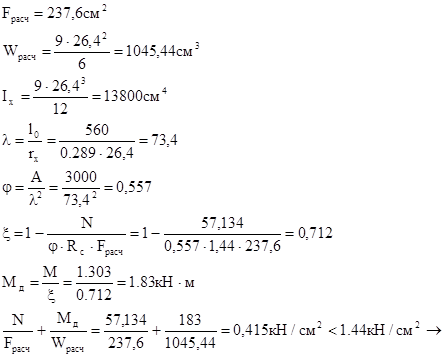

Находим геометрические характеристики сечения:

сечение больше уменьшать нельзя, прочность колонны обеспечена с большим коэффициентом запаса.

В целях рационального решения узла сопряжения фермы с колонной примем конструктивно сечение колонны 190198 (6 слоев =33мм).

3.3 Проверка клеевого шва колонны

Вдоль здания колонны раскрепляем вертикальными связями и распорками, устанавливаемыми по середине высоты колонны.

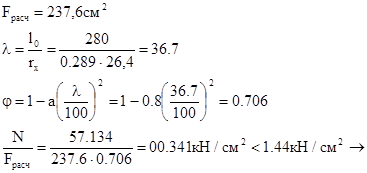

требуется проверка колонны на устойчивость.

устойчивость колонны обеспечена.

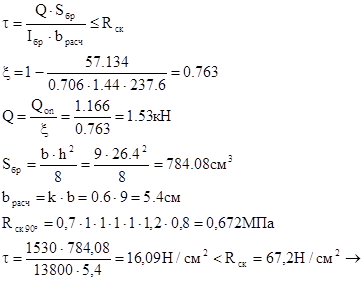

Клеевой шов проверяем по касательным напряжениям.

прочность клеевого шва по касательным напряжениям обеспечена с большим запасом прочности.

3.4 Расчет опорной пяты

Для крепления анкерных болтов по бокам колонны сделаны вырезы на глубину трех досок =9,9 см.

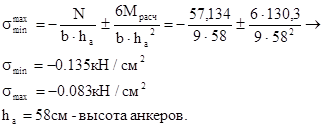

Напряжения на поверхности фундамента:

Для фундамента конструктивно примем бетон В15 с Rb=8,5МПа.

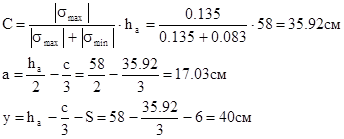

Вычисляем размеры участков эпюры напряжений:

Усилия в болтах:

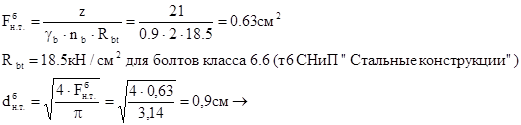

Площадь поперечного сечения болтов:

принимаем диаметр болтов =12 мм.

Траверсу для крепления анкерных болтов рассчитываем как балку.

Из условия размещения анкерных болтов диаметром 12 мм, принимаем равнополочный уголок

Напряжение:

Проверка прочности клеевого шва в анкерном креплении колонны:

- коэффициент при расчете на скалывание сжатых элементов = 0,125

е = y – плечо сил скалывания

Напряжение в клеевом шве:

условие прочности клеевого шва под пятой колонны выполняется прочность колонны обеспечена.

4. Рекомендации по обеспечению долговечности и защиты от возгорания деревянных конструкций

4.1 Обеспечение долговечности КДК

Для изготовления конструкций рекомендуется использовать сухой пиломатериал с влажностью W= 12%.

В период транспортировки защищать конструкции от увлажнения используя специальный укрывочный материал и соблюдая правила хранения и транспортировки конструкций.

Опорный узел колонны устраивается на 300 мм выше уровня чистого пола.

При проектировании учесть обеспечение свободного доступа к опорным узлам конструкций для осмотра и проветривания.

4.2 Защита КДК от возгорания

Проектируемое здание имеет значительную протяженность (88м), поэтому рекомендуется по длине здания устроить брандмауэрную стену с высотой на 600 мм выступающей над плоскостью кровли.
