f=l0/200=563/200=2,815 см.

Вычисляем параметры, необходимые для определения прогиба плиты с учетом трещин в растянутой зоне. Заменяющий момент равен изгибающему моменту от постоянной и длительной нагрузок М=41,2536 кН×м; суммарная продольная сила равна усилию предварительного обжатия с учетом всех потерь и при sp=1; Ntot=P2=245,84 кН; эксцентрисистет:

es,tot=M/Ntot=4125360/245840=16,78 см,

(принимаем )

Коэффициент, характеризующий неравномерности деформаций растянутой арматуры на участке между трещинами:

Вычисляем кривизну оси при изгибе:

здесь b = 0.9; b = 0.15 - при длительном действии нагрузок.

Аb== 196×3,845=754 см2; z1=h0-0.5h=19-0,5*3,845=17,0775 -плечо внутренней пары сил.

Вычисляем прогиб плиты:

5. Расчет сборного неразрезного ригеля

5.1 Конструктивная и расчетная схемы, нагрузки, расчетное сечение

Ригели расположены поперек здания, образуя с колоннами несущие поперечные рамы. Стык ригеля с колонной принят консольным. Жесткость стыка обеспечена сваркой закладных деталей и выпусков арматуры с последующим замоноличиванием стыка. Опирание ригеля на колонну принято шарнирным. Заделка ригеля в стену принято 250 мм. Поперечные рамы работают на восприятие вертикальных нагрузок.

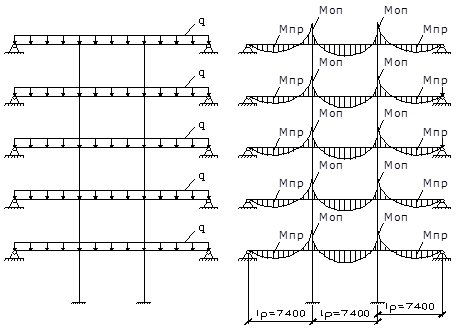

Рис.5 Расчетная схема рамы

Рама имеет регулярную схему этажей и равные пролеты.

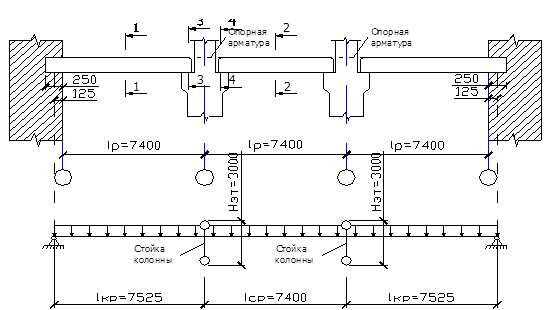

Рис. 6 Конструктивная схема опирания ригеля.

Нагрузка от плит перекрытия принята равномерно распределенной, ширина грузовой полосы (шаг поперечных рам) равен l = 6,0 м.

Определяем нагрузки.

1. Расчетная нагрузка на 1 м длины ригеля – постоянная от перекрытия:

где: q – расчетная постоянная нагрузка на плиту с учетом ее собственного веса (см. табл.1); - коэффициент надежности по нагрузке;

2. Постоянная нагрузка от собственного веса ригеля:

где: - размеры сечения ригеля, равные 300×600мм (см. п.п.4. 2.); - коэффициент условий работы бетона;;

3. Полная постоянная нагрузка:

.

4. Временная длительная:

где: -временная расчетная длительная нагрузка на перекрытие (см. табл. 1);

5. Временная кратковременная:

где:- временная расчетная кратковременная нагрузка на перекрытие (см. табл. 1);

6. Полная временная нагрузка:

.

7. Полная расчетная нагрузка:

5.2 Усилия в сечениях ригеля

Отношение погонных жесткостей ригеля и колонны:

,

где

- момент инерции сечения колонны. Принимаем сечение колонны равным 350×350 мм;

- момент инерции сечения ригеля;

- высота этажа;

Опорные моменты:

от постоянной нагрузки: M=a×g×l2.

от временной нагрузки: M=b×u×l2. от полной нагрузки: M=(a×g+b×u)×l2.

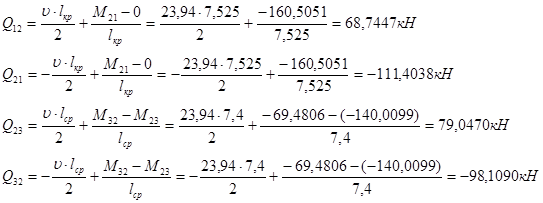

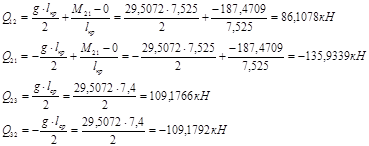

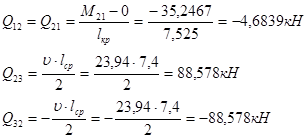

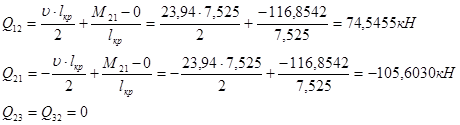

Поперечные силы:

Схема 1:

Схема 2:

Схема 3:

Схема 4:

Пролётные моменты:

Схема 1:

Схема 2:

Схема 3:

Схема 4:

5.3 Опорные моменты ригеля по граням колон

Для схемы 1+2:

Для схемы 1+3:

Для схемы 1+4:

5.4 Построение эпюр

По данным расчетов п.п. 5.2-5.3 строятся эпюры изгибающих моментов и поперечных сил

5.5 Расчет прочности нормального сечения

Бетон тяжелый В25, Rb=14.5 МПа, Rbt=1.05 МПа, , Eb=30 000МПа, hр=650 мм, bр=350 мм, арматура рабочая класса А-III, Rs=365 МПа, Es=200000 МПа. Оптимальная относительная высота сжатой зоны бетона . Требуемая рабочая высота сечения:

.

Принимаем hо = 50 см. Тогда полная высота ригеля составит:

Окончательно принимаем hо = 65 см.

Подбор арматуры:

Сечение 1-1.

(см. рис. 9).

По табл. 3.1 [1] находим
