- высокотехнологичным в случае ремонта;

- легко очищаемый и стойкий против возгорания и химический агрессивный веществ.

Основанием под полы служит естественный грунт.

4. Расчет освещенности естественным светом

4.1 Исходные данные для расчета

Согласно СНиП II-4-79 г. Самара относится к III поясу светового климата.

Цех №1

Тип освещения: Точечное

Ширина цеха В=18м

Длина цеха L=60м

В цехе предусмотрен VI разряд зрительных работ.

Степень загрязнения стекол, окон и фонарей – умеренная.

Коэффициенты отражения:

Для потолка ρ1=0,7

Для стен ρ2=0,6

Для пола ρ3=0,35

Противостоящих зданий нет.

Цех №2

Тип освещения: Точечное

Ширина цеха В=60м

Длина цеха L=84м

В цехе предусмотрен VI разряд зрительных работ.

Степень загрязнения стекол, окон и фонарей – умеренная.

Коэффициенты отражения:

Для потолка ρ1=0,7

Для стен ρ2=0,6

Для пола ρ3=0,35

Противостоящих зданий нет.

Цех №3

Тип освещения: Точечное

Ширина цеха В=66,8м

Длина цеха L=72м

В цехе предусмотрен VI разряд зрительных работ.

Степень загрязнения стекол, окон и фонарей – умеренная.

Коэффициенты отражения:

Для потолка ρ1=0,7

Для стен ρ2=0,6

Для пола ρ3=0,35

Противостоящих зданий нет.

4.2. Анализ результатов расчета

Расчетное значение КЕО вычисляется согласно (12) СНиП II-4-79:

eср=(+е2+е3+…+еN-1+) , где:

N — количество точек, в которых определяется КЕО;

e1, e2, e3, eN — значення КЕО при верхнем или при верхнем и боковом освещении в точках характерного разреза помещения.

4.3. Выводы и рекомендации по результатам расчета

Цех №1

Полученное расчетное значение КЕО eср=3,85 превышает нормированное eнIII = 2 на 48%. В связи с этим требуется принять меры, по уменьшению освещенности данного помещения.

Возможно

1) Уменьшить площадь боковых световых проемов.

2) Убрать фонарь.

3) Установить светозащитные устройства.

Цех №2

Полученное расчетное значение КЕО eср=2,57 превышает нормированное eнIII = 2 на 23%, В связи с этим требуется принять меры, по уменьшению освещенности данного помещения.

Возможно:

1) Уменьшить площадь боковых световых проемов.

2) Убрать фонарь.

3) Установить светозащитные устройства.

Цех №3

Полученное расчетное значение КЕО eср= 1,9 меньше нормативного eнIII = 2 на 5%, что соответствует требованию СНиП, поэтому выбранный тип и размеры остекления принимаем к дальнейшему проектированию без изменения.

Библиографический список

1. СНиП 31 – 03 – 2001. Производственные здания / Госстрой России. М.: ГУП ЦПП, 2001.

2. СНиП 2.09.03 – 85. Сооружения промышленных предприятий / Госстрой России. М.: ГУП ЦПП, 2000, 56 с.

3. ГОСТ 12.1.005 – 88. Общие санитарно – гигиенические требования к воздуху рабочей зоны. М.: Изд-во стандартов, 1988. 13с.

4. СНиП 23 – 05 – 95*. Естественное и искусственное освещение / Минстрой М.: ГУП ЦПП, 2001, 35с.

5. СНиП 21 – 01 – 97*. Пожарная безопасность зданий и сооружений / Госстрой России. М.: ГУП ЦПП, 2001, 14с.

6. Одноэтажное промышленное здание: Информационные материалы к курсовому и дипломному проектированию // сост. Л.А. Гинзберг. Екатеринбург: ГОУ ВПО «УГТУ – УПИ», 2006.

7. Основы строительной светотехники и расчет естественного освещения: Методические указания к курсовому и дипломному проектированию // сост. Л.А. Гинзберг, И.Н. Мальцева, Л.Д. Пузырева. Екатеринбург: ГОУ ВПО «УГТУ – УПИ», 2006.

8. Дятков С.В., Михеев А.П. Архитектура промышленных зданий. М., 1998.

9. Шерешевский И.А. Конструирование промышленных зданий и сооружений: Учебное пособие для студентов строительных специальностей. М.,2004.

ПРИЛОЖЕНИЕ А

Расчет величин вставок в деформационных осадочных швах. Размеры вставок

ПРИЛОЖЕНИЕ Б

Определение величины нормированного КЕО

Согласно СНиП II-4-79 для VI разряда зрительных работ, при естественном совмещенном освещении, нормированное значение КЕО принимается по таблице 1.

eнIII = 2%.

ПРИЛОЖЕНИЕ В

Графо – аналитический расчет фактического КЕО

Определение количества лучей n1 и n2 при боковом освещении:

Чтобы определить расчетное значение КЕО при боковом освещении необходимо подсчитать количество лучей n1 и n2 проходящих через световые проемы. Для определения количества лучей в выбранном масштабе вычерчивают план и поперечный разрез рассчитываемого цеха. На поперечный разрез наносится уровень условной рабочей поверхности, на котором отмечаются расчетные точки. Расчетные точки откладываются от стены, на которой расположены световые проемы до противоположной стены с выбранным шагом. Шаг принимается равным 1…2 метра в зависимости от точности, с которой требуется произвести расчет, для высокой точности шаг принимают равным 1 метр, при шаге 2 метра достигается минимальная точность.

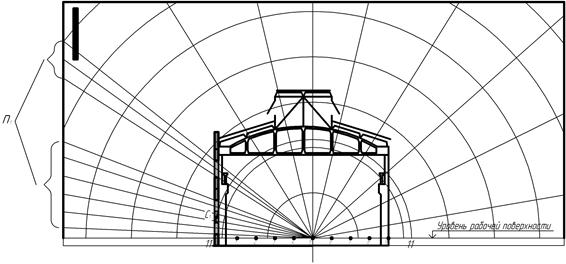

Рисунок 1. Определение количества лучей n1, проходящих через световые проемы в стене при боковом освещении

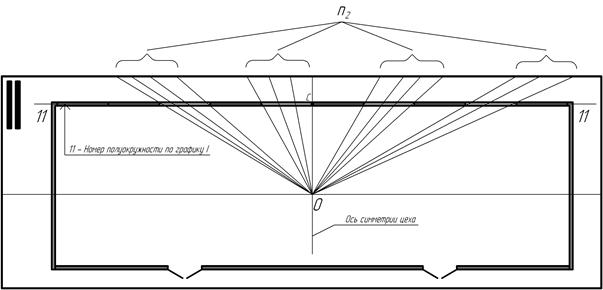

Рисунок 2. Определение количества лучей n2 проходящих через световые проемы в стене по графику II
