ПРИЛОЖЕНИЕ Д

Графики распределение естественной освещенности

Построение кривых освещенности

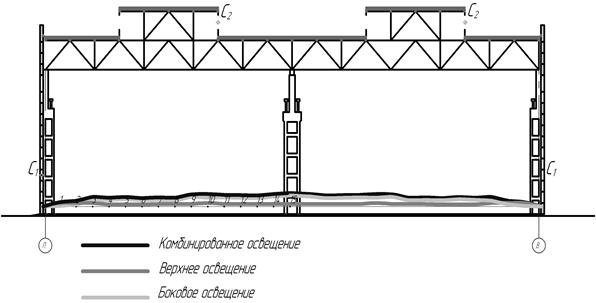

(Цех №1 – термическое отделение)

Построение кривых освещенности выполняется на поперечном разрезе. Вверх от каждой расчетной точки откладываются значения КЕО при верхнем, боковом и комбинированном освещении. Затем соответствующие точки соединяются плавной линией.

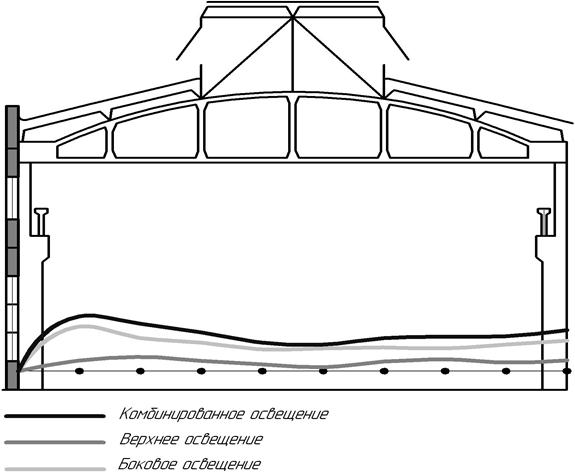

Построение кривых освещенности (Цех №2 – отделение механической обработки)
