5.7 Окна и двери
Размеры окон назначают в соответствии с нормативными требованиями естественной освещенности, архитектурной композиции и эксплуатационных затрат. Площадь окон жилых комнат и кухонь должна составлять 1/8 - 1/5 от площади пола этих комнат. Окна и двери выбраны в соответствии с условиями инсоляции на основе СНиП.
Таблица 7 – Спецификация окон и дверей
|
Поз. |
Обозначение |
Наименование |
Кол. |
Масса |
Прим. |
|
ОК1 |
ГОСТ 24699-2002 |
ОР 15-21 |
25 | ||
|
ОК2 |
ГОСТ 24699-2002 |
ОР15-15 |
20 | ||
|
ОК3 |
ГОСТ 24699-2002 |
ОР15-9 |
65 | ||
|
Д1 |
ГОСТ 6629-88 |
ДГ21-9л |
50 | ||
|
Д2 |
ГОСТ 6629-88 |
ДГ21-9п |
40 | ||
|
Д3 |
ГОСТ 6629-88 |
ДГ21-7п |
15 | ||
|
Д4 |
ГОСТ 6629-88 |
ДГ21-7л |
30 | ||
|
Д5 |
ГОСТ 6629-88 |
ДГ21-15 |
25 | ||
|
Д6 |
ГОСТ 6629-88 |
БР22-9п |
35 | ||
|
Д7 |
ГОСТ 6629-88 |
БР22-9л |
40 | ||
|
Д8 |
ГОСТ 24698-81 |
ДН21-13 |
2 |
5.8 Санитарные узлы

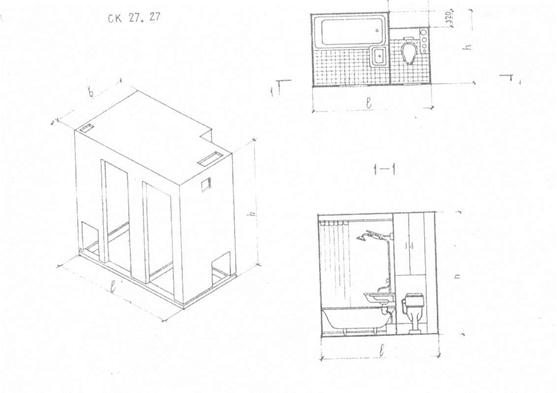

Санитарные узлы квартир запроектированы раздельными: два смежно-расположенных помещения ванной и туалетом. В однокомнатных квартирах – совмещенными. Размер санузла 2730x1600x2700 мм -сан. кабина СК1 27.27, показана на рисунке
Рисунок 2 – Санитарные узлы
5.9 Лоджии
Лоджии и балконы являются неотъемлемой частью планировочного решения квартиры, представляют собой открытые приквартирные помещения, которые связывают внутреннее пространство здания с внешним пространством.
5.10 Наружная и внутренняя отделка
Наружная отделка: заводская отделка панелей наружных стен декоративным бетоном (варианты – керамической плиткой; окраска бетонной поверхности кремнийорганической эмалью).
Внутренняя отделка: в комнатах, коридорах, холлах стены оклеиваются обоями улучшенного качества, в кухнях и санузлах – облицовываются керамической плиткой. Стены лестнично-лифтового узла окрашиваются водоэмульсионными красками. Потолки в жилых комнатах белятся, в остальных окрашиваются водоэмульсионными красками.
6. Теплотехнический расчет
В данном проекте определяется толщина стены для девятиэтажного тридцати шести квартирного дома, возводимого в г. Челябинск.
Расчет произведен в табличной форме. Конструкция стены принята в соответствии с рисунком.
Рисунок 3 – Конструкция наружной стены
Требуется определить толщину наружных стен многоэтажного жилого здания возводимого в городе.
Таблица 8 – Теплотехнический расчет
|
Наименование, показатели, единицы измерения |
Условные обозначения |
Значения | ||
|
σ1 |
σ2 |
σ3 | ||
|
1 |
2 |
3 |
4 |
5 |
|
1. Расчётная температура внутреннего воздуха, 0 С |
tВ |
+20 | ||
|
2. Расчетная температура наиболее холодной пятидневки, 0 С |
tН5 |
–23 | ||
|
3. Нормируемый температурный перепад, 0 С |
∆ tН |
4 | ||
|
5. Коэффициент для зимних условий, Вт/( м2 × 0 С) |
αН |
23 | ||
|
6. Требуемое сопротивление теплопередачи из санитарно-гигиенических и комфортных условий, (м2 × 0 С)/Вт RоТР= n( tВ – tН5)/ ∆ tН × αВ |
RоТР |
0,54 | ||
|
7. Градусо-сутки отопительного периода, 0 С×сутки. ГСОП=( tВ -tОТ.П. ) × zОТ.П. |
ГСОП |
3540 | ||
|
8 Средняя температура отопительного периода, 0 С |
tОТ.П. |
–1,2 | ||
|
9. Продолжительность отопительного периода, сут. |
zОТ.П. |
167 | ||
|
10. Приведенное сопротивление теплопередачи, Вт/м×0 С |
RоПР |
2,1 | ||
|
11. Толщина слоя, м |
σ |
0,1 |
х |
0,1 |
|
12. Расчетный коэффициент теплопроводности материалов при условии эксплуатации, Вт/( м2 × 0 С) |
λ |
0,33 |
0,04 |
0,33 |
|
13. Определение толщины утеплителя, м σ2= λ2 × (RоПР – 1/ αВ – 1/ αН – σ1/ λ1 – σ3/ λ3) |
σ2 |
0,01 | ||
