1. Исходные данные

Место строительства - г. Астрахань;

Климатический район – IV Г;

Грунтовые воды отсутствуют;

Рельеф площади строительства спокойный;

Нормативная глубина промерзания – 1 м;

Зона влажности - нормальная;

Режим помещения - сухой;

Температура наиболее холодной пятидневки - 23 °С;

Условия эксплуатации – А;

Класс здания по огнестойкости - II;

Класс здания по долговечности Б;

Таблица 1 – Повторяемость направлений ветра

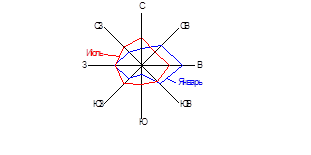

Роза ветров построена в соответствии с таблицей 1 и приведена на рисунке 1.

Рисунок 1 – Роза ветров

В зимний период преобладающее направление ветра – Восточное.

В летний период преобладающее направление ветра – Западное.

2. Генеральный план

Генеральный план разработан для проектируемой пятиэтажной 25-квартирной блок-секции, возводимой на существующем участке. На генеральном плане показаны существующие здания и проектируемое жилое здание. На генеральном плане показаны: основные автомагистрали шириной 8 м с основным асфальтобетонным покрытием, автомобильные проезды к жилым домам спроектированы шириной 5,5 м. Радиус закругления автодорог 8 м. Пешеходные дорожки шириной 1,5 м. Для благоустройства территории предусмотрены детские игровые площадки с малыми архитектурными формами, площадки для отдыха с установкой беседок и скамеек. Озеленение территории предусматривает разбивку газонов, цветников, посадку рядового кустарника и отдельно стоящих деревьев.

3. Технико-экономические показатели

Площадь участка – 9105,00 м2,

Площадь застройки участка – 967,13 м2,

Площадь автодорог, проездов, проходов – 3771,35 м2;

Площадь озеленения – 4480,7 м2;

Коэффициент плотности застройки рассчитывается по формуле:

К застр. = S застр / S уч.;

где S застр. – площадь застройки участка;

S уч. – площадь участка;

К застр. = 967,13 / 9105,00 = 0,1

Коэффициент озеленения рассчитывается по формуле:

К озел. = S озел. / S уч.;

где Sозел. – площадь озеленения участка;

S уч. – площадь участка;

К озел. = 4480,7 / 9105 = 0,49

Общая площадь помещений здания находится по формуле:

S общ. = ∑S кв.;

где ∑S кв. – сумма площадей квартир;

S общ. = 174,3 + 262,15 + 642,7 + 412 = 1491,15 м2

Жилая площадь помещений рассчитывается по формуле:

S жил. = ∑S жил. комнат;

где ∑S жил. комнат – сумма площадей жилых комнат;

S жил. = 89,25 + 148,25 + 414,9 + 272,1 = 924,5 м2

Строительный объём здания вычисляется по формуле:

V зд. = S застр × Н;

где Н – высота до средней отметки покрытия;

V зд. = 388,8 × 16,42 = 6384 м3

4. Объемно-планировочные решения

Блок-секция пятиэтажная на двадцать пять квартир. Размер секции в плане 36 x 10,8 м, высота этажа 3 м. Прочность и устойчивость конструкции обеспечивается работой коробки, блок-секции, как пространственной неизменяемой системы, образуемой жесткими вертикальными и горизонтальными диафрагмами, расположенными в трех взаимно перпендикулярных плоскостях. В секции на каждом этаже размещается по пять квартир: одна 1-но комнатная, одна 2-х комнатная, две 3-х комнатные и одна 4-х комнатная.

В однокомнатной квартире типа 1Б имеется коридор со входом на кухню и в комнату. Из комнаты и кухни есть выходы на балкон. Также имеется сан.узел.

В двухкомнатной квартире типа 2Б имеется коридор с входом на кухню, комнату общего пользования и спальню, все комнаты имеют выход на балкон. В квартире также есть санузел.

В трехкомнатной квартире типа 3Б расположена кухня с выходом на балкон, две спальные комнаты, одна из которых имеет выход на лоджию, а другая выход на балкон, и комнату общего пользования, санузел и коридор между комнатами.

В четырехкомнатной квартире типа 4Б имеется коридор с входом на кухню с выходом на лоджию и комнату общего пользовния, а также три спальные комнаты, две из которых имеют выход на балкон, а одна с выходом на лоджию, соединенных между собой отдельным коридором, и санузел.

Таблица 2 – Экспликация квартир

5. Конструктивные решения

5.1 Фундаменты

Фундаменты - это часть здания, расположенная ниже отметки дневной поверхности грунта. Их назначение - передать все нагрузки от здания на грунт основания.

В данном проекте тип фундаментов: ленточные - из фундаментных подушек и цокольных панелей.

Определение глубины заложения фундаментов:

Нормативная глубина промерзания грунта:

(1)

где n – нормальная глубина сезонного промерзания;

- коэффициент по видам грунта, для суглинок равен 0,28;

- сумма абсолютных значений (по модулю) среднемесячных отрицательных температур.
