-коэффициент условия работы конструкции,

при z£ 5 м:

Действие ветра на арку:

Моменты, возникающие в опорной части стойки:

Поперечные силы, возникающие в опорной части стойки:

8.2 Подбор сечения стойки

Принимаем сечение размерами 21´56,1 см. Используем сосновые доски 2 го сорта толщиной 3,3 см (после острожки), ширина доски 23 (21 – после острожки). Древесина пропитана антипиренами.

RC= 15×mн×mб×mа=15×1,2×0,976×0,9=15,81 Мпа.

mб =0,976 при h =56,1 см;

mа =0,9 – при пропитке антипиренами;

mн =1,2 – коэффициент, учитывающий ветровую нагрузку;

;

;

Прочность обеспечена

Проверка сечения на скалывание:

Rск=1,5×mн×ma=1,5×1,2×0,9=1,62 Мпа – расчетное сопротивление скалыванию вдоль волокон при изгибе клееных сосновых досок 2-го сорта.

Геометрические характеристики сечения:

Прочность выбранного сечения достаточна.

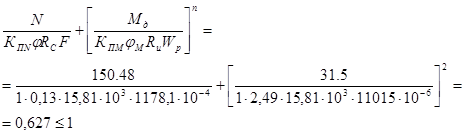

Расчет на устойчивость сжато-изгибаемого элемента (правая стойка):

Гибкость из плоскости изгиба и коэффициент продольного изгиба:

Þ

-коэффициент для древесины;

Устойчивость клеедосчатой стойки обеспечена.

Расчет на устойчивость сжато-изгибаемого элемента (левая стойка):

Устойчивость клеедосчатой стойки обеспечена.

9. Расчет крепления стойки к фундаменту

9.1 Определение усилий

Напряжение, возникающее на опоре от действия полной осевой нагрузки и изгибающего момента:

;

Nпост= Nпол – Р*0,5l=150.48–17,92*0,5*11=51.92 кН;

Высота сжатой зоны:

9.2 Расчет диаметра анкерного болта

Rbt=250 Мпа – болт класса 6.6 (табл. 58*) СниП II-23–81*

n=2 –2 болта;

Растяжение, воспринимаемое болтом:

Требуемая площадь одного болта:

Принимаем диаметр болта:

.

9.3 Расчет количества стяжных болтов

Толщина опорной части стойки определится как:

B=S2+2S3=3,5d+3d×2=9,5d;

d=b/9,5=21/9,5=2,2 см Þ принимаем d=22 мм.

Определим несущую способность болта:

На смятие крайней части Тсма=0,8×d×d=0,8×10×2,2=17,6 кН;

На смятие средней части Тсмс=0,5×h×d=0,5×56,1×2,2=61,71 кН;

На изгиб Тизг=1,8×d2+0,02×a2= 1,8×2,22+0,02×102=10,71 кН

Принимаем Тmin=10,71кН.

Число стяжных болтов:

n=Nпол/(Тmin×nш) 150.48/(10,71*2)=7.03 Þ принимаем 8 стяжных болтов.

Список использованной литературы

1. СНиП II-25–80* «Деревянные конструкции»

2. Справочник «Проектирование и расчет деревянных конструкций» И.М. Гринь. Киев: «Будивэльник», 1998 г.

3. СНиП II-23–81* «Стальные конструкции»

4. СНиП 2.01.07–85* «Нагрузки и воздействия»
