1. Исходные данные

Рама с ригелем в виде арки треугольного очертания с затяжкой (арка из балок, Деревягина).

Пролет

Характер теплового режима: отапливаемое здание

Район строительства: г. Енисейск

Снег: 2,24 кН/м2.

α=19,4

2. Расчет клеефанерной панели

Принимаем клеефанерную панель с размерами 5,58´1,38 м. с пятью продольными ребрами, расстояние между которыми составляет 46 см и четырьмя поперечными.

Для облицовки используем водостойкую фанеру dф=0,8 см, hp= 19,2 см.

см (не проходит)Þ hp= 19,2 см.

Сбор нагрузок на 1 м2 панели

Нагрузка на 1 м погонный:

Находим максимальные внутренние силовые факторы:

;

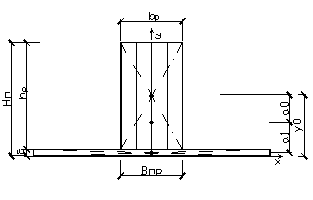

Расчетное сечение клеефанерной панели

d=0,8 см; hp=19,2 см

Вр=0,9×138.2=124.4 см

Впр=4×5,2=20,8 см

Н0=19,2+0,8=20 см

y0=8,7 см

y0/= 11,3 см

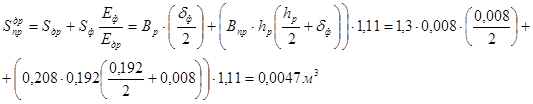

· Статический момент площади сечения:

· Расстояние от нижнего края сечения до нейтральной оси:

Þ y0/=11,3 см; yp=1.7 см.

Приведенный момент инерции:

· Приведенный момент сопротивления:

Проверка обшивки в растянутой зоне:

Проверка ребра в сжатой зоне:

,

Проверка фанеры на скалывание вдоль волокон:

Проверка прогиба панели:

2.2 Расчет необходимого числа гвоздей

От сползания по скату плиты удерживаются отрезками металлических уголков, прибиваемых к опорам гвоздями.

Задаемся диаметром гвоздя: dгв=5 мм

Несущая способность гвоздя:

Требуемое количество гвоздей: гвоздей.

Расстояние от края плиты до первого гвоздя 15d=7,5 см, а между гвоздями 45 см. Длина гвоздя принимаем конструктивно 30d=15 см.

3. Расчет трехшарнирной арки

Нагрузка на покрытие: qp=0,15 кН/м2

Снеговая нагрузка:

- вес снегового покрова на 1 м2 горизонтальной поверхности,
