Принимаем h вр = 5 см.

2. Проводим проверку на смятие верхнего пояса по площадке смятия.

а) Определим размеры площадки смятия:

б) Условие прочности на смятие:

Прочность на смятие не обеспечена. Изменяем конструкцию узла.

1. Проверяем прочность на смятие в зоне рабочего опирания подушки на верхний пояс. Разность усилий в элементах верхнего пояса, примыкающих к узлу составляет 5010 кг.

Прочность на смятие обеспечена.

2. Проверяем необходимую длину l ск.

Промежуточный узел 4.

Сечение сжатого раскоса bPX hp = 15X20 см2, усилие в нем кг, угол между осями раскоса и верхнего пояса – 48,60.

1. Назначаем глубину врубки раскоса в верхний пояс:

.

Принимаем h вр = 5,6 см.

2. Проводим проверку на смятие верхнего пояса по площадке смятия.

а) Определим размеры площадки смятия:

б) Условие прочности на смятие:

;

Прочность на смятие не обеспечена.

Изменяем конструкцию узла.

1. Проверяем прочность на смятие в зоне рабочего опирания подушки на верхний пояс. Разность усилий в элементах верхнего пояса, примыкающих к узлу составляет 5010 кг.

Прочность на смятие обеспечена.

2. Проверяем необходимую длину l ск.

Промежуточный узел 5.

Сечение сжатого раскоса bPX hp = 20,0X12,5 см2, усилие в нем 5529,11 кг, угол между осями раскоса и нижнего пояса – 510.

1. Назначаем глубину врубки раскоса в верхний пояс: . Принимаем h вр = 5,6 см.

2. Проводим проверку на смятие верхнего пояса по площадке смятия.

а) Определим размеры площадки смятия:

б) Условие прочности на смятие:

;

Прочность на смятие обеспечена.

Промежуточный узел 6.

Сечение сжатого раскоса bPX hp = 20X10 см2, усилие в нем 3858,227 кг, угол между осями раскоса и нижнего пояса – 53,10.

1. Назначаем глубину врубки раскоса в верхний пояс:

.

Принимаем h вр = 5,6 см.

2. Проводим проверку на смятие верхнего пояса по площадке смятия.

а) Определим размеры площадки смятия:

б) Условие прочности на смятие:

;

Прочность на смятие обеспечена.

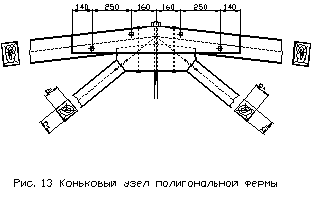

4.3 Коньковый узел

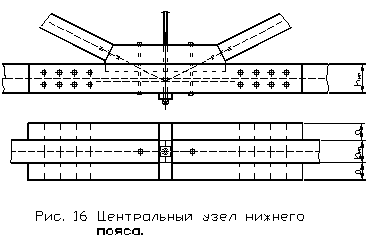

4.4 Центральный узел нижнего пояса

5. Расчет стыка нижнего пояса

Определение количества двухсрезных нагелей для прикрепления накладок к нижнему поясу.

,

проверим dнаг. = 24 мм

толщина накладок

а > 6 dнаг.= 6×2,4= 14,16 см, a=150 см

Тс=50×с×dн=50×20×2,4=2880 кг,

Та=80×а×d н=80×15×2,4=2880 кг,

Ти=180×d н2+2а2=180×2,42+2×152=1486,8 кг,

Список используемой литературы

1. ”Конспект лекций по деревянным конструкциям” Семенов К. В. - 2007 г.

2. Карлсен “Деревянные и пластмассовые конструкции”.

3. Кауфман “Деревянные конструкции”.
