1.5.4 Стены. Перемычки

В проектируемом здании стены выполнены из кирпича марки КРП- 75. на цементно-песчаном растворе марки М 25. Наружные несущие стены приняты толщиной 640 мм, внутренние 380 мм.

Кладка наружных стен ведётся по колодцевой системе. Толщина горизонтальных швов равна 12 мм вертикальных 10 мм. Эскиз наружной стены см. рис. 4 «эскиз наружной стены».

Рисунок 4 - Эскиз наружной стены

В проектируемом здании перемычки приняты сборные железобетонные по серии Б 22т, Б 13т. Концы несущих перемычек заделываются в стену на 250 мм. с каждой стороны, концы не несущих перемычек на 120 мм. Укладка перемычек идет на цементн

о-песчанный раствор марки М 25. Спецификация железобетонных перемычек представлена в табл. 10.

Таблица 10 - Спецификация железобетонных перемычек

1.5.5 Перегородки

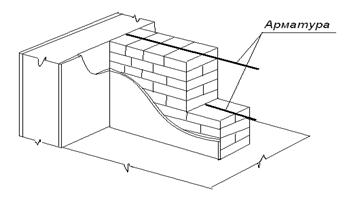

В проектируемом здании приняты перегородки из кирпича марки КРП- 75 на цементно-песчаном растворе марки М-25. Кладка перегородок осуществляется по двурядной системе перевязки швов с заложением арматуры диаметром 10 мм см. рисунок 5. Для повышения жесткости примыкания к несущим стенам. Арматура закладывается в швы через 6 рядов кладки. Толщина вертикальных швов составляет 10 мм, горизонтальных 12 мм.

Рисунок 5

1.5.6 Окна. Двери

В проектируемом здании окна приняты с деревянными переплётами, спаренной конструкции по ГОСТ с 2 типоразмерами.

Блок антисептируют, оборачивают по периметру 1-м слоем рубероида.

Крепят гвоздями к антисептированным деревянным пробкам, заделанным в кладку стен.

Зазоры между стеной и блоком проконопачивают паклей в цементном растворе.

Производят оштукатуривание откосов.

Номенклатура столярных изделий представлена в табл. 11. «Номенклатура столярных изделий».

Таблица 11 - Номенклатура столярных изделий

В проектируемом здании приняты деревянные двери по ГОСТ. Типоразмеров - 4.

Блок антисептируют, оборачивают по периметру 1-м слоем рубероида.

Крепят гвоздями к антисептированным деревянным пробкам, заделанным в кладку стен.

Зазоры между стеной и блоком проконопачивают паклей в цементном растворе.

Производят оштукатуривание откосов.

Номенклатура столярных изделий представлена в таблице 12. «Номенклатура столярных изделий».

Таблица 12 - Номенклатура столярных изделий

1.5.7 Лестницы, полы

В проектируемом здании принимаем сборную лестницу состоящую из

лестничных площадок маркой ЛП- 22-16 по серии ИИ-03-02, а также лестничные марши маркой ЛМ-28-11 по серии 1-139-1. Номенклатура сборных железобетонных изделий представлена в таблице 13. «Номенклатура сборных железобетонных изделий»

Таблица 13 - Номенклатура сборных железобетонных изделий
