13. Толщина рассчитываемого слоя определяется по формуле:

R0пр=Rо=1/ Λв+1/ Λн+т1/Λ1+т2/ Λ2=3,4986= 1/8,7+1/23+ Х/0,7+0,02/0,7

Х=2,4 м.

Толщина стены тах. Отсюда необходимо выполнить теплозащитные мероприятия, изменяя расчётную схему наружной стены (рис. 2).

Рисунок 2

Таблица 7 - Характеристика применяемых материалов

R0пр=Rо=1/ Λв+1/ Λн+т1/Λ1+т2/ Λ2+т3/ Λ3+т4/ Λ4

3,4986= 0,043+0,115+0,171+х/0,14+0,171 +0,03Х=0,29 В проектируемом здании для наружных стен ( толщиной 640 мм) по проведенному выше тепло- техническому расчету принимаем стены выполненные по колодцевой системе. В качестве утеплителя (забутки) принимаем пенобетон с плотность 400 кг/м3, на наружную и внутреннюю версту керамический многопустотный кирпич с плотностью 1800 кг/м3.

1.5 Конструктивное решение

1.5.1 Фундаменты, обоснование глубины заложения фундаментов

В проектируемом здании приняты фундаменты ленточные монолитные, состоящие из опалубки арматуры, бетонного раствора.

Опалубку устанавливают на утрамбованную песчаную подготовку толщиной 1000 мм. Устанавливается арматура и заливается бетоном.

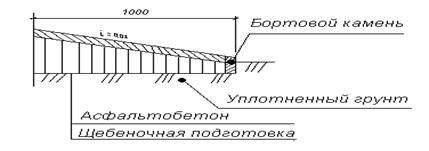

Обратная засыпка траншеи ведется с послойным трамбованием каждого слоя. Отмостка устраивается по периметру здания с уклоном, от стены на 1 метр. Уклон отмостки 2%. Конструктивное решение отмостки: утрамбованный грунт, щебеночная подготовка создающая соответствующий уклон отмостки и асфальтобетон. По периметру отмостки устраивается бортовой камень см. рисунок 3.

Рисунок 3

В проектируемом здании горизонтальная гидроизоляция выполняется ниже отметки 0.000 и выше отметки – 0,600 из двух слоёв рубероида склеенных мастикой. Вертикальная гидроизоляция выполняется в виде обмазки горячим битумом 2 раза.

Грунтовые условия: растительный слой- 0.2 м; глина 3,6 м. Грунт пучинистый. Согласно СНиП 2.01.01.-82 «Строительная климатология и геофизика» определяем глубину промерзания грунта в городе Бузулук, она равна – 1,7 метра.

Глубина заложения фундамента равна:

dfn = dn * k + 0.2 = 1,7 * 1 + 0,1 = 1.8 метра.

Планировочная отметка грунта -0,600, следовательно, глубина заложения фундамента должна быть ниже -2,150м.Принимаем глубину заложения фундаментов под наружные и внутренние стены -1000 мм.

1.5.2 Плиты перекрытия

В проектируемом здании приняты плиты перекрытия: сборные, железобетонные, многопустотные по серии ПКI0-51-15, ПКI0-51-12, ПКI0-51-10, ПТ 42-15, ПТ 42-15, ПТ 42-12, ПТ 42-10.

Плиты перекрытия опираются на поперечные несущие стены, крепятся с ними и между собой при помощи анкеров - стальных стержней d = 10 мм. Зазоры между плитами перекрытия заделываются цементным раствором марки М 25. Номенклатура плит перекрытия приведена в табл. 8 «Номенклатура плит перекрытия».

Таблица 8 - Номенклатура плит перекрытия

1.5.3 Плиты покрытия

В проектируемом здании приняты плиты покрытия: сборные, железобетонные, многопустотные по серии ПКI0-51-15, ПКI0-51-12, ПКI0-51-10, ПТ 42-15, ПТ 42-15, ПТ 42-12, ПТ 42-10.

Плиты покрытия опираются на продольные и поперечные несущие стены, крепятся с ними и между собой при помощи анкеров - стальных стержней d = 10 мм. Зазоры между плитами перекрытия заделываются цементным раствором марки М 25. Номенклатура плит покрытия представлена в табл. 9. «Номенклатура плит покрытия».

Таблица 9 - Номенклатура плит покрытия
