Согласно сортаменту пиломатериалов (ГОСТ 8486-86*Е) принимаем прогон из бруса сечением 175х100 мм. Шаг прогонов - 1,25 м.
Сбор нагрузок.
|
№ |
Наименование нагрузки |
Норм. Нагрузка кН/м2 |
Коэф. надежн. |
Расч. нагрузка кН/м2 |
|
1 |
Волнистые листы стеклопластика Salux |
0,02 |
1,2 |
0,024 |
|
2 |
Водонепроницаемая мембрана TYVEK |
0,0006 |
1,2 |
0,00072 |
|
3 |
Защитный настил 125х25 мм с шагом 100мм |
0,125х0,025х5/0,1=0,16 |
1,1 |
0,176 |
|
4 |
Рабочая доска 125х32мм через 300мм bнхhнхγд/с |
0,05х0,125х5/0,3=0,104 0,032х0,125х5/0,3=0,066 |
1,1 |
0,114 0,073 |
|
5 |
Утеплитель Rockwool Light MAT γ=30кг/м3 толщ.150 мм |
0,3х0,15=0,045 |
1,2 |
0,054 |
|
6 |
Пароизоляция - паронепроницаемый полимерный материал Strotex 110 Pi=70г/м2 |
0,0007 |
1,2 |
0,00084 |
|
7 |
Прогон 150х100 hnxbnxro/cn |
0,175х0,15х5/1,35=0,097 |
1,1 |
0,1067 0,066 |
|
8 |
Подшивка из досок 25 мм |
0,025х5=0,125 |
1,1 |
0,1375 |
|
Итого постоянная нагрузка |
0,522 |
0,57 | ||
|
9 |
Временная нагрузка - 3 снеговой район |
1,26 |
1,8 | |
|
Итого полная нагрузка |
1,78 |
2,4 |
Где bн,bn - ширина сечения рабочего настила и прогона
hn - высота сечения прогона
γо - объемный вес древесины
сn-шаг прогонов
Временная нагрузка -по СНиП 2.01.07-85*
Полная нагрузка на 1 п. м. при шаге прогонов В=1,25 м
Нормативная qн=1,78х1,25=2,23 кН/м
Расчетная qр=2,4х1,25=3 кН/м
Где 1,25 -шаг прогонов
Расчетные характеристики древесины II сорта для бруса 175х100 мм:
Расчетное сопротивление древесины изгибу Rи=15 мПа
Модуль упругости древесины Е=10000000кПа

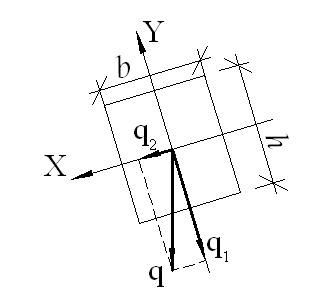

Прогон работает на косой изгиб.
b=100мм h=175мм
Геометрические характеристики сечения:
;
;
;
.
Расчет по первому предельному состоянию. Проверка прогона на прочность.
Расчетная нагрузка при
;
.
;
;
Запас по прочности составляет
.
Расчет по второму предельному состоянию.
Относительный прогиб прогона:
Нормативная нагрузка при
;
.
;
;
2. Расчет гнутоклееной трехшарнирной рамы
2.1 Геометрические размеры по оси рамы
Расчетный пролет рамы составляет 29,6 м;
Высота здания до конька f = 7,5 м;
Шаг конструкций 3 метра;
Уклон ригеля 1: 4, т.е. угол наклона ригеля a = 14°02¢; tga = 0,25; sina = 0,24; cosa = 0,97.
Высота стойки от верха фундамента до точки пересечения касательных по осям стойки и ригеля:
.
По условиям гнутья, толщина досок после фрезеровки должна приниматься не более
1,6÷2,5см. Принимаем доски толщиной после фрезеровки
. Радиус гнутой части принимаем равным:
,
Угол в карнизной гнутой части между осями ригеля стойки:
Максимальный изгибающий момент будет в среднем сечении гнутой части рамы, которое является биссектрисой этого угла, тогда получим
;
;
;
