1. Расчет ограждающих и несущих конструкций теплой кровли

1.1 Разрезной прогон

Исходные данные:

Тип кровли: волнистые листы стеклопластика SALUX.

Несущие конструкции: рабочий настил и прогоны

Район строительства: г. Москва

Шаг конструкций: 3 м

Ширина здания: 30 м

Уклон кровли: α=14.02о

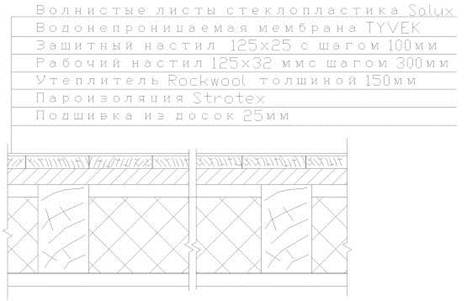

Тип покрытия: теплое. (Утеплитель - минеральная вата NOBASIL. Рулон-5000х1000х50мм)

Расчет рабочей обрешетки

Принимаем рабочий настил из досок размером 125х32 мм II сорта, согласно сортаменту пиломатериалов (ГОСТ 8486-86Е). Шаг прогонов 1.25 м.

1.2 Сбор нагрузок

Рабочий настил предназначен для укладки по прогонам.

Таблица нормативных и расчетных нагрузок.

А) Равномерно распределенная нагрузка.

Где bн - толщина рабочего настила

γд - объемный вес древесины

Расчетное значение снеговой нагрузки принимается по СНиП 2.01.07-85* для г. Москвы S=1.8кН/м2, а нормативное значение снеговой нагрузки: Sн=1.8х0.7=1.26 кн/м2, где 0,7-расчетный коэффициент.

Б) Сосредоточенная сила Р=1 кН.

Коэффициент надежности по нагрузке γf=1.2 Расчетное значение сосредоточенной силы

Рр=Рнх γf=1.2 кН

Полную нагрузку на 1 п. м. рабочего настила собираем с ширины 500мм, так как имеем рабочий и защитный настил под углом к рабочему.

А) постоянная +временная

Нормативная qн=1,51х0,5=0,755 кН/м

Расчетная qр=2,07х0,5=1,035 кН/м

Б) постоянная

Расчетная qрпост. =0,274х0,5=0,137 кН/м

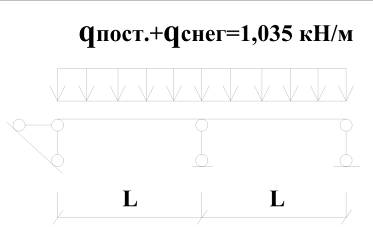

Расчетная схема.

Расчет настила ведем как балки по 2-х пролетной схеме. Расстояние между опорами равно шагу прогонов L=1.25 м.

Для сочетания нагрузок:

Постоянная + снеговая

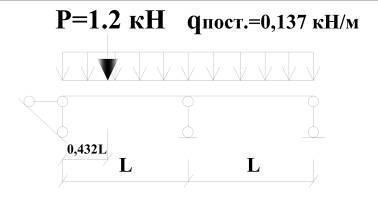

Постоянная + сосредоточенная сила Р=1.2 кН

1.3 Расчет по первому предельному состоянию

Проверка рабочего настила на прочность.

δ= (М/W) ≤Rн х mн

где М - максимальный изгибающий момент, W - момент сопротивления

Rн - расчетное сопротивление древесины изгибу

mн=1,2 - коэффициент, учитывающий кратковременность действия сосредоточенной нагрузки -принимается для второго сочетания нагрузок.

При первом сочетании нагрузок:

М= (qpL) /8= (1,035х1,252) /8=0,2 кНхм

При втором сочетании нагрузок:

М=0,07хqpпостхL2+0, 207хРхL=0,07х0,137х1,252+0, 207х1,2х1,25=0,32 кНхм

Момент сопротивления на ширине 500мм:

W= ( (bxh2) /6) x (0,5/ (h+c)) = (0,125х0,0322) /6х

(0,5/ (0,125+0,3) =0,000025м3

c-шаг рабочего настила

Расчет прочности производим на максимальный момент из двух сочетаний нагрузок.

δ= М/W=0,32х10-3/0,000025=12,8 МПа≤Rи =13 МПа х1,2=15,6 МПа

1.4 Расчет по второму предельному состоянию

Проверка рабочего настила на прогиб производится при первом сочетании нагрузок.

Относительный прогиб настила:

f/L= (2.13хqнхL3) /384EJ= (2.13х0,755х1,253) / (384х107х10 - 7) =

0,008≤ [f/L] =1/125.3=0,008

где J= (bxh3) /12x (0.5/ (h+c)) = (0,125х0,0323) /12х (0,5/

(0,125+0,3) =0,0000004 м4-момент инерции досок на ширине 0,5 м

где K=0,5/ (0,125+0,3) - число досок, укладываемые на ширине настила 0,5м., Е=10000000 кПа-модуль упругости, 1/125.3L-предельный относительный прогиб обрешетки при шаге прогонов 1,35 м по интерполяции значений табл. 19 СНиП 2.01.07-85*

[f/L] =1/120 при пролете l≤1м

[f/L] =1/150 при пролете l=3м

Запас менее 25%

1.5 Расчет прогонов

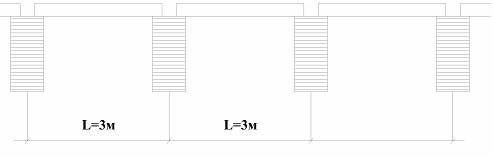

При шаге конструкций 3 м используем разрезные прогоны.
