4. Оценка геологического строения площадки.

Грунт строительной площадки имеет слоистое напластование, с залеганием слоев, близких к горизонтальным и выдержанным по мощности. В толще грунтов залегают подземные воды.

Геологические изыскания производились в июле.

Абсолютные отметки подземных вод:

Скв.N 1 – 140.30 м

Скв.N 2 – 141.90 м

Скв.N 3 – 143.00 м

Уровень грунтовых вод 2.69, 2.05, 1.91 м, т.е. в неблагоприятный период фундаменты здания могут оказатся в подтоплении, в таком случае необходимо будет предусмотреть усиленную гидроизоляцию и подсыпку из непучинистых материалов.

5.Расчет фундамента мелкого заложения.

Расчет первого сечения под колонну среднего ряда.

Определяем глубину заложения фундаментов.

По конструктивным: особенностям здания и сечению колонны 1400х500 подбираем тип подколонника Д с сечением 2100х1200, с размерами стакана 1500х600 по низу, 1650х650 по верху и глубиной 1250.

g=2.04 т/м3

jII=30o

По климатическим: нормативная глубина промерзания для данного района строительства 1.8 м – определена по карте рис. 5.15 [1].

Определим расчетную глубину промерзания

df=dfn·kn; kn =0.56 (т. 5.9 [1]) df=1.8·0.56=1.008 м. d ³ 1.008 м.

По геологическим: в качестве естественного основания принимаем 2 слой супесь твердая, влажная, непросадочная, ненабухающая, малопучинистая. d ³ 0.78 м.

По гидрогеологическим: d < 2.69 м.

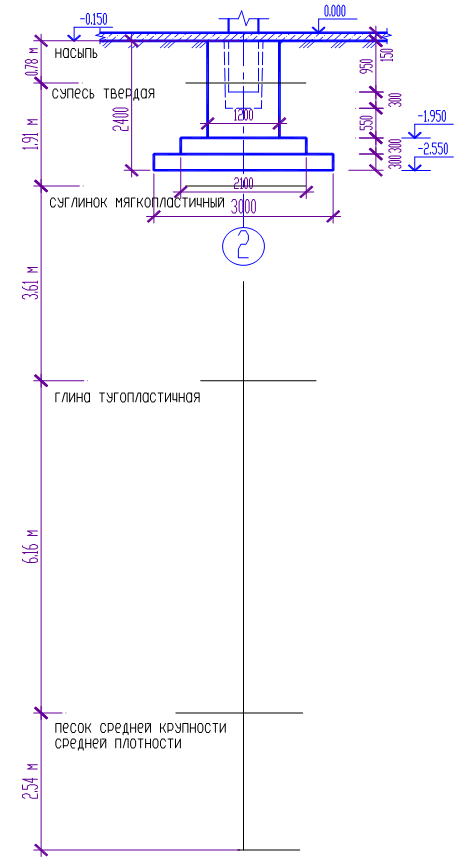

Окончательная глубина заложения фундамента 2.4 м от спланированной отметки земли. Рабочим слоем является грунт – супесь твердая, подстилающими грунтами – суглинок, глина и песок.

Предварительно определяем размеры фундамента условно считая его центрально нагруженным квадратной формы.

кН кПа кН/м3 м
