м

м3

м3

кН/м3

кН

кН

кНм

кНм

кПа

кПа

кН/м3

кН/м3

; кПа; ; ;

; ;

кПа

кПа

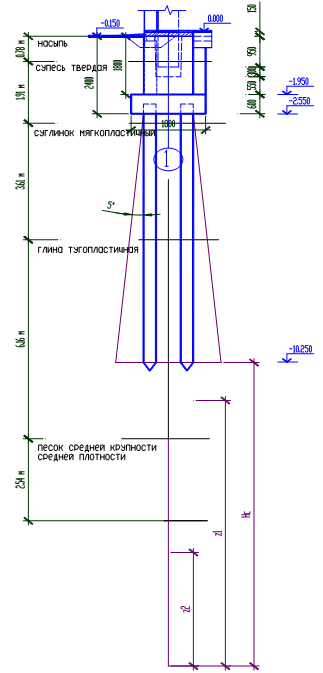

Расчет осадки основания

м

м

м м

м м

кПа кПа

м

Что гораздо меньше предельной 8 см таб.5.26[1].

7. Выбор оборудования для забивки свай.

Определяем минимальную энергию удара по формуле 8.21 [1].

Дж

а=25 Дж/кН – коэф.;

Fv – расчетная нагрузка, допускаемая на одну сваю.

Из т. 9.5 [5] выбираем дизель молот С – 995 с энергией удара 33 кДж.

Расчет отказа сваи.

формула 9.12 [5]

h = 1500 кН/м2 стр. 207 [5], M = 1 стр. 207 [5],

A = 0.09 м2, площадь поперечного сечения сваи

m1 = 2600 кг, масса молота

m2 = 2250 кг, масса сваи

m3 = 1250 кг, масса ударной части

E2 = 0.2 коэффициент восстановления удара

м

Что больше допустимого 0.002 м, т.е. сваебойное оборудование подобрано верно.

8. Устройство котлована.

Глубина котлована 2.4 м. При устройстве котлована запроектированы естественные откосы с уклоном 1:1. Размеры котлована понизу – 100.2х123.6 м2, по верху – 105х128.4 м2. На основании стр.26[10] и гл.7 [6] подобрана следующая землеройная машина:

Экскаватор с гидравлическим приводом при работе обратной лопатой ЭО-4121 мощностью 95 кВт, объемом ковша 1 м3.

9. Защита котлована от подземных вод.

Водопонижение осуществляем с помощью открытого водоотлива и производим в течение всего времени устройства фундаментов и других подземных частей здания, расположенных ниже уровня подземных вод, до тех пор, пока нагрузки от конструкции не превысят возникающее гидростатическое давление и не обеспечат устойчивость подземных сооружений от всплывания.

Открытый водоотлив осуществляется прямо из котлована насосами. Для сохранения природного сложения грунтов оно должно вестись с опережением земляных работ в определенной последовательности. Вода откачивается из приямков, куда она поступает из канавок глубиной 0.3-0.5 м, расположенных по периметру котлована с уклоном i=0.01-0.02 в сторону приямков. Приямки устраивают не ближе 1 метра от граней фундамента. По мере разработки котлована приямки заглубляются вместе с канавками. Приямки заглубляются не менее чем на 0.7-1 м, и уровень воды в них поддерживается на 0.3-0.5 м ниже дна вырытого котлована.

10. Список используемой литературы.

1. Справочник проектировщика «Основания,фундаменты и подземные сооружения ». Под редакцией Е.А. Сорочана, Ю.Г. Трофименкова. М.,1985.

нова, М., Стройиздат, 1984.

2. СНиП 2.02.01 – 83 «Основания зданий и сооружений», М., 1985.

3. СНиП 2.02.03 – 85 «Свайные фундаменты», М., 1986.

4. СНиП 2.01.07 – 85 «Нагрузки и воздействия», М., 1988.

5. Н.А. Цытович «Механика грунтов. Краткий курс», М., 1983.

6. В.А. Веселов «Проектирование оснований и фундаментов» М.,1990.
