Проектирование 2-х этажного спортивно-оздоровительного комплекса с цокольным этажомРефераты >> Строительство >> Проектирование 2-х этажного спортивно-оздоровительного комплекса с цокольным этажом
5. Определение объемов строительно-монтажных работ
Объемы работ подсчитываются в соответствии с перечнем основных, вспомогательных и транспортных процессов, связанных с возведением несущих и ограждающих конструкций здания.
Основные процессы возведения несущих и ограждающих конструкций включают монтаж сборных элементов, электросварку монтажных стыков и швов панелей, стен, перекрытий и покрытий, расшивку и герметизацию наружных швов стеновых панелей. К вспомогательным процессам относятся устройство и перестановка подмостей и кондукторов для временного крепления вертикальных элементов, установка и снятие ограждений и других вспомогательных устройств, если они не предусмотрены ЕНиР на выполнение основных процессов.
Транспортные процессы включают разгрузку доставляемых на монтажно-строительную площадку элементов сборных конструкций и материалов, если они складируются на приобъектных складах, подъем и подачу на рабочее место кондукторов, подъем на этажи материалов полуфабрикатов, необходимых для выполнения на данном этаже внутренних работ, которые будут выполняться после окончания основных процессов по монтажу несущих и ограждающих конструкций.
Подсчеты объемов работ производятся по планам, разрезам и фасадам, а также по спецификациям сборных элементов в единицах измерения, принятых в ЕниР.
6. Расчет объемов работ
Определим размеры планировочной площадки. Прибавим к габаритам здания по 10 м с каждой стороны: 19,8+2*10=39,8 м ;50+2*10=70 м. Площадь планировочной площадки равна
м2.
Определим объем котлована по формуле:
м3
м
м
Где: hк – глубина котлована
m – коэф. откоса грунта (для гравийных
грунтов m =1)
Определим объем траншеи по формуле:
м3
м2
м
Где: Hср – средняя глубина траншеи
m – коэф. откоса грунта (для гравийных
грунтов m =0,5 при глубине траншеи до 1,5 м)
Определим площади соприкосновения опалубки с фундаментом, массу арматуры и объемы бетонной смеси для каждого типоразмера фундаментов.

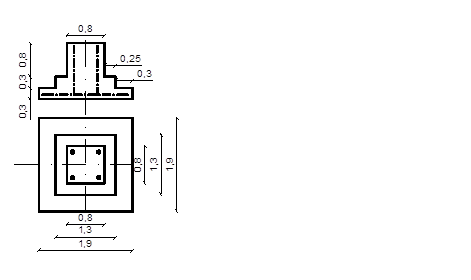

1 типоразмер Ф-1.
Количество – 38 шт.
1) определение площади фундамента,
соприкасающейся с опалубкой:
S1=ΣSст =2,28+1,56+2,56=6,4 м2
S1ст=1,9*0,3*4=2,28 м2
S2ст=1,3*0,3*4=1,56 м2
S3ст=0,8*0,8*4=2,56 м2
2) определение объема бетонной смеси
для фундамента:
V1=ΣVст =1,083+0,507+0,512=2,102 м3
V1ст=1,9*1,9*0,3=1,083 м3
V2ст=1,3*1,3*0,3=0,507 м3
V3ст=0,8*0,8*0,8=0,512 м3
3) определение массы арматурной стали:
подошва армируется сеткой из 8 продольных и
8 поперечных стержней d=14 мм класса A-III
длиной l=1,8 м. Подколонник армируется каркасом
из 4 стержней d=16 мм мм класса A-III
длиной l=1,3 м.
mпод =nlm14=16*1.8*1.206=34.73 кг
mп =nlm16=4*1.3*1.576=8.2 кг
m1= mпод+ mп=34,73+8,2=42,93 кг
где: n – количество стержней
m16 – масса погонного метра арматуры

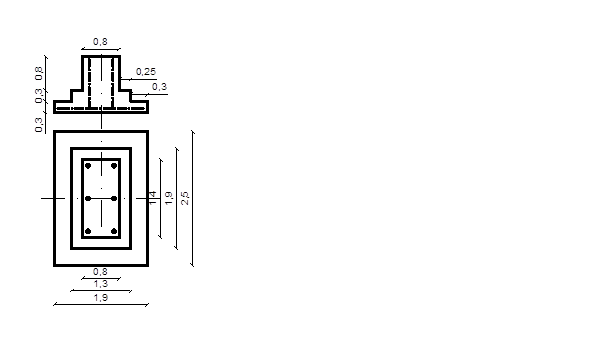

2 типоразмер Ф-2
Количество – 4 шт.
1)определение площади фундамента,
соприкасающейся с опалубкой:
S2=ΣSст =2,64+1,92+3,52+1,1=8,08 м2
S1ст=(1,9*0,3*2)+(2,5*0,3*2)=2,64 м2
S2ст=(1,3*0,3*2)+(1,9*0,3*2)=1,92 м2
S3ст=(0,8*0,8*2)+(1,4*0,8*2)=3,52 м2
2)определение объема
бетонной смеси
для фундамента:
V2=ΣVст =1,425+0,741+0,896=3,062 м3
V1ст=1,9*2,5*0,3=1,425 м3
V2ст=1,3*1,9*0,3=0,741 м3
V3ст=0,8*1,4*0,8=0,896 м3
3) определение массы арматурной стали:
подошва армируется сеткой из 8 продольных и
11 поперечных стержней d=14 мм класса A-III
длиной l=1,8 м. Подколонник армируется каркасом
из 6 стержней d=16 мм мм класса A-III
длиной l=1,3 м.
mпод=nlm14=19*1.8*1.206=41,25 кг
mп =nlm16=6*1.3*1.576=12,3 кг
m2= mпод+ mп=41.25+12.3=53.55 кг
где: n – количество стержней
m16 – масса погонного метра арматуры
ΣFбет. сопр. с оп=S1*n1фун+ S2*n2фун =6,4*38+8,08*4=275,52 м2
ΣVбет=V1*n1фун+ V2*n2фун =2,102*38+3,062*4=92,124 м3
Σmарм=m1* n1фун+m2* n2фун=42.93*38+53.55*4=1845.54 кг
n1,2,фун – количество фундаментов данного типоразмера.
Определим объем ручной доработки котлована (траншей):
Подчистка грунтов основания фундамента регламентируется СНиП III-8-76 (табл.11). Для облегчения расчетов принимаем 7% от объема разработки экскаватором: Vвр = Vк*0,07=3124,8*0,07=218,7 м3
7. Ведомость объемов работ
Таблица 3
|
№ п.п. |
Виды работ |
Формулы подсчета |
Ед. изм. |
К-во |
|
I. Земляные работы | ||||
|
1 |
Планировка поверхности грунта |
Fпл = AxB |
1000м2 |
2.786 |
|
2 |
Срезка растительного слоя грейдером |
Vраст. сл. = Fпл |
1000м2 |
2.786 |
|
3 |
Разработка котлована экскаватором, грунт I группы а) с погрузкой в т.с. б) на вымет |
Vс погр. в т.с.=a*b*hк Vна вымет= Vк-Vс погр. в т.с |
100м3 100м3 |
26,565 4,683 |
|
4 |
Разработка траншей экскаватором на вымет, грунт I группы |
Vна вымет= Vтр |
100м3 |
0,6188 |
|
5 |
Доработка грунта вручную |
Vвр = Vк*0,07 |
100м3 |
2,187 |
|
6 |
Устройство песчаного основания котлована |
tпес.осн.=0,1 м Vпес.осн. = abtпес.осн. |
м3 |
106,26 |
|
7 |
Обратная засыпка котлована |
Vзас=Vк - ΣVфун |
100м3 |
30,33 |
|
II. Основания фундаментов | ||||
|
8 |
Установка опалубки фундаментов |
ΣFбет. сопр.с оп |
100м2 |
2,755 |
|
9 |
Армирование фундаментов |
По проекту |
шт. |
84 |
|
10 |
Бетонирование фундаментов |
ΣVбет |
м3 |
92,12 |
|
11 |
Разборка опалубки фундаментов |
ΣFбет. сопр.с оп |
100м2 |
2,755 |
|
Ш. Конструкции подземных помещений | ||||
|
12 |
Установка опалубки колонн цокольного этажа |
ΣFбет. сопр.с оп |
100м2 |
3.52 |
|
13 |
Установка арматурных каркасов колонн цокольного этажа |
По проекту |
шт. |
46 |
|
14 |
Бетонирование колонн цокольного этажа |
ΣVбет |
м3 |
44 |
|
15 |
Разборка опалубки колонн цокольного этажа. |
ΣFбет. сопр.с оп |
100м2 |
3.52 |
|
16 |
Установка блоков стен подвалов |
По спецификации |
100 шт. |
1,40 |
|
17 |
Устройство гидроизоляции: а) горизонтальной б) вертикальной |
Определяется умножением толщины фундаментов (стен) на их периметр Определяется умножением высоты изолируемых стен на периметр |
100 м2 100 м2 |
0,54 3,38 |
|
18 |
Установка опалубки ригелей и перекрытия цокольного этажа |
ΣFбет. сопр.с оп |
100м2 |
12,07 |
|
19 |
Установка арматурных каркасов ригелей и перекрытия цокольного этажа |
Определяем в процентном соотношении от объема бетона Σmарм=ΣVбет*0.015*7.85 |
т. |
30,1 |
|
20 |
Бетонирование ригелей и перекрытия цокольного этажа |
ΣVбет |
м3 |
255,7 |
|
21 |
Разборка опалубки ригелей и перекрытия цокольного этажа. |
ΣFбет. сопр.с оп |
100м2 |
12,07 |
|
22 |
Устройство постилающего слоя дна бассейна |
Определяется умножением площади дна бассейна F на толщину слоя h=0,08м: Vпод в л = Fh |
100м2 |
1,15 |
|
23 |
Гидроизоляция дна бассейна |
Исчисляется по его площади |
100 м2 |
1,15 |
|
24 |
Установка опалубки бортиков бассейна |
ΣFбет. сопр.с оп |
100м2 |
1,112 |
|
25 |
Установка арматурных каркасов бортиков бассейна |
Определяем в процентном соотношении от объема бетона Σmарм=ΣVбет*0.01*7.85 |
т. |
1,3 |
|
26 |
Бетонирование бортиков бассейна |
ΣVбет |
м3 |
16,7 |
|
27 |
Разборка опалубки бортиков бассейна. |
ΣFбет. сопр.с оп |
100м2 |
1,112 |
|
28 |
Облицовка бассейна керамической плиткой |
Определяется по фактической площади |
м2 |
196,6 |
|
29 |
Кирпичная кладка наружных стен |
Объем кладки определяется умножением площади стен, за вычетом проемов (по наружному обводу коробок), на проектную толщину |
м3 |
88,8 |
|
30 |
Устройство кирпичных перегородок: |
Определяется умножением длины перегородок на их высоту за вычетом дверных проемов (по наружному обводу коробок) |
100 м2 |
3,72 |
|
31 |
Заполнение оконных проемов |
Площади оконных блоков измеряются умножением их ширины на высоту по наружному обводу коробок |
100 м2 |
0,432 |
|
32 |
Заполнение дверных проемов |
Так же |
100 м2 |
0,099 |
|
33 |
Утрамбовка грунта |
Определяется фактическая площадь соответствующего пола, которая исчисляется за вычетом площадей, занимаемых колоннами, выступающими фундаментами и тому подобными элементами |
100 м2 |
7,50 |
|
34 |
Устройство постилающего слоя под полы |
Определяется умножением площади пола F на толщину слоя h=0,08м: Vпод в л = Fh |
100м2 |
7,5 |
|
35 |
Гидроизоляция полов |
Исчисляется по их площади |
100 м2 |
7,50 |
|
36 |
Покрытия полов |
Определяется фактическая площадь соответствующего пола, которая исчисляется за вычетом площадей, занимаемых колоннами, выступающими фундаментами и тому подобными элементами |
100 м2 |
7,50 |
|
37 |
Отделка внутренних поверхностей под окраску: а)стен б) потолков |
Определяется по фактической площади отделки |
100 м2 100 м2 |
3,55 12,07 |
|
38 |
Окраска внутренних поверхностей: а)стен б) потолков |
Определяется по фактической площади отделки |
100 м2 100 м2 |
3,55 12,07 |
|
Надземная часть IV. Каркас здания | ||||
|
39 |
Установка опалубки колонн первого этажа |
ΣFбет. сопр.с оп |
100м2 |
1,518 |
|
40 |
Установка арматурных каркасов колонн первого этажа |
По проекту |
шт. |
34 |
|
41 |
Бетонирование колонн первого этажа |
ΣVбет |
м3 |
18,98 |
|
42 |
Разборка опалубки колонн первого этажа. |
ΣFбет. сопр.с оп |
100м2 |
1,518 |
|
43 |
Установка опалубки ригелей и перекрытия первого этажа |
ΣFбет. сопр.с оп |
100м2 |
3,489 |
|
44 |
Установка арматурных каркасов ригелей и перекрытия первого этажа |
Определяем в процентном соотношении от объема бетона Σmарм=ΣVбет*0.015*7.85 |
т. |
7,3 |
|
45 |
Бетонирование ригелей и перекрытия первого этажа |
ΣVбет |
м3 |
62,3 |
|
46 |
Разборка опалубки ригелей и перекрытия первого этажа. |
ΣFбет. сопр.с оп |
100м2 |
3,489 |
|
47 |
Установка опалубки колонн второго этажа |
ΣFбет. сопр.с оп |
100м2 |
1,518 |
|
48 |
Установка арматурных каркасов колонн второго этажа |
По проекту |
шт. |
34 |
|
49 |
Бетонирование колонн второго этажа |
ΣVбет |
м3 |
18,98 |
|
50 |
Разборка опалубки колонн второго этажа. |
ΣFбет. сопр.с оп |
100м2 |
1,518 |
|
51 |
Установка опалубки ригелей и перекрытия второго этажа |
ΣFбет. сопр.с оп |
100м2 |
3,489 |
|
52 |
Установка арматурных каркасов ригелей и перекрытия второго этажа |
Определяем в процентном соотношении от объема бетона Σmарм=ΣVбет*0.015*7.85 |
т. |
7,3 |
|
53 |
Бетонирование ригелей и перекрытия второго этажа |
ΣVбет |
м3 |
62,3 |
|
54 |
Разборка опалубки ригелей и перекрытия второго этажа |
ΣFбет. сопр.с оп |
100м2 |
3,489 |
|
55 |
Монтаж металлических ферм |
Монтаж металлических конструкций исчисляется по их массе с добавлением 3 % на узлы соединений. Масса 1 фермы m=0,84 т |
т |
15,12 |
|
V. Стены | ||||
|
56 |
Кирпичная кладка наружных стен 1 этажа |
Объем кладки определяется умножением площади стен, за вычетом проемов (по наружному обводу коробок), на проектную толщину. |
м3 |
34,1 |
|
57 |
Кирпичная кладка наружных стен 2 этажа |
Объем кладки определяется умножением площади стен, за вычетом проемов (по наружному обводу коробок), на проектную толщину. |
м3 |
34,1 |
|
VI. Лестницы | ||||
|
58 |
Установка опалубки лестничных маршей и площадок |
ΣFбет. сопр.с оп |
100м2 |
0,666 |
|
59 |
Установка арматурных каркасов лестничных маршей и площадок |
Определяем в процентном соотношении от объема бетона Σmарм=ΣVбет*0.015*7.85 |
т. |
1,0 |
|
60 |
Бетонирование лестничных маршей и площадок |
ΣVбет |
м3 |
8,52 |
|
61 |
Разборка опалубки лестничных маршей и площадок |
ΣFбет. сопр.с оп |
100м2 |
0,666 |
|
62 |
Установка на лестничных маршах и площадках металлических ограждений |
По спецификации |
т |
0,22 |
|
VII. Перегородки | ||||
|
63 |
Устройство кирпичных перегородок 1 этажа: |
Определяется умножением длины перегородок на их высоту за вычетом дверных проемов (по наружному обводу коробок) |
100 м2 |
1,389 |
|
64 |
Устройство кирпичных перегородок 2 этажа: |
Определяется умножением длины перегородок на их высоту за вычетом дверных проемов (по наружному обводу коробок) |
100 м2 |
1,347 |
|
IX. Балконы | ||||
|
65 |
Установка опалубки балконов |
ΣFбет. сопр.с оп |
100м2 |
4,886 |
|
66 |
Установка арматурных каркасов балконов |
Определяем в процентном соотношении от объема бетона Σmарм=ΣVбет*0.015*7.85 |
т. |
12,2 |
|
67 |
Бетонирование балконов |
ΣVбет |
м3 |
103,8 |
|
68 |
Разборка опалубки балконов |
ΣFбет. сопр.с оп |
100м2 |
4,886 |
|
69 |
Устройство металлических ограждений по балконам |
По спецификации |
т |
0,58 |
|
70 |
Гидроизоляция по балконам |
Определяется умножением длины балкона на его вынос |
100 м2 |
4,147 |
|
Х. Заполнение проемов | ||||
|
71 |
Заполнение оконных проемов 1 этажа |
Деревянные и металлические оконные и дверные блоки измеряются умножением ширины на их высоту по наружному обводу коробок |
100 м2 |
0,985 |
|
72 |
Заполнение дверных проемов 1 этажа |
То же |
100 м2 |
0,189 |
|
73 |
Заполнение оконных проемов 2 этажа |
То же |
100 м2 |
0,985 |
|
74 |
Заполнение дверных проемов 2 этажа |
То же |
100 м2 |
0,17 |
|
XI. Устройство кровли | ||||
|
75 |
Устройство пароизоляции |
Объем работ по покрытию кровель следует исчислять по полной площади покрытия. |
100 м2 |
11,588 |
|
76 |
Устройство плитного утеплителя: |
То же |
100 м2 |
11,588 |
|
77 |
Устройство гидроизоляции |
То же |
100 м2 |
11,588 |
|
78 |
Установка профнастила |
То же |
100 м2 |
11,588 |
|
XII. Полы | ||||
|
79 |
Устройство цементного основания 1 этажа: |
Vцем. осн = Fпола - Fпер |
100 м2 |
8,772 |
|
80 |
Устройство цементного основания 2 этажа: |
Vцем. осн = Fпола - Fпер |
100 м2 |
2,096 |
|
81 |
Покрытия полов 1 этажа а) из керамических плиток б) паркетные в) синтетический лед |
Объем работ по устройству покрытия полов следует принимать по площади между внутренними стенами или перегородками за вычетом мест, занимаемых колоннами, печами, фундаментами, выступающими над уровнем пола, и другими конструкциями. Покрытия в подоконных нишах и дверных проемах включаются в объем работ. |
100 м2 100 м2 100 м2 |
0,247 4,775 3,75 |
|
82 |
Покрытия полов 2 этажа а) из керамических плиток б) паркетные |
То же |
100 м2 100 м2 |
0,25 1,846 |
|
83 |
Установка бортиков по периметру катка |
По спецификации |
т |
1,2 |
|
XIII. Внутренняя отделка | ||||
|
84 |
Отделка поверхностей под окраску 1 этажа а) стен б) потолков |
Определяется по фактической площади отделки стен, перегородок, колонн, балок и других конструкций |
100 м2 100 м2 |
4,662 4,995 |
|
85 |
Отделка поверхностей под окраску 2 этажа а) стен б) потолков |
То же |
100 м2 100 м2 |
4,578 3,489 |
|
86 |
Окраска поверхностей 1 этажа а) стен б) потолков |
То же |
100 м2 100 м2 |
4,662 4,995 |
|
87 |
Окраска поверхностей 2 этажа а) стен б) потолков |
То же |
100 м2 100 м2 |
4,578 3,489 |
|
88 |
Устройство подвесных потолков |
По фактической площади |
100 м2 |
8,253 |
|
XIV. Наружная отделка | ||||
|
89 |
Облицовка фасада панелями с декоративным покрытием |
Определяется площадь всех фасадов здания путем умножения периметра Р на высоту здания за вычетом проемов: |
100 м2 |
12,42 |
|
XV. Разные работы | ||||
|
90 |
Устройство основания под отмостку |
Vотм = Fотм*h |
м3 |
14,5 |
|
91 |
Покрытие отмостки асфальтобетонной смесью |
Fотм = P*b b-ширина отмостки (1 м) |
100 м2 |
145 |
