Линейные размеры элементов назначаются кратными 300 мм. Минимальную глубину заложения фундаментов принимают при скальном основании - 300, при нескальном - 600 мм.

При высоте подпора фунта А, до 4,8 м рекомендуются уголковые стены типовой серии, состоящие из двух плит - лицевой и фундаментной, жестоко связанных между собой (см. приложение). При этом ориентировочные размеры фундаментов можно принять по графикам.

При высоте подпора фунта более 4,8 м экономичны контрфорсные стены, в которых лицевая плита работает как опертая по трем сторонам — на фундаментную плиту и на контрфорсы или по балочной схеме.

Обычно железобетонные стенки уголковой формы сооружают из горизонтальной плиты и вертикальной или несколько наклонной в сторону фунта плиты, которые монолитно связаны между собой по линии их сопряжения из таких же плит, но усиленных ребрами-контрфорсами.

Железобетонные блоки уголковой формы соединяются стальными деталями, которые привариваются к рабочей арматуре плит и защищаются слоем бетона толщиной 3-4 см.

Габаритные размеры стен уголкового и контрфорсного типов проверяются расчетом на устойчивость против сдвига. Фундаментная плита и контрфорсы могут быть выполнены из монолитного железобетона, лицевая - из горизонтальных сборных элементов.

Стены уголкового типа с наклонными анкерными тягами позволяют сократить расход материалов в виду уменьшения внутренних усилий в элементах стены. Стены с наклонными анкерными тягами проектируются высотой 15 метров и больше.

Подошва фундамента подпорной стены в поперечном направлении может быть с уклоном до 1:8 в сторону склона, что улучшает работу стены на сдвиг, но усложняет производство работ.

Под фундаментом выполняется бетонная или щебенчатая подготовка. Обратную засыпку производят с послойным трамбованием и уплотнением ее

до 95% удельного веса грунта в естественном состоянии.

Не рекомендуется применять для засыпки грунты, содержащие органические включения более 5% по весу. Для засыпки рекомендуются дренирующие грунты - песчаные и крупнообломочные.

При наличии в основании стены слабых грунтов их можно заменить песчаной подушкой высотой не менее 600 мм.

Гибкие стены выполняют в виде стальных или железобетонных шпунтовых рядов, а также из буронабивных свай диаметром 600, 800, 1000 и 1200 мм длиной 30 м, расположенных в один или два ряда с расстоянием между сваями в ряду (в свету) от 0,5 до 1 диаметра сваи, их применяют при высоте подпора г Юм.

Для железобетонных конструкций подпорных стен рекомендуется арматурная сталь: в качестве рабочей - стержневая горячекатанная периодического профиля классов А-П и А-Ш, в качестве распределительной и конструктивной - класса A-I или арматурная проволока гладкая класса B-I.

Для анкерных тяг рекомендуется арматурная сталь класса А-Ш, прокатная полосовая марок ВСтЗкп2-1, ВСтЗпсб и 10Г2С1; толщина полосовой стали не менее 6 мм.

При расположении подпорных стен на прямых участках вдоль железнодорожного пути минимальное расстояние от оси пути нормальной колеи до наружной грани стены принимается с верховой стороны не менее 2500, с низовой - 3100 мм. При расположении подпорных стен на кривых это расстояние увеличивается на 0,1 м при радиусе кривой 1200 . 1800 м, на 0,2 м при радиусе кривой 1000 .700 м и на 0,3 м - при радиусе 600 м и менее.

Конструкции подпорных стен на всю высоту разделяются температурно-осадочными швами.

Расстояние между швами должно быть не свыше следующих величин (в метрах): для каменных, бутобетонных и бетонных — 10; то же при наличии армирования - 20; для монолитных железобетонных - 25; для сборных железобетонных - 30.

Если основание стены сложено неоднородными грунтами, то расстояние между швами уменьшают так, чтобы каждый отсек опирался на однородный грунт. Ширина швов принимается равной 30 мм, в монолитных конструкциях укладывается просмоленная доска.

Для отвода атмосферной воды с поверхности стены в монолитных стенах предусматривается козырек с слезником, а в сборных - специальный карнизный блок.

Поверхность подпорных стенок со стороны грунта защищается гидроизоляционным слоем. В качестве гидроизоляции обычно применяются рулонные материалы в один-два слоя рубероида, которые наклеиваются по горячей битумной мастике. При сухих грунтах достаточно только обмазать поверхность горячей мастикой.

Бутовые подпорные стенки до нанесения гидроизоляции должны быть выровнены цементным раствором. В сборных стенках из бетонных блоков

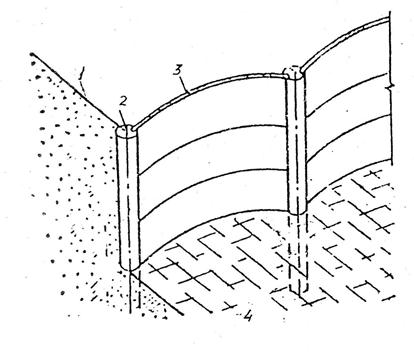

Рис. 2.3. Общий вид пространственной стены

1 - откос, 2 - буронабивная свая-контрофорс, 3 - оболочка, 4 - поверхность планировки

вертикальные и горизонтальные швы до нанесения изоляции заделывают цементным раствором.

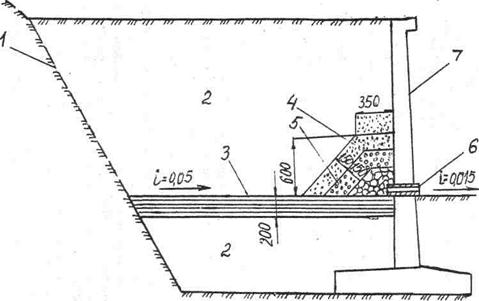

При проектировании подпорных стен предусматривается дренаж для отвода воды, накапливающейся за стеной. Распространенный и простой по устройству дренаж показан на рис. 2.4. По длине стены дренажные отверстия устраиваются не более, чем через 6 м.

Пространственные подпорные стены стали возводить сравнительно недавно, около 30 лет тому назад (22). Сведения о них в учебной или справочной литературе пока отсутствуют.

Для железнодорожного строительства наиболее пригодны контрфорсные стены-оболочки (рис. 2.3).

В качестве контрфорсов применяются армированные буронабивные сваи, сооружение которых на склонах не вызывает дополнительного движения грунта. От поверхности планировки они наращиваются до требуемой высоты.

Оболочка, передающая давление грунта на контрфорсы, проектируется из сегментовидных в разрезе железобетонных панелей длиной 2,4-6, шириной 0,6-1,8 и толщиной 0,1м. Кривизна оболочки составляет 1/3 - 1/6 от пролета и выпуклостью она обращена в сторону склона. Максимальная высота стены 12м.

Так как в оболочках изгибающие моменты преобразуются в продольные сжимающие и растягивающие усилия, то нет необходимости увеличивать толщину оболочки.

Подвалы также относятся к инженерным сооружениям, они заглублены ниже уровня пола или поверхности планировки грунта.

Подвалы применяют для размещения оборудования, которое по технологическим требованиям должно размещаться ниже уровня пола здания или отметки планировки земли; для размещения насосных, вентиляционных камер и машинных залов, требующих стабильного режима, отсутствия вибрации, пыли и т.д.

Подвалы проектируются по типовым или индивидуальным проектам.

Стены подвала возводятся из различных материалов, но чаще всего из блоков и плит (см. приложение).

В заключение следует добавить, что для выбора конструкции стены иногда рекомендуются ускоренные методы расчета (2, 7). В связи с этим надо иметь в виду, что к таким методам следует относиться с большой осторожностью, ибо они пригодны для временных малоответственных сооружений 3-го класса. Сроки эксплуатации таких стен следует увязывать с колебаниями погодных условий и уровня подземной воды.
