Постоянная расчетная нагрузка от покрытия на крайнюю колонну составит:

= , где

- нагрузка от собственного веса стропильной балки, - нормативная нагрузка от собственного веса стропильной балки, B - шаг колонн.

Определим нагрузку от собственного веса подкрановой балки и крановых путей:

где - длина подкрановой балки. - нормативная нагрузка от собственного веса подкрановой балки. - нормативная нагрузка от собственного веса крановых путей. - коэффициент надежности по нагрузке для собственного веса постоянно уложенных элементов и конструкций. - коэффициент надежности по нагрузке для собственного веса конструкций заводского изготовления при обеспеченной системе контроля качества. Принимаем керамзитобетонные стеновые панели толщиной 300 мм.

Постоянная нагрузка от собственного веса парапетной панели составит:

где- нормативное значение веса стеновых панелей; - высота стеновых панелей; n - количество стеновых панелей.

Постоянная нагрузка от веса стеновой панели составит:

2.2 определение нагрузки от крановых воздействий

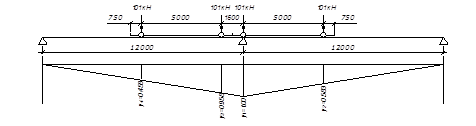

Производственные здания часто оборудуются большим числом мостовых кранов в каждом пролете. Одновременное неблагоприятное воздействие их на раму, маловероятно, поэтому при расчете нагрузка учитывается только от двух сближенных кранов. Вертикальная крановая нагрузка передается на подкрановые балки в виде сосредоточенных сил Pmax и Pmin при их невыгодном положении на подкрановой балке. Расчетное давление на колонну, к которой приближена тележка, определяется по формуле:

Dmax =;

на противоположную колонну:

Dmin =;

где= 0,85 - коэффициент сочетаний при совместной работе двух кранов для групп режимов работы кранов 1К-6К; = 1,5 - коэффициент надежности по нагрузке для крановых нагрузок; Pmax - наибольшее вертикальное давление колес на подкрановую балку; Согласно ГОСТ 25.711-83 принимаем следующие характеристики для крана:

Q = 5 т;

Lk = 24500 мм

А = 5000 мм

В = 6500 мм;

Pmax = 101 кН;

Gt = 22 кН

G = 250 кН;

Наименьшее давление колеса крана вычисляется по формуле:

гдеQ - грузоподъемность крана в т; G - полный вес крана с тележкой; no - число колес на одной стороне крана. Определим минимальное давление колеса:

Давление на колонну:

Dmax = 0,85∙∙101∙ (1 + 0,458 + 0,958 + 0,583) ∙1,5 = 386,2 кН;

Dmin = 0,85∙49∙ (1 + 0,458 + 0,958 + 0,583) ∙1,5 = 187,36 кН.

Горизонтальные силы поперечного торможения, возникающие при торможении крановой тележки, передаются на колонны через тормозные балки или фермы.

Нормативную поперечную горизонтальную силу от торможения тележки Тоn, действующую поперек цеха, определяют по формуле:

Тоn = f∙ (Q + Gt) ∙;

гдеf = 0,1 - коэффициент трения при торможении тележки с жестким подвесом груза;

Gt - вес тележки;

- число тормозных колес тележки;

- общее количество колес.

Нормативная поперечная горизонтальная сила торможения тележки составит:

Тоn = 0,1∙ (50 + 22) ∙= 3,6 кН;

Нормативная поперечная сила, действующая на одно колесо:

Ткn = ;

Расчетное горизонтальное давление на колонну от двух сближенных кранов равно:

Т = = 0,85∙1,8∙ (1 + 0,458 + 0,958 + 0,583) = 4,59 кН.

2.3 определение нагрузок от давления снега и ветра

Расчетная снеговая нагрузка на крайнюю колонну определяется по формуле:

Qds = sо∙μ∙L/2∙B∙γf,

гдеso - нормативное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли, принимаемое в зависимости от района строительства. Согласно СНиП 2.01.07-85 карта 1 город Минск расположен в II - ом снеговом районе. Нормативное значение снеговой нагрузки для него so = 0,7 кПа; μ - коэффициент перехода от скатной кровли к горизонтальной поверхности. Для расчета рамы принимается μ = 1, так как α < 25°; γf - коэффициент надежности по нагрузке, для снега принимаемый в зависимости от отношения нормативной нагрузки от веса покрытия к нормативному значению веса снегового покрытия. Расчетная погонная снеговая нагрузка на ригель рамы составит:

Qds = 0,7∙1∙25/2∙12∙1,5 = 157,5 кН.

При расчете одноэтажных производственных зданий высотой до 36 м при отношении высоты к пролету менее 1,5, размещаемых в местностях типов А и В, учитывается только статическая составляющая ветровой нагрузки, соответствующая установившемуся напору на здание. Характер распределения статической составляющей ветровой нагрузки в зависимости от высоты над поверхностью земли определяют по формуле:

wm = wo×k×c×γf,

wo - нормативное значение ветрового давления, принимаемое в зависимости от района строительства. Согласно СНиП 2.01.07-85 карта 3 город Минск расположен в II - ом ветровом районе, wo = 0,23 кПа;

k - коэффициент, учитывающий изменение ветрового давления в зависимости от высоты здания;

с - аэродинамический коэффициент; c = 0,8 - для наветренной стороны, c/ = 0,6 - для подветренной стороны
