2.1.2.1.2 Проверка фанерной стенки по главным напряжениям
В зоне первого от опоры стыка на расстоянии =1,39м, изгибающий момент для этого сечения:
Поперечная сила:
Высота сечения:
Момент инерции и статический момент на уровне внутренней кромки растянутого пояса Z-Z, приведенные к фанере равны:
Нормальные и касательные напряжения в стенке на уровне Z-Z:
Главные растягивающие напряжения:
2.1.2.1.3 Проверка местной устойчивости фанерной стенки
а) в опорной панели, высота фанерной стенки в расчетном сечении:
Так как hст/dф=0,58/0,018=32<50 - проверка устойчивости стенки не требуется.
б) в расчетном сечении с максимальным напряжениями изгиба: х=6,2м
Проверка не требуется.
2.1.2.1.4 Проверка фанерной стенки в опорном сечении на срез по нейтральной оси
Поперечная сила на опоре:

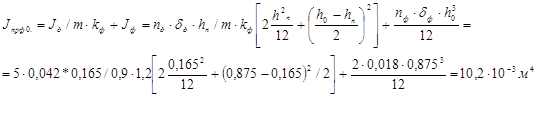

Момент инерции опорного сечения, приведенный к фанере:

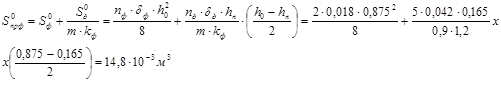

Статический момент инерции, приведенный к фанере:
2.1.2.1.5 Проверка на скалывание по клеевым швам в местах приклейки стенок к поясам
nш=4-количество клеевых швов.
2.1.2.2 Расчет по второй группе предельных состояний

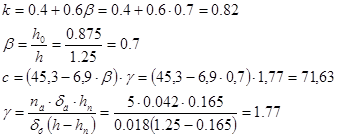

Предварительно вычисляем коэффициенты, учитывающие переменность высоты сечений (k) и влияние деформаций сдвига от поперечной силы (с) - (прил.4. СНиП ||-25-80)
-отношение площади поясов к площади стенки двутавровой балки

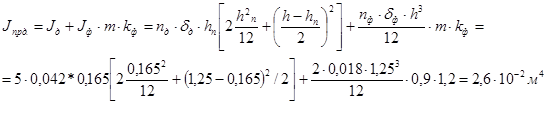

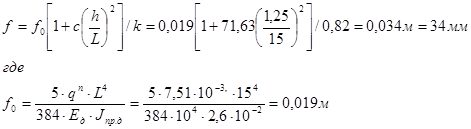

Прогиб в середине пролета:
Предельный прогиб по (2*), табл. 19 п.2а будет равен fпред=L/257=0,0583м, фактический прогиб f=0,034м-меньше fпред.
2.2 Расчет клееной стойки однопролетной рамы
2.2.1 Исходные данные
Пролет здания - 15 м, высота колонн - 6 м. Шаг несущих конструкций В = 6 м. Ограждающие конструкции покрытия и стен - панели длиной 6 м. Устойчивость конструкций обеспечивается постановкой скатных и вертикальных продольных связей между стойками.
2.2.2 Статический расчет
Статический расчет стоек заключается в расчете один раз статически неопределимой системы.
Постоянные расчетные нагрузки:
От веса покрытия = 0.801 кПа
От веса балки покрытия = 0.08 кПа
От веса стенового ограждения нагрузка принимается равной
= 0.64кПа
Временные нагрузки:
Снеговая нормативная = 0,56 кПа
Снеговая расчетная = 0,8 кПа
Нормативная ветровая нагрузка
= 0.30 кН/м- нормативное значение ветрового давления для 2-го ветрового района (СНиП (2.1 07-85)),
k - коэффициент, учитывающий изменение ветрового давления по высоте и типу местности
k = 0.75 до высоты h = 5 м, k = 0.8 при h = 6 м, k = 0.85 при h = 7 м
с1 = +0.8 с2 = - 0.4 согласно СНиП 2.01.07-85
Нормативная ветровая нагрузка до высоты 5 м:
а) давление = 0.30*0.75*0.8 = 0.18 кН/м
б) отсос = 0.30*0.75*0.4 = 0.09 кН/м
То же при высоте 6 м:
а) давление = 0.3*0.8*0.8 = 0.19 кН/м
б) отсос = 0.3*0.8*0.4 = 0.1 кН/м
То же при высоте 7 м:
а) давление = 0.3*0.85*0.8 = 0.2 кН/м
б) отсос = 0.3*0.85*0.4 = 0.1 кН/м
Расчетная ветровая нагрузка на раму:
= *γf*B = 0.18*1.4*6 = 1.512 кН/м - давление
= *γf*B = 0.09*1.4*6 = 0.756 кН/м – отсос
Ветровую нагрузку, действующую на участке стены от низа ригеля рамы до верха стены, заменим сосредоточенными силами W1 и W2, приложенными на уровне верха стоек:
W1 = =
W2= =
- расстояние от уровня низа ригеля до верха стены, м
,- значения активной ветровой распределенной нагрузки в уровне низа ригеля и в уровне верха стены, кН/м
