1. Расчет и конструирование ограждающей конструкции. Плиты с асбестоцементными обшивками

1.1 Исходные данные

Каркас панели из сосновых досок 2-го сорта. Обшивки из стандартных асбестоцементных листов размером 1,5х6 м толщиной верхней δв = 0,01 м и нижней δн = 0,008 м соединяются с каркасом на шурупах диаметром 5 мм с шагом расстановки 0,3 м. Диаметр отверстий на 2мм больше диаметра шурупов, которые ставятся на расстоянии 15 мм от кромки листов. Обшивки уложены волокнами вдоль продольных ребер. Утеплитель толщиной 100 мм (из минераловатных матов плотностью 0,75 кН/м3) приклеивается к нижней обшивке на слой битума, который служит пароизоляцией.

1.2Расчетные характеристики материалов

Расчетное сопротивление изгибу асбестоцементных листов вдоль волокон , поперек волокон модуль упругости МПа. Для древесины ребер 2-го сорта МПа, МПа, МПа.

1.3 Сбор нагрузок на плиту

1.4 Расчет верхней обшивки

Верхнюю обшивку рассчитываем по схеме 3-х пролетной балки на два вида сочетаний нагрузок.

Собственный вес и снеговая нагрузка.

кН/м

- нормативная нагрузка от собственного веса обшивки,

- нормативное значение снеговой нагрузки,

b - грузовая ширина

Собственный вес 0.01*19=0.19 берется с учетом рулонной кровли, т.е.

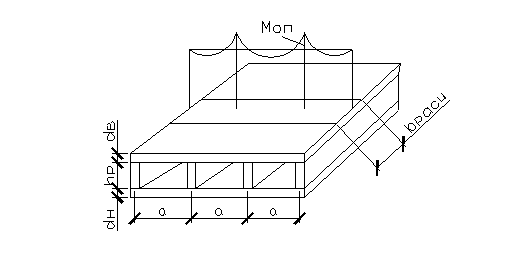

Определим требуемое расстояние между продольными ребрами из следующих условий:

по прочности обшивки на изгиб

по максимальному прогибу обшивки в 1-ом пролете

Собственный вес и сосредоточенный груз P=1*1.2=1.2 кН
